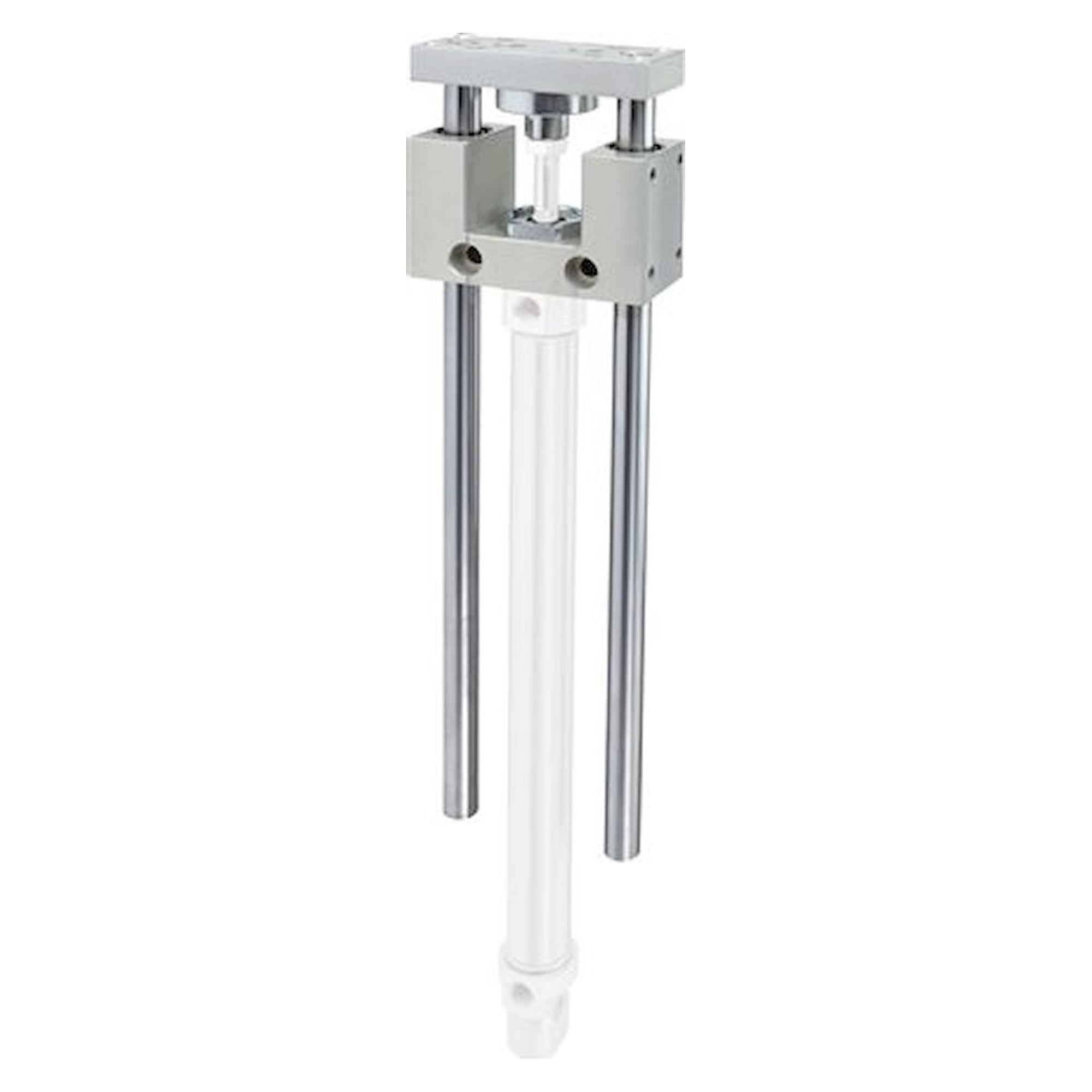

Führungseinheit für ISO6432-Ø 20 & 25mm, Hub 100mm

Name: Führungseinheit für ISO6432-Ø 20 & 25mm, Hub 100mm
Brand: Fluidics equipment
SKU: FL-250422
Price: 260.50 EUR
Availability: InStock

Fluidics equipment ✓ Originalprodukt Neuware

Netto

260,50 €

zzgl. MwSt.

310,00 € inkl. 19 % MwSt., zzgl. Versand

Artikel FL-250422

Hersteller-Nr. LE 25/100 CG

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Funktion:
Führungseinheiten werden zur Verdrehsicherung und Aufnahme von seitlichen Kräften bei Normzylindern eingesetzt.

Werkstoffe:
Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze

Temperaturbereich:
-30 bis +100 °C

Technische Daten

Ausführung	C mit Gleitführung
für Kolbendurchmesser [mm]	20 & 25
Hub [mm]	100
MA / MB* [Nm]	13 / 12
A [mm]	79
B [mm]	34
C [mm]	37
CH [mm]	12
D [mm]	17
D1 [mm]	8,5
E1 [mm]	24,25
F [mm]	78
G [mm]	32
H [mm]	12
I [mm]	12
J	M 5
K	M 6
L5 [mm]	83,0
L6 [mm]	15
L7 [mm]	48
M [mm]	38
N [mm]	5,5
O [mm]	9
P [mm]	10
Q [mm]	7,5
R [mm]	6,5
S	11
T [mm]	6,5
U [mm]	38
V [mm]	68
W1 [mm]	32,5
X [mm]	20
Y [mm]	23
Z [mm]	58,0
Gewicht	0,7 kg
Hersteller	Fluidics equipment
Hersteller-Nr.	LE 25/100 CG
EAN	4050571464172
Zolltarifnummer	84123100
GPSR Herstellerdaten	A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Norm	ISO 6432
