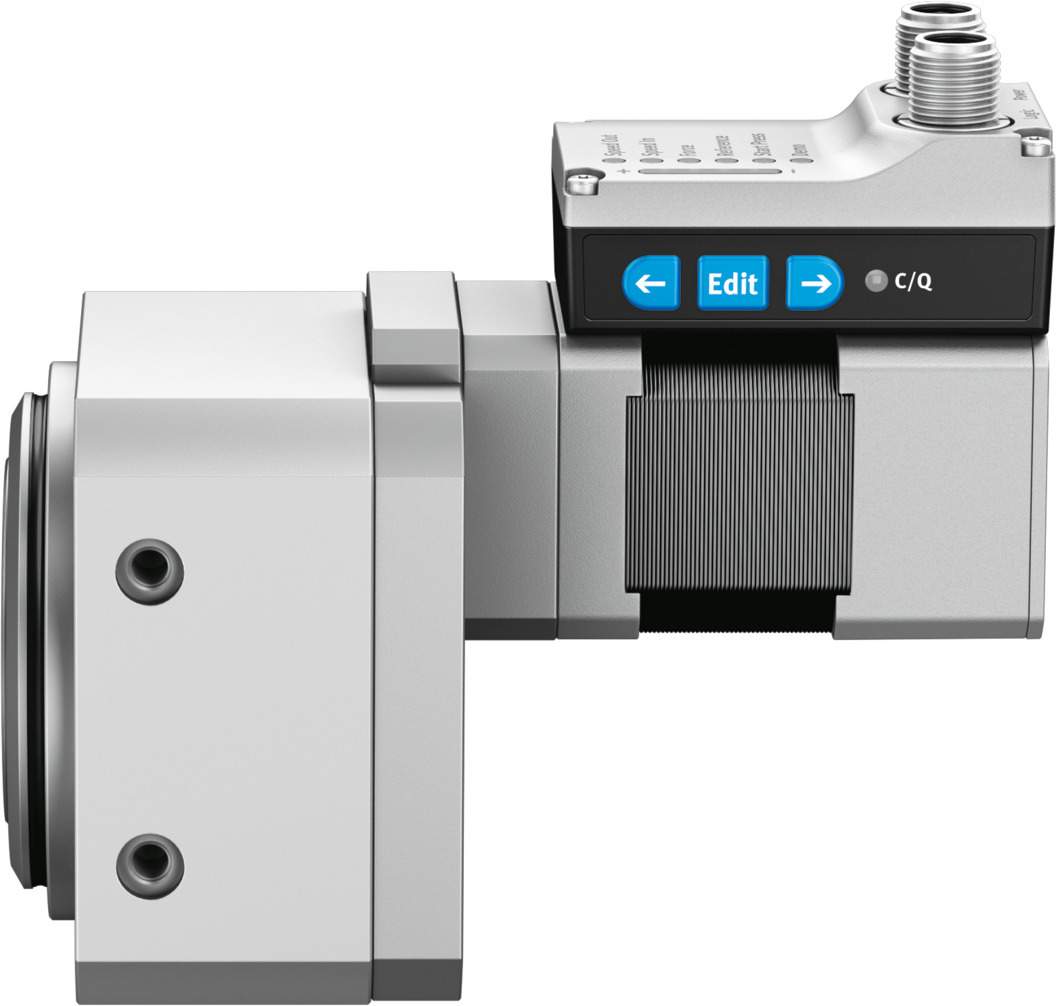

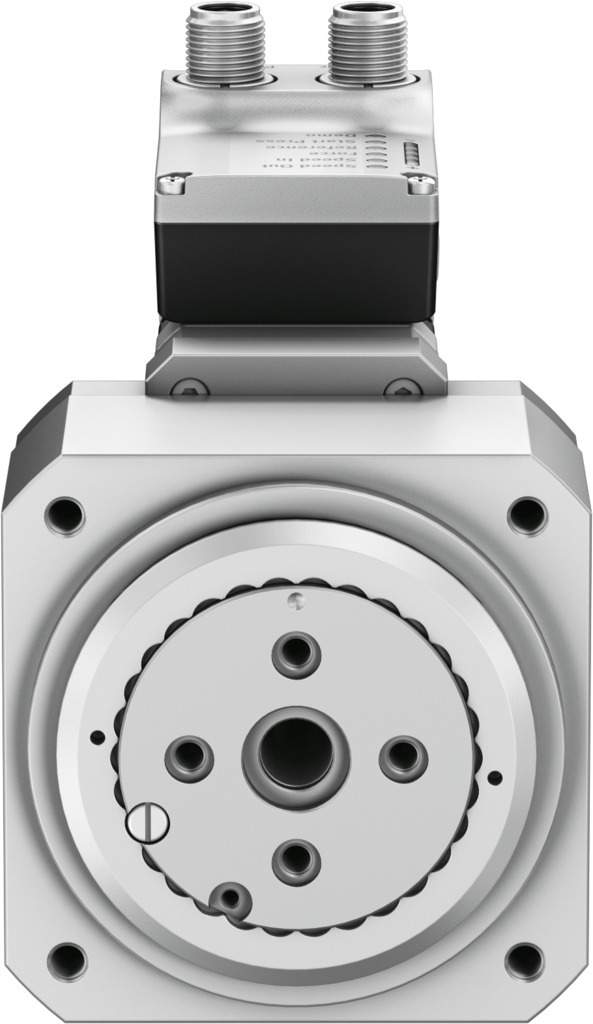

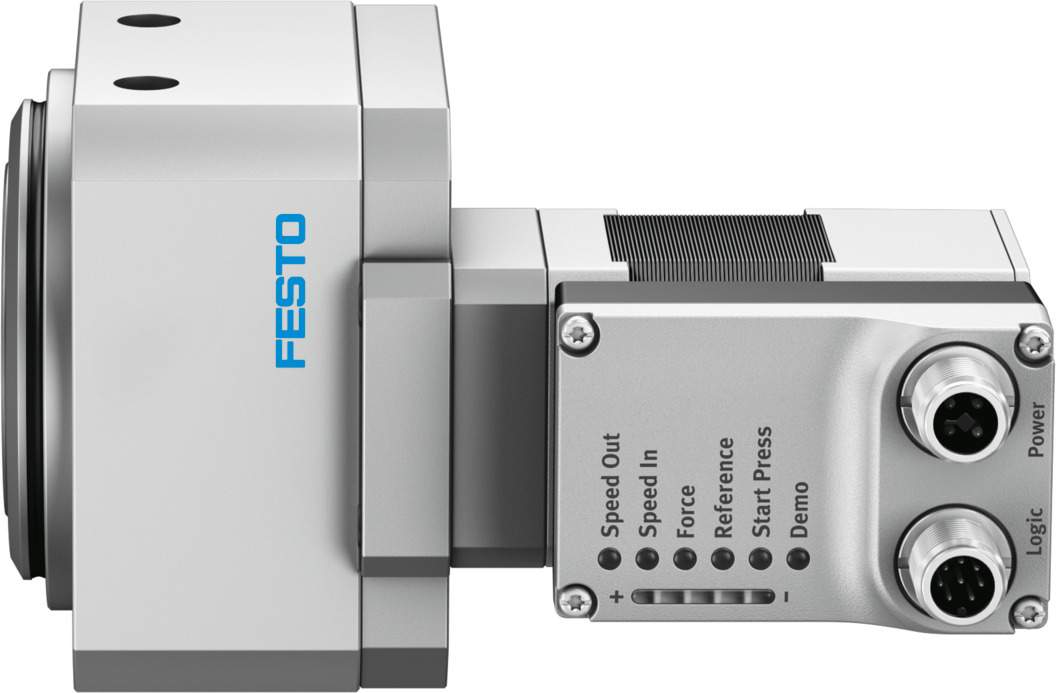

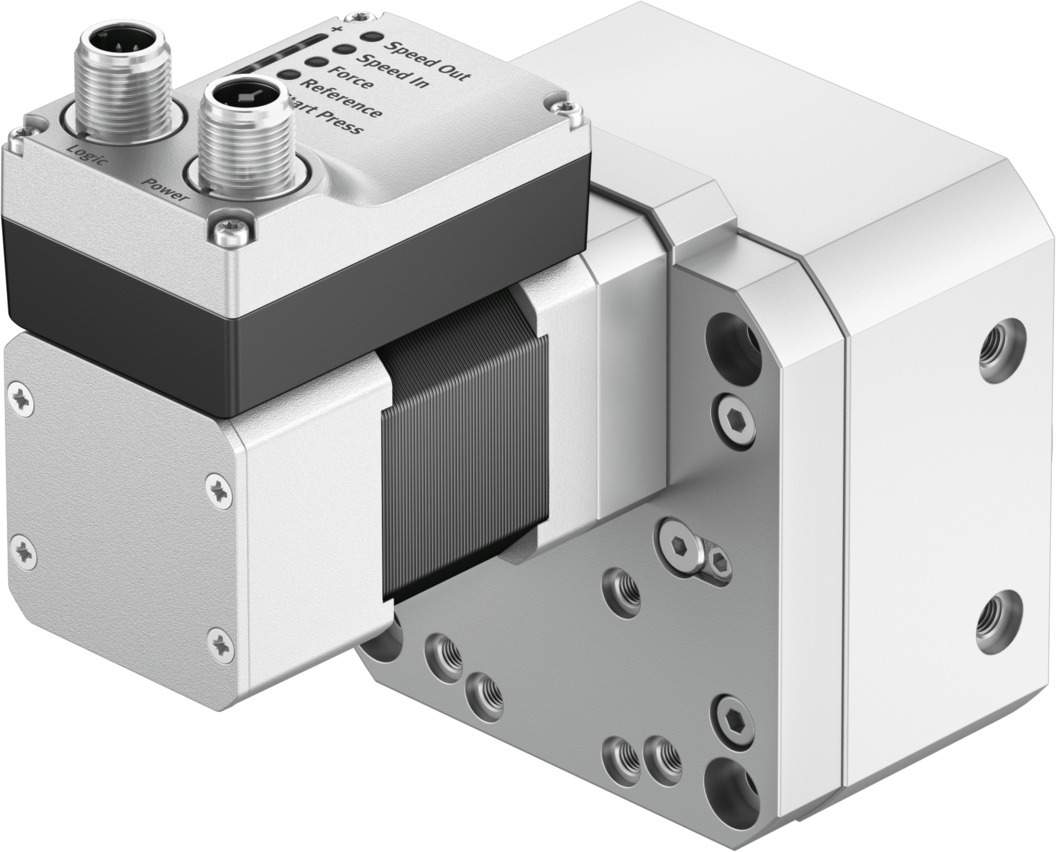

Drehantriebseinheit 90°, Baugröße 25, 2,7 Nm Spitzendrehmoment, IO-Link ERMS-25-90-ST-M-H1-PLK-AA - Festo 8087819

Festo ✓ Originalprodukt Neuware

Elektrische Drehantriebseinheit mit 90° Drehwinkel, integriertem Schrittmotor, Getriebe 9:1 und Ansteuerung. 2,7 Nm Spitzendrehmoment und ±0,05° Wiederholgenauigkeit, angesteuert über digitale E/A oder IO-Link.

Netto
1.189,08 €
zzgl. MwSt.
1.415,01 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8087819
Hersteller-Nr. ERMS-25-90-ST-M-H1-PLK-AA
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

90° Drehwinkel, 2,7 Nm Spitzendrehmoment und ±0,05° Wiederholgenauigkeit: Die ERMS-25-90-ST-M-H1-PLK-AA vereint Motor, Getriebe, Encoder und Ansteuerung in einem Gehäuse der Baugröße 25.

Vorteile

  • Integrierter Antrieb: Schrittmotor mit Getriebe 9:1, absoluter Encoder und Ansteuerung, Versorgung 24 V DC bei 3 A.
  • Einfach angesteuert: Die ERMS-25-90-ST-M-H1-PLK-AA nutzt zwei digitale Eingänge (PNP) oder IO-Link Device V 1.1, Parametrierung auch über die Bedienoberfläche.
  • Präzise: Wiederholgenauigkeit ±0,05°, Verdrehspiel 0,2°, bis 150 1/min.
  • Belastbar gelagert: Axialkraft bis 350 N, Radialkraft bis 450 N, zulässiges Massenträgheitsmoment 0,0065 kgm².
  • Wartungsarm: Lebensdauerschmierung, Schutzart IP40, Produktgewicht 1472 g.

Einsatz

Die ERMS-25-90-ST-M-H1-PLK-AA dreht Werkstücke, Greifer oder Prüfaufnahmen in Montageanlagen und Prüfplätzen. Zulässig sind 0 bis 50 °C Umgebungstemperatur, oberhalb von 30 °C mit 2 % weniger Leistung pro Kelvin.

Technische Daten

Baugröße25
Konstruktiver Aufbauelektromechanischer Drehantrieb, mit integriertem Antrieb, mit integriertem Getriebe
Einbaulagebeliebig
Befestigungsartmit Innengewinde
Drehwinkel90°
Getriebeübersetzung9:1
Maximale Drehzahl150 1/min
Maximale Geschwindigkeit bei 90°105 1/min
Verdrehspiel0,2°
Wiederholgenauigkeit±0,05°
PositionserkennungMotorencoder
Maximale Axialkraft350 N
Maximale Radialkraft450 N
Zulässiges Massenträgheitsmoment0,0065 kgm²
Produktgewicht1472 g
Schrittwinkel bei Vollschritt1,8°
Schrittwinkeltoleranz±5 %
Einschaltdauer100%
Spannungsversorgung, AnschlussartStecker
Spannungsversorgung, AnschlusstechnikM12x1, T-codiert nach EN 61076-2-111
Spannungsversorgung, Anzahl Pole/Adern4
Logikschnittstelle, AnschlussartStecker
Logikschnittstelle, AnschlusstechnikM12x1, A-codiert nach EN 61076-2-101
Logikschnittstelle, Anzahl Pole/Adern8
Maximale Leitungslänge15 m Ausgänge, 15 m Eingänge, 20 m bei IO-Link Betrieb
Nennspannung DC24 V
Nennstrom3 A
Nennstrom Motor3 A
Maximale Stromaufnahme3000 mA
Zulässige Spannungsschwankungen+/- 15 %
Anzahl digitale Logikeingänge2
Eigenschaften Logikeingangkonfigurierbar, nicht galvanisch getrennt
Spezifikation Logikeingangin Anlehnung an IEC 61131-2, Typ 1
Arbeitsbereich Logikeingang24 V
Schaltlogik EingängePNP (plusschaltend)
Anzahl digitale Logikausgänge 24 V DC2
Eigenschaften digitale Logikausgängekonfigurierbar, nicht galvanisch getrennt
Maximaler Strom digitale Logikausgänge100 mA
Schaltlogik AusgängePNP (plusschaltend)
IO-Link, SIO-Mode UnterstützungJa
IO-Link, ProtokollversionDevice V 1.1
IO-Link, Communication modeCOM3 (230,4 kBaud)
IO-Link, Port classA
IO-Link, Anzahl Ports1
IO-Link, Prozessdatenbreite OUT2 Byte
IO-Link, Prozessdateninhalt OUTMove Intermediate 1 bit
IO-Link, Prozessdatenbreite IN2 Byte
IO-Link, Prozessdateninhalt INState Device 1 bit, State In 1 bit, State Intermediate 1 bit, State Move 1 bit, State Out 1 bit
IO-Link, Servicedateninhalt IN32 bit Force, 32 bit Position, 32 bit Speed
IO-Link, minimale Zykluszeit1 ms
IO-Link, Datenspeicher benötigt500 byte
IO-Link, Connection technologyStecker
ParametrierschnittstelleIO-Link, Bedienoberfläche
IsolationsschutzklasseB
MotorartSchrittmotor
RotorlagegeberEncoder absolut single turn
Rotorlagegeber Messprinzipmagnetisch
Rotorlagegeber Auflösung16 bit
ReferenzierungFestanschlag-Block positiv, Festanschlag-Block negativ
SchutzfunktionTemperaturüberwachung
Zusätzliche FunktionenIntegrierte Endlagenerkennung
AnzeigeLED
BetriebsbereitschaftsanzeigeLED
Winkelbeschleunigung140 rad/s²
ZulassungRCM Mark
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für EMV, nach UK RoHS Vorschriften
Spitzendrehmoment2,7 Nm
Schnittstellencode BasisE8-55
SchutzartIP40
SchutzklasseIII
Lagertemperatur-20 bis 60 °C
Umgebungstemperatur0 bis 50 °C
Hinweis zur UmgebungstemperaturOberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten
Relative Luftfeuchtigkeit0 - 85 %
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
LABS-KonformitätVDMA24364-Zone III
Werkstoff-HinweisRoHS konform
Werkstoff FlanschAluminium-Knetlegierung, eloxiert
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Geschwindigkeit "Speed Press"3 m/s
Maximale Stromaufnahme Logik0,3 A
WartungsintervallLebensdauerschmierung
Gewicht1,7 kg
HerstellerFesto
Hersteller-Nr.ERMS-25-90-ST-M-H1-PLK-AA
EAN4052568458829
Zolltarifnummer85013100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GehäusewerkstoffAluminium, eloxiert
Betriebsspannung24 V DC
Temperaturbereich0-50 °C
Temperatur (max.)50
