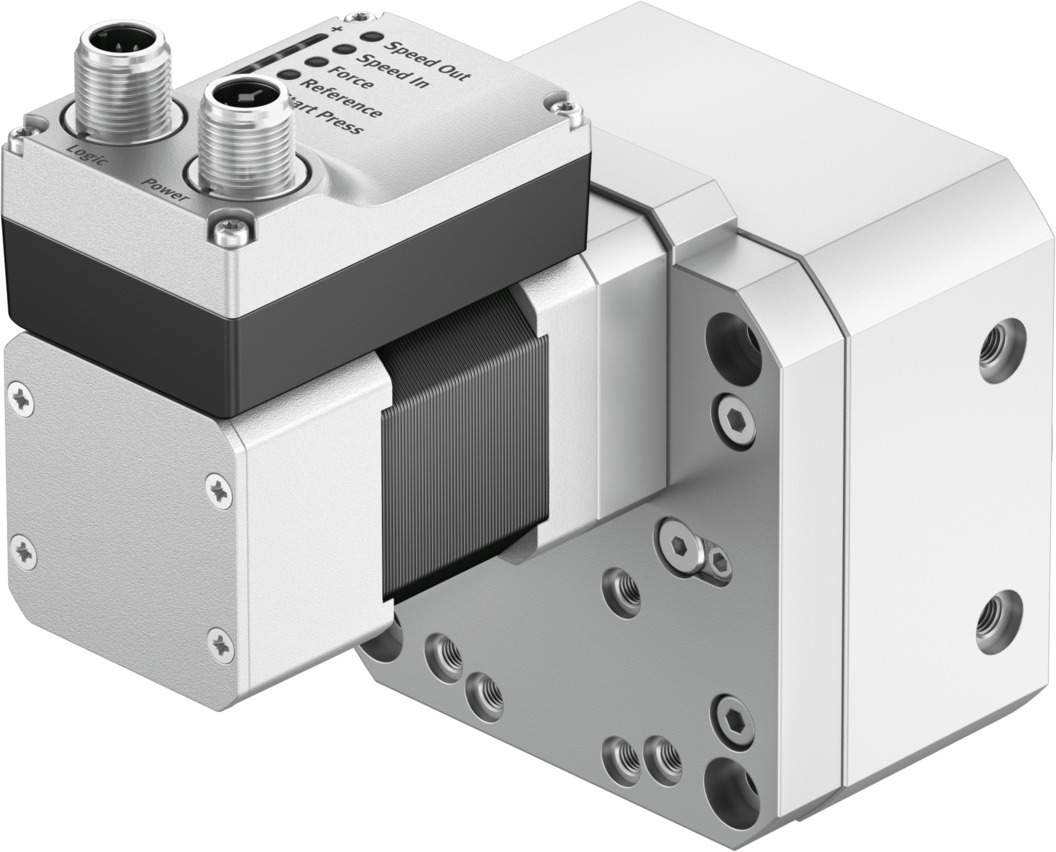

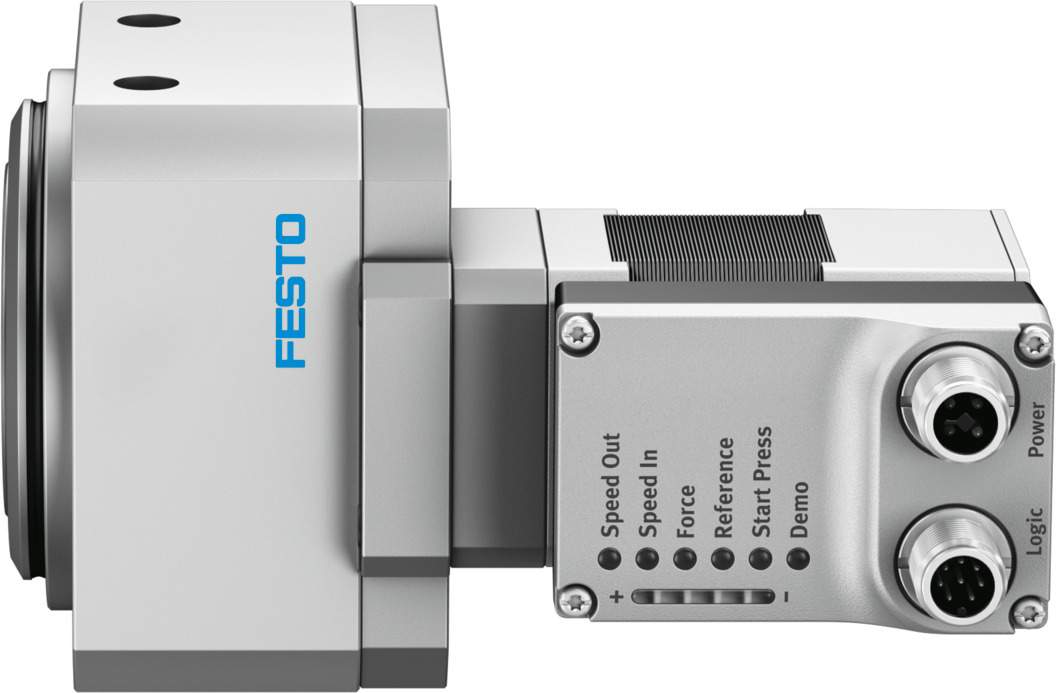

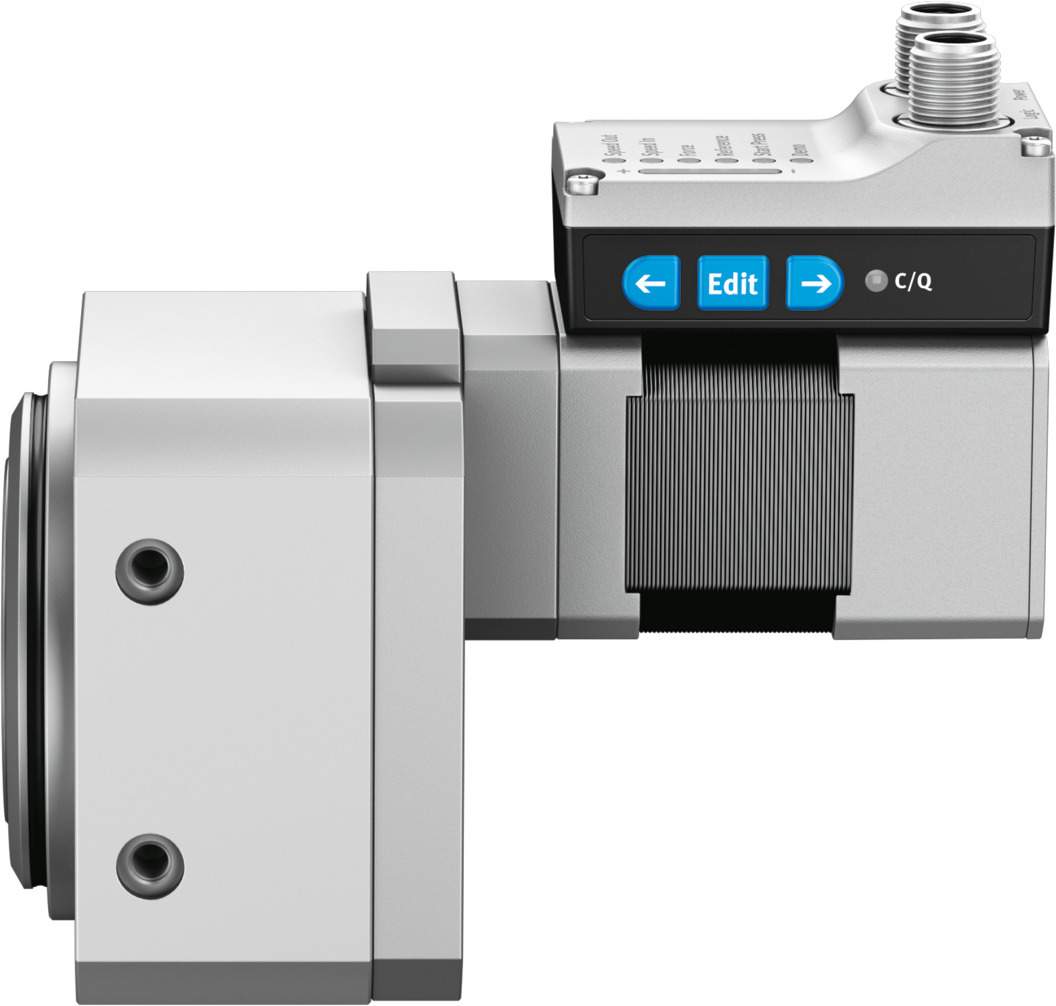

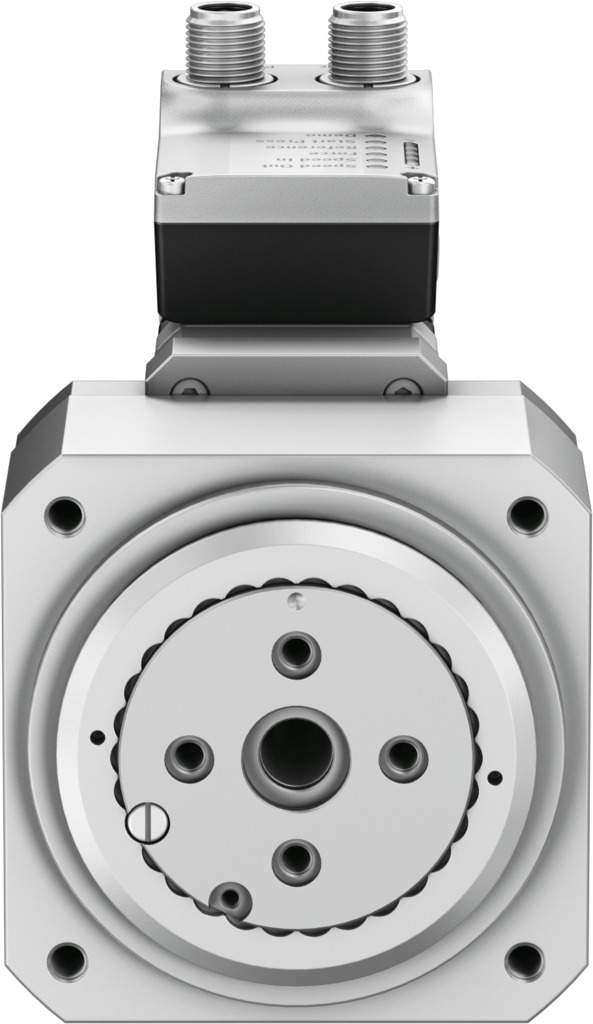

Drehantriebseinheit ERMS-25-180-ST-M-H1-PLK-AA - Festo 8087820
Netto
zzgl. MwSt.
1.415,01 € inkl. 19 % MwSt., zzgl. Versand
1.189,08 €
Artikel
FES-8087820
Hersteller-Nr.
ERMS-25-180-ST-M-H1-PLK-AA
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Baugröße | 25 |
|---|---|
| Konstruktiver Aufbau | elektromechanischer Drehantrieb, mit integriertem Antrieb, mit integriertem Getriebe |
| Einbaulage | beliebig |
| Befestigungsart | mit Innengewinde |
| Drehwinkel | 180° |
| Getriebeübersetzung | 9:1 |
| Max. Drehzahl | 150 1/min |
| Max. Geschwindigkeit bei 90° | 105 1/min |
| Verdrehspiel | 0,2 deg |
| Wiederholgenauigkeit | ±0,05 ° |
| Positionserkennung | Motorencoder |
| Max. Axialkraft | 350 N |
| Max. Radialkraft | 450 N |
| Zulässiges Massenträgheitsmoment | 0,0065 kgm² |
| Produktgewicht | 1472 g |
| Schrittwinkel bei Vollschritt | 1,8 deg |
| Schrittwinkeltoleranz | ±5 % |
| Einschaltdauer | 100% |
| Spannungsversorgung, Anschlussart | Stecker |
| Spannungsversorgung, Anschlusstechnik | M12x1, T-codiert nach EN 61076-2-111 |
| Spannungsversorgung, Anzahl Pole/Adern | 4 |
| Spannungsversorgung, Anschlussbild | 00995989 |
| Logikschnittstelle, Anschlussart | Stecker |
| Logikschnittstelle, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Logikschnittstelle, Anzahl Pole/Adern | 8 |
| Logikschnittstelle, Anschlussbild | 00992264 |
| Max. Leitungslänge | 15 m Ausgänge, 15 m Eingänge, 20 m bei IO-Link Betrieb |
| Nennspannung DC | 24 V |
| Nennstrom | 3 A |
| Nennstrom Motor | 3 A |
| Max. Stromaufnahme | 3000 mA |
| Zulässige Spannungsschwankungen | +/- 15 % |
| Anzahl digitale Logikeingänge | 2 |
| Eigenschaften Logikeingang | konfigurierbar, nicht galvanisch getrennt |
| Spezifikation Logikeingang | in Anlehnung an IEC 61131-2, Typ 1 |
| Arbeitsbereich Logikeingang | 24 V |
| Schaltlogik Eingänge | PNP (plusschaltend) |
| Anzahl digitale Logikausgänge 24 V DC | 2 |
| Eigenschaften digitale Logikausgänge | konfigurierbar, nicht galvanisch getrennt |
| Max. Strom digitale Logikausgänge | 100 mA |
| Schaltlogik Ausgänge | PNP (plusschaltend) |
| IO-Link, SIO-Mode Unterstützung | Ja |
| IO-Link, Protokollversion | Device V 1.1 |
| IO-Link, Communication mode | COM3 (230,4 kBaud) |
| IO-Link, Port class | A |
| IO-Link, Anzahl Ports | 1 |
| IO-Link, Prozessdatenbreite OUT | 2 Byte |
| IO-Link, Prozessdateninhalt OUT | Move Intermediate 1 bit |
| IO-Link, Prozessdatenbreite IN | 2 Byte |
| IO-Link, Prozessdateninhalt IN | State Device 1 bit, State In 1 bit, State Intermediate 1 bit, State Move 1 bit, State Out 1 bit |
| IO-Link, Servicedateninhalt IN | 32 bit Force, 32 bit Position, 32 bit Speed |
| IO-Link, minimale Zykluszeit | 1 ms |
| IO-Link, Datenspeicher benötigt | 500 byte |
| IO-Link, Connection technology | Stecker |
| Parametrierschnittstelle | IO-Link, Bedienoberfläche |
| Isolationsschutzklasse | B |
| Motorart | Schrittmotor |
| Rotorlagegeber | Encoder absolut single turn |
| Rotorlagegeber Messprinzip | magnetisch |
| Rotorlagegeber Auflösung | 16 bit |
| Referenzierung | Festanschlag-Block positiv, Festanschlag-Block negativ |
| Schutzfunktion | Temperaturüberwachung |
| Zusätzliche Funktionen | Integrierte Endlagenerkennung |
| Anzeige | LED |
| Betriebsbereitschaftsanzeige | LED |
| Winkelbeschleunigung | 140 rad/s² |
| Zulassung | RCM Mark |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV, nach UK RoHS Vorschriften |
| Spitzendrehmoment | 2,7 Nm |
| Schnittstellencode Basis | E8-55 |
| Schutzart | IP40 |
| Schutzklasse | III |
| Lagertemperatur | -20 ... 60 °C |
| Umgebungstemperatur | 0 ... 50 °C |
| Hinweis zur Umgebungstemperatur | Oberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten. |
| Relative Luftfeuchtigkeit | 0 - 85 % |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27 |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Flansch | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Geschwindigkeit „Speed Press“ | 3 m/s |
| Max. Stromaufnahme Logik | 0,3 A |
| Wartungsintervall | Lebensdauerschmierung |
| Gewicht | 1,6 kg |
| Hersteller | Festo |
| Hersteller-Nr. | ERMS-25-180-ST-M-H1-PLK-AA |
| EAN | 4052568458836 |
| Zolltarifnummer | 85013100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
