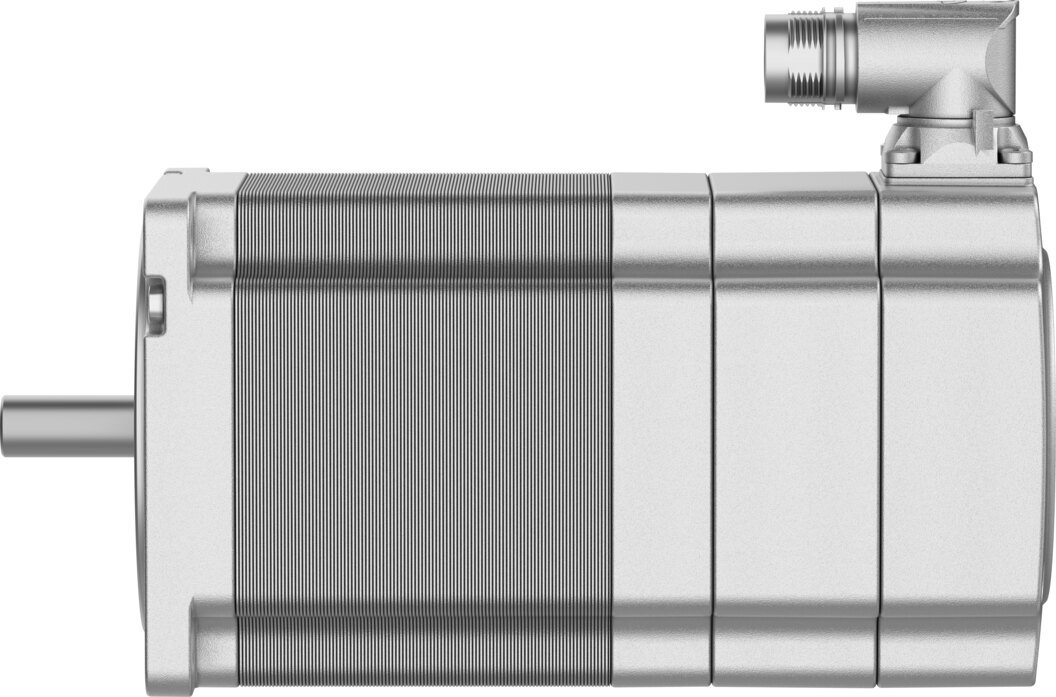

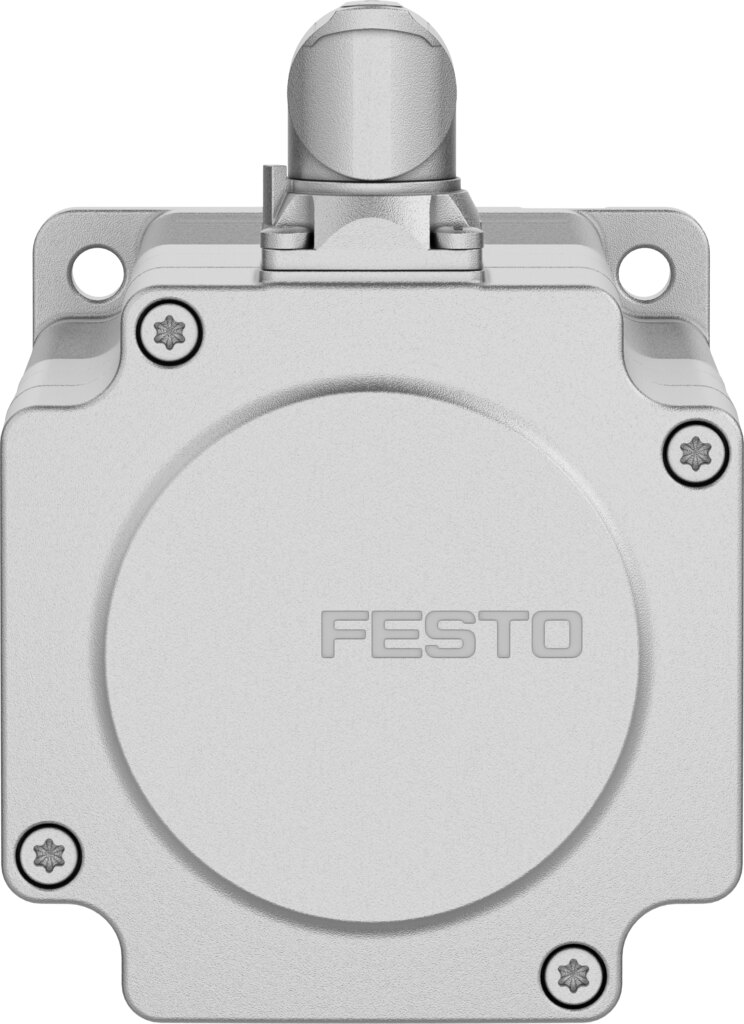

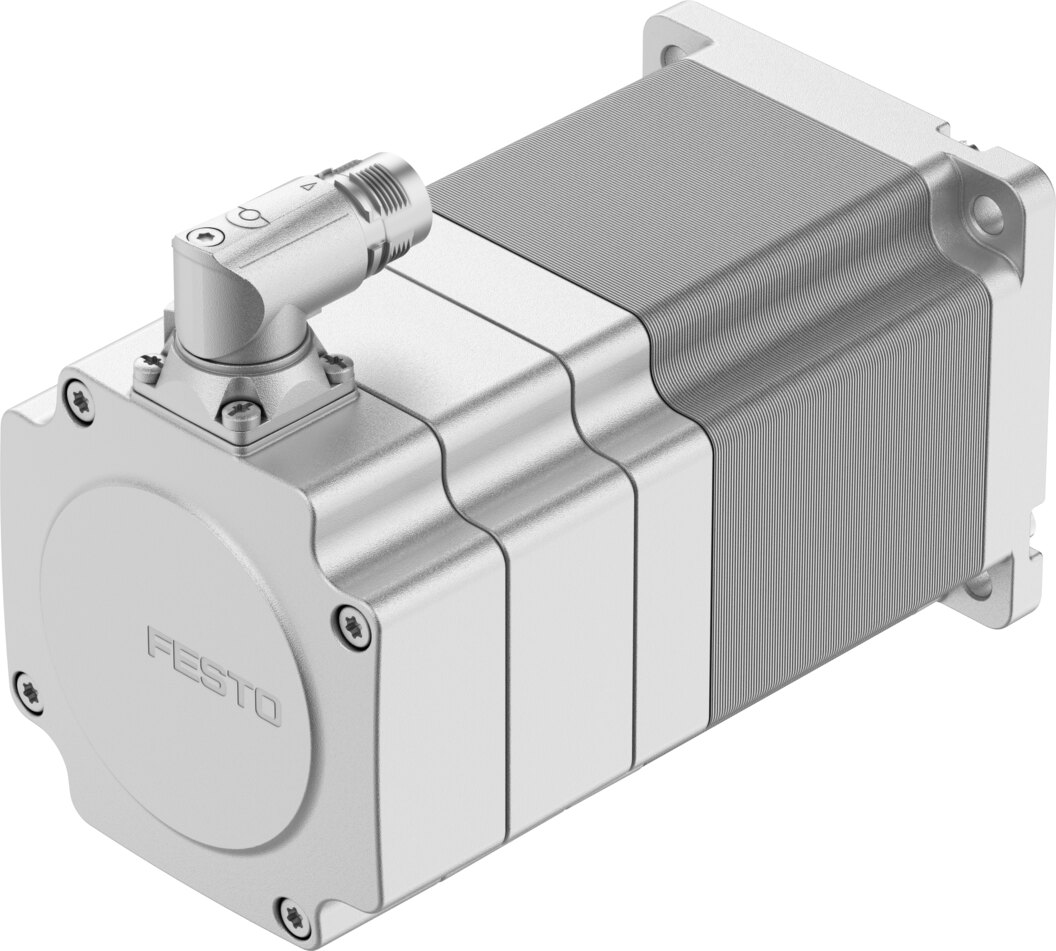

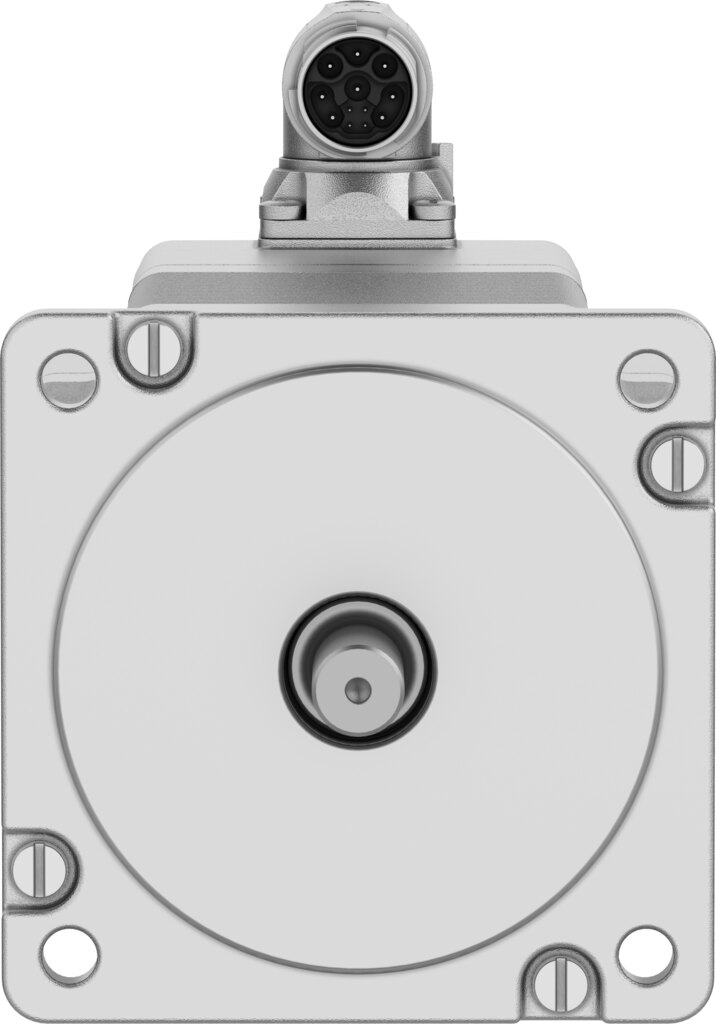

Schrittmotor EMMT-ST-87-M-RSB - Festo 8156195
Netto
zzgl. MwSt.
803,75 € inkl. 19 % MwSt., zzgl. Versand
675,42 €
Artikel
FES-8156195
Hersteller-Nr.
EMMT-ST-87-M-RSB
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Umgebungstemperatur | -15 ... 40 °C |
|---|---|
| Hinweis zur Umgebungstemperatur | bis 80°C mit Derating -2%/°C |
| Max. Aufstellhöhe | 4000 m |
| Hinweis zur max. Aufstellhöhe | ab 1.000 m nur mit Derating von -1,0% pro 100 m |
| Lagertemperatur | -20 ... 70 °C |
| Relative Luftfeuchtigkeit | nicht kondensierend |
| Entspricht Norm | IEC 60034 |
| Wärmeklasse nach EN 60034-1 | B |
| Max. Wicklungstemperatur | 130 °C |
| Bemessungsklasse nach EN 60034-1 | S1 |
| Motorbauform n. EN 60034-7 | IM V1, IM V3 |
| Einbaulage | beliebig |
| Schutzart | IP40 |
| Hinweis zur Schutzart | IP40 Motorwelle, IP65 für Motorgehäuse inklusive Anschlusstechnik |
| Schnittstellencode Motor Out | 87A |
| Elektrischer Anschluss 1, Anschlussart | Hybrid-Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | M17x0,75 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 12 |
| Elektrischer Anschluss 1, Anschlussbild | 00997532 |
| Werkstoff-Hinweis | RoHS konform |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Zulassung | RCM Mark, c UL us - Recognized (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Zertifikat ausstellende Stelle | UL E342973 |
| Nennbetriebsspannung DC | 48 V |
| Polpaarzahl | 50 |
| Haltemoment Motor | 6,6 Nm |
| Nenndrehmoment | 5,9 Nm |
| Spitzendrehmoment | 6,8 Nm |
| Nenndrehzahl | 140 1/min |
| Max. Drehzahl | 600 1/min |
| Max. mechanische Drehzahl | 7000 1/min |
| Schrittwinkel bei Vollschritt | 1,8 deg |
| Schrittwinkeltoleranz | ±5 % |
| Nennleistung Motor | 87 W |
| Dauerstillstandsstrom | 8,2 A |
| Nennstrom Motor | 7,5 A |
| Spitzenstrom | 12 A |
| Motorkonstante | 0,79 Nm/A |
| Spannungskonstante Phase | 56,6 mVmin |
| Wicklungswiderstand Phase | 0,27 Ohm |
| Wicklungsinduktivität Phase je Einzelphase (unverkettet) | 2,3 mH |
| Wicklung Längsinduktivität Ld (Phase) | 3,6 mH |
| Wicklung Querinduktivität Lq (Phase) | 2,3 mH |
| Elektrische Zeitkonstante | 8,5 ms |
| Thermische Zeitkonstante | 32 min |
| Thermischer Widerstand | 0,83 K/W |
| Messflansch | 250 x 250 x 15 mm, Stahl |
| Gesamtabtriebsträgheitsmoment | 2,01 kgcm² |
| Produktgewicht | 4320 g |
| Zulässige axiale Wellenbelastung | 60 N |
| Zulässige radiale Wellenbelastung | 220 N |
| Rotorlagegeber | Encoder absolut single turn |
| Rotorlagegeber Herstellerbezeichnung | Festo iC-MHM |
| Rotorlagegeber absolut erfassbare Umdrehungen | 1 |
| Rotorlagegeber Schnittstelle | BiSS-C |
| Rotorlagegeber Messprinzip | magnetisch |
| Rotorlagegeber Betriebsspannung DC | 5 V |
| Rotorlagegeber Betriebsspannungsbereich DC | 4,75 ... 5,25 V |
| Rotorlagegeber Sinus-/Cosinusperioden pro Umdrehung | 2 |
| Rotorlagegeber Positionswerte pro Umdrehung | 65536 |
| Rotorlagegeber Auflösung | 16 bit |
| Rotorlagegeber Systemgenauigkeit Winkelmessung | -540 ... 540 arcsec |
| Haltemoment Bremse | 4,26 Nm |
| Betriebsspannung DC Bremse | 24 V |
| Stromaufnahme Bremse | 0,49 A |
| Leistungsaufnahme Bremse | 12 W |
| Spulenwiderstand Bremse | 49,2 Ohm |
| Spuleninduktivität Bremse | 110 mH |
| Trennzeit Bremse | 44 ms |
| Schließzeit Bremse | 110 ms |
| Ansprechverzug DC Bremse | 30 ms |
| Max. Leerlaufdrehzahl Bremse | 7000 1/min |
| Max. Reibarbeit je Bremsvorgang | 14000 J |
| Anzahl Notstopps pro Stunde | 1 |
| Massenträgheitsmoment Bremse | 0,11 kgcm² |
| Schaltspiele Haltebremse | 10 Mio. Leerbetätigungen (ohne Reibarbeit!) |
| MTTF, Teilkomponente | 106 Jahre, Rotorlagegeber |
| Gewicht | 5 kg |
| Hersteller | Festo |
| Hersteller-Nr. | EMMT-ST-87-M-RSB |
| EAN | 4052568639839 |
| Zolltarifnummer | 85015100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
