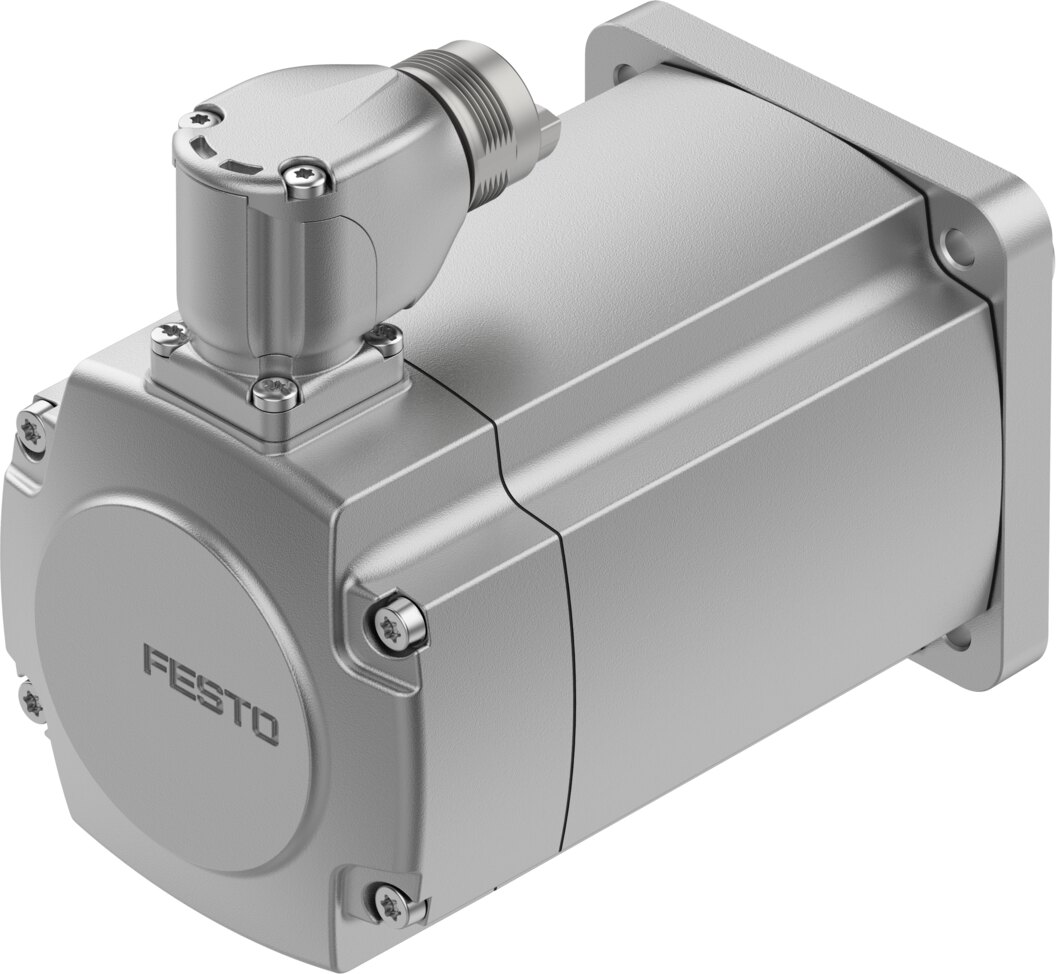

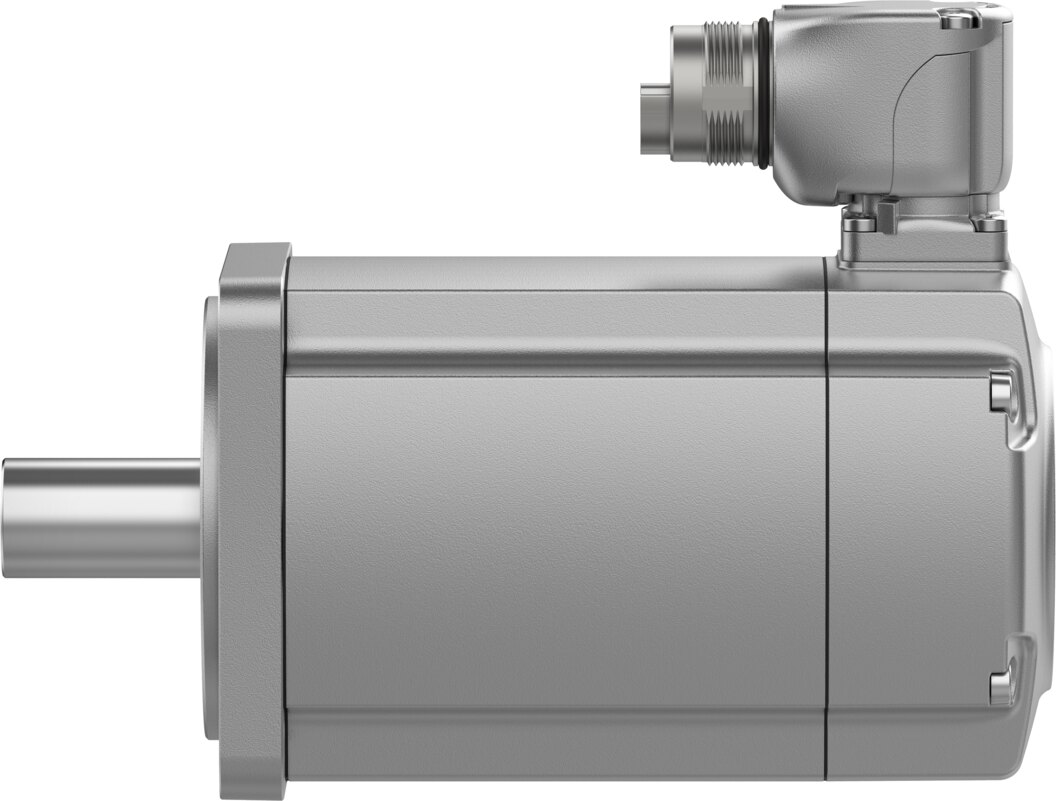

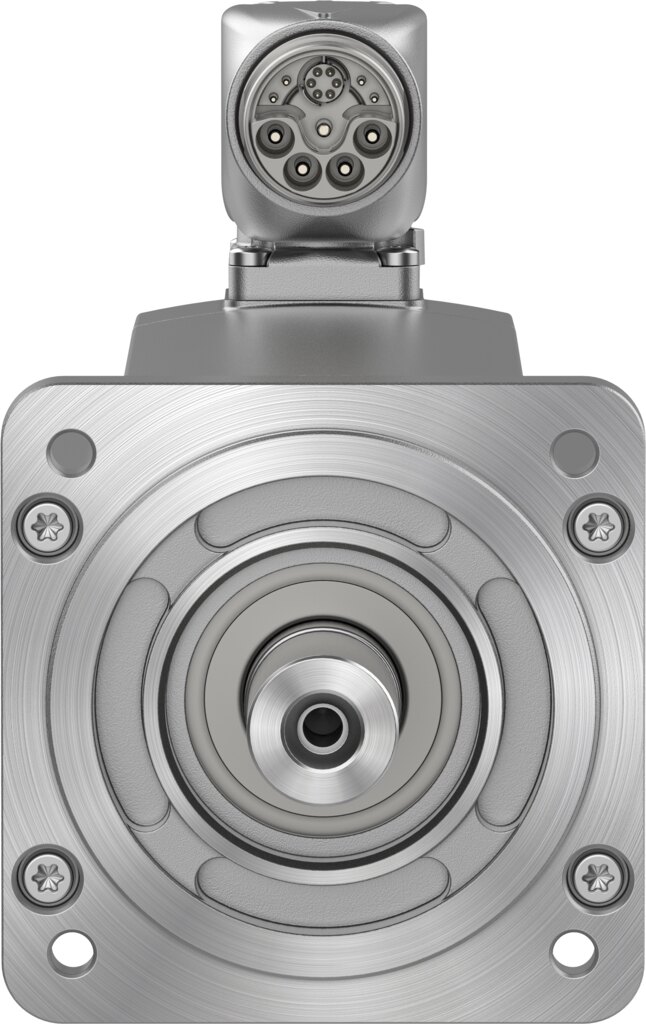

Servomotor 408 W, 1,46 Nm Stillstandsmoment, Singleturn-Encoder EMMT-AS-80-S-HS-RS - Festo 5255429
1,3 Nm Nenndrehmoment und 2,8 Nm Spitzenmoment machen den EMMT-AS-80-S-HS-RS zum Antrieb für dynamische Positionieraufgaben. Nennleistung 408 W bei 3000 1/min, ausgelegt für 680 V DC. Ein Singleturn-Absolutwertgeber (EnDat 22) erfasst die Rotorlage.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
1,3 Nm Nenndrehmoment bei 3000 1/min: der Festo Servomotor EMMT-AS-80-S-HS-RS bringt 408 W Nennleistung an die Achse. Das Gesamtträgheitsmoment beträgt 0,597 kgcm².
Vorteile
- Spitzendrehmoment 2,8 Nm für kurze Takt- und Beschleunigungsphasen
- Drehzahl bis 8950 1/min, Nenndrehzahl 3000 1/min
- Singleturn-Absolutwertgeber mit 18 bit Auflösung, Schnittstelle EnDat 22
- Rastmoment unter 1,0 % des Spitzendrehmoments, ruhiger Rundlauf auch bei kleinen Drehzahlen
- Schutzart IP40, Umgebungstemperatur -40 bis 40 °C
Einsatz
Typische Einsätze sind Positionierachsen, Zuführungen und Pick-and-Place-Systeme. Vor dem Anbau Schnittstelle und Wellenbelastung des EMMT-AS-80-S-HS-RS mit der Mechanik abgleichen.
Technische Daten
| Typ | EMMT-AS-80-S-HS-RS |
|---|---|
| Festo-Nr. | 5255429 |
| Gewicht | 2,7 kg |
| Umgebungstemperatur | -40 bis 40 °C |
| Hinweis zur Umgebungstemperatur | bis 80 °C mit Derating von -1,5% pro Grad Celsius |
| Maximale Aufstellhöhe | 4000 m |
| Hinweis zur maximalen Aufstellhöhe | ab 1.000 m nur mit Derating von -1,0% pro 100 m |
| Lagertemperatur | -40 bis 70 °C |
| Relative Luftfeuchtigkeit | 0 - 90 % |
| Entspricht Norm | IEC 60034 |
| Wärmeklasse nach EN 60034-1 | F |
| Maximale Wicklungstemperatur | 155 °C |
| Bemessungsklasse nach EN 60034-1 | S1 |
| Temperaturüberwachung | Digitale Motortemperaturübertragung per EnDat 2.2 |
| Motorbauform nach EN 60034-7 | IM V1, IM V3 |
| Einbaulage | beliebig |
| Schutzart | IP40 |
| Hinweis zur Schutzart | IP67 für Motorgehäuse inklusive Anschlusstechnik |
| Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955 | N |
| Wuchtgüte | G 2,5 |
| Rastmoment | <,1,0% vom Spitzendrehmoment |
| Lebensdauer Lager bei Nennbedingungen | 20000 h |
| Schnittstellencode Motor Out | 80P |
| Elektrischer Anschluss 1, Anschlussart | Hybrid-Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | M23x1 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 15 |
| Elektrischer Anschluss 1, Anschlussbild | 00995913 |
| Verschmutzungsgrad | 2 |
| Werkstoff-Hinweis | RoHS konform |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Zulassung | RCM Mark, c UL us - Recognized (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel |
| Zertifikat ausstellende Stelle | UL E342973 |
| Nennbetriebsspannung DC | 680 V |
| Wicklungsschaltart | Stern innen |
| Polpaarzahl | 5 |
| Stillstandsdrehmoment | 1,46 Nm |
| Nenndrehmoment | 1,3 Nm |
| Spitzendrehmoment | 2,8 Nm |
| Nenndrehzahl | 3000 1/min |
| Maximale Drehzahl | 8950 1/min |
| Maximale mechanische Drehzahl | 14000 1/min |
| Winkelbeschleunigung | 100000 rad/s² |
| Nennleistung Motor | 408 W |
| Dauerstillstandsstrom | 2 A |
| Nennstrom Motor | 1,76 A |
| Spitzenstrom | 5,4 A |
| Motorkonstante | 0,74 Nm/A |
| Stillstandsdrehmomentkonstante | 0,89 Nm/A |
| Spannungskonstante Phase-Phase | 53,6 mVmin |
| Wicklungswiderstand Phase-Phase | 12,4 Ohm |
| Wicklungsinduktivität Phase-Phase | 39,8 mH |
| Wicklung Längsinduktivität Ld (Phase) | 25 mH |
| Wicklung Querinduktivität Lq (Phase) | 29,8 mH |
| Elektrische Zeitkonstante | 4,8 ms |
| Thermische Zeitkonstante | 42 min |
| Thermischer Widerstand | 0,95 K/W |
| Messflansch | 250 x 250 x 15 mm, Stahl |
| Gesamtabtriebsträgheitsmoment | 0,597 kgcm² |
| Produktgewicht | 2020 g |
| Zulässige axiale Wellenbelastung | 120 N |
| Zulässige radiale Wellenbelastung | 620 N |
| Rotorlagegeber | Encoder absolut single turn |
| Rotorlagegeber Herstellerbezeichnung | ECI 1118 |
| Rotorlagegeber absolut erfassbare Umdrehungen | 1 |
| Rotorlagegeber Schnittstelle | EnDat 22 |
| Rotorlagegeber Messprinzip | induktiv |
| Rotorlagegeber Betriebsspannung DC | 5 V |
| Rotorlagegeber Betriebsspannungsbereich DC | 3,6 bis 14 V |
| Rotorlagegeber Positionswerte pro Umdrehung | 262144 |
| Rotorlagegeber Auflösung | 18 bit |
| Rotorlagegeber Systemgenauigkeit Winkelmessung | -120 bis 120 arcsec |
| MTTF, Teilkomponente | 190 Jahre, Rotorlagegeber |
| Hersteller | Festo |
| Hersteller-Nr. | EMMT-AS-80-S-HS-RS |
| EAN | 4052568460303 |
| Zolltarifnummer | 85015100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | Singleturn-Absolutwertgeber, ohne Haltebremse |
| Norm | DIN EN 60034-1, DIN EN 60034-7, DIN EN 60034 |
| Serie | EMMT |
| Temperatur (max.) | 40 |
