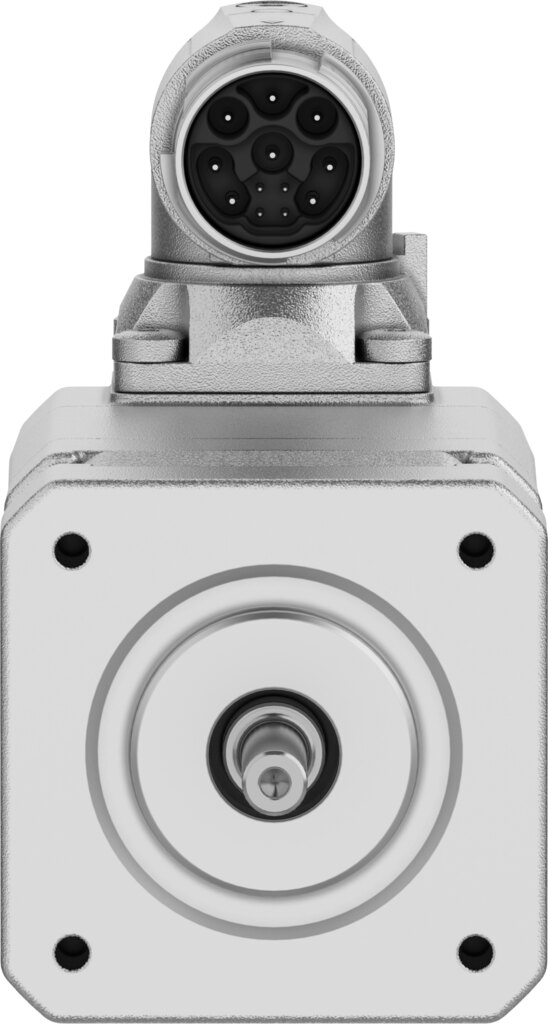

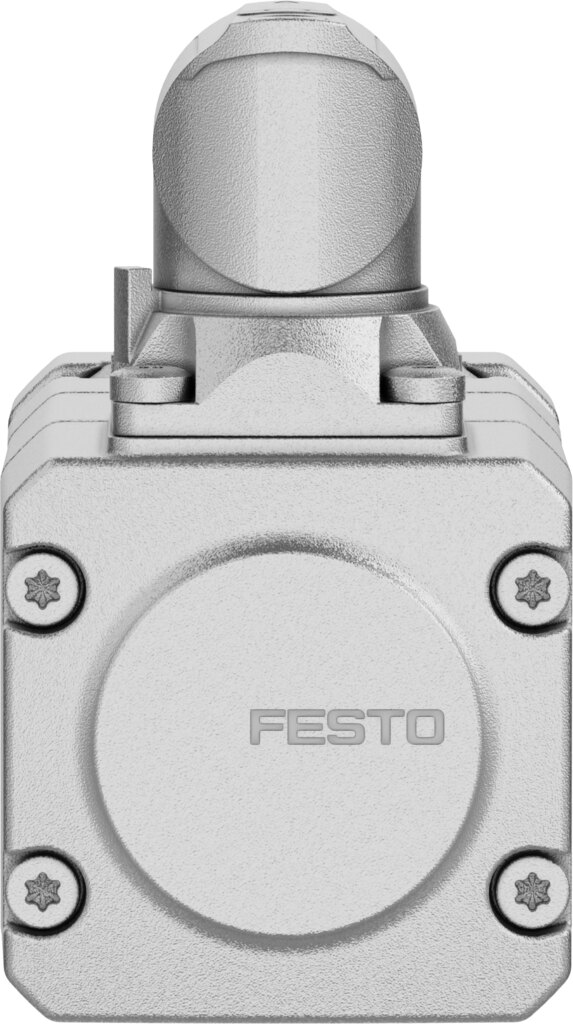

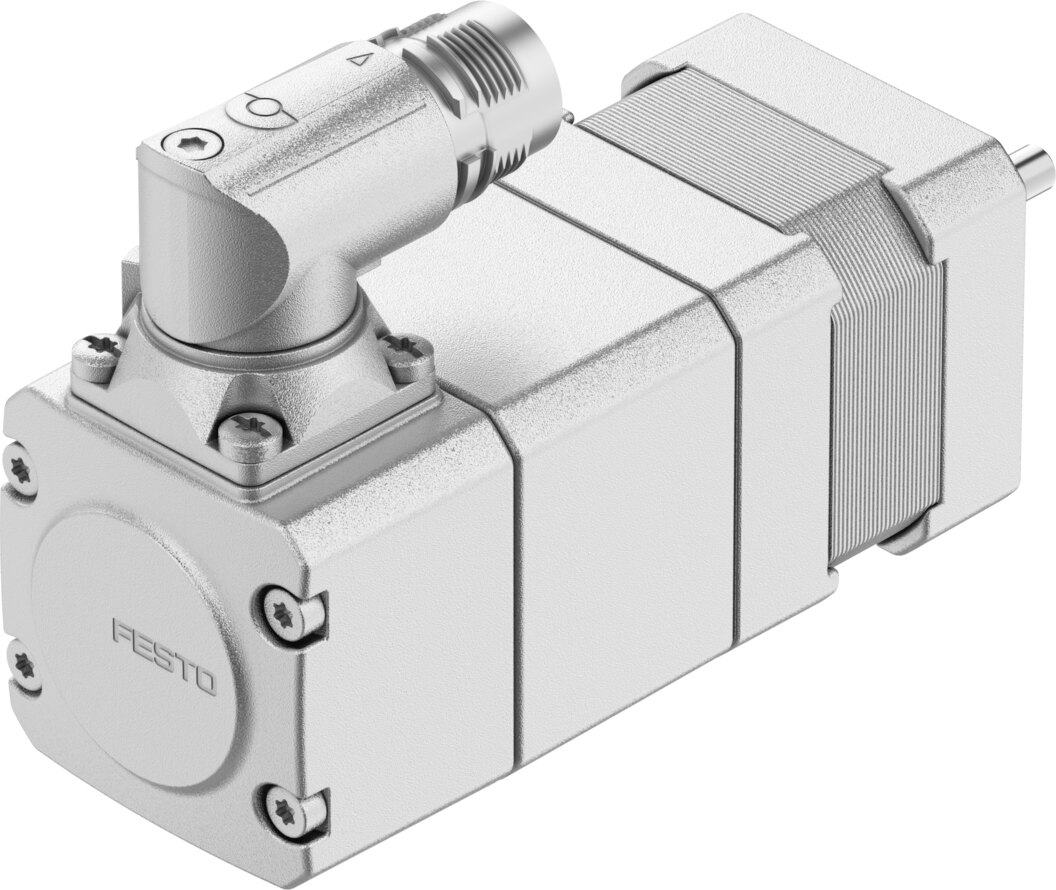

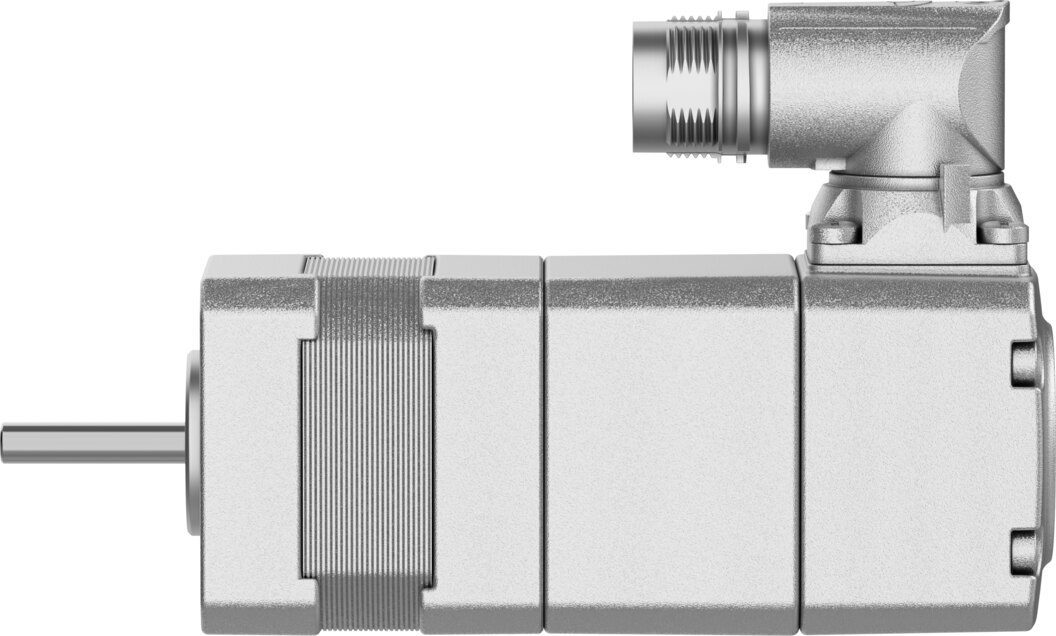

Schrittmotor 48 V, 0,25 Nm Haltemoment, Haltebremse EMMT-ST-42-S-RB - Festo 8156164
Schrittmotor EMMT-ST-42-S-RB für 48 V Zwischenkreisspannung mit 0,25 Nm Haltemoment und bis zu 0,25 Nm Spitzenmoment. Der Schrittwinkel im Vollschritt beträgt 1,8°. Die integrierte 24-V-Haltebremse hält 0,63 Nm im Stillstand. Das Gehäuse samt Anschlusstechnik erreicht IP65.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Für Positionierantriebe an 48 V bietet der Schrittmotor EMMT-ST-42-S-RB 0,25 Nm Haltemoment und Spitzen bis 0,25 Nm.
Vorteile
- Reserve für Beschleunigung: Spitzendrehmoment 0,25 Nm bei 0,25 Nm Haltemoment
- Haltebremse: 0,63 Nm Haltemoment, Betriebsspannung 24 V DC
- Anschluss: Hybrid-Stecker M17x0,75, 12-polig
- Schutzart: IP40 an der Welle, IP65 für Gehäuse und Anschlusstechnik
- Schrittwinkel: 1,8° im Vollschritt
- Massenträgheit: 0,041 kgcm² Gesamtabtriebsträgheitsmoment
Einsatz
Der Motor passt zu Linear- und Drehachsen mit Schnittstellencode 42A.
Technische Daten
| Umgebungstemperatur | 0 bis 40 °C |
|---|---|
| Hinweis zur Umgebungstemperatur | bis 80°C mit Derating -2%/°C |
| Maximale Aufstellhöhe | 4000 m |
| Hinweis zur maximalen Aufstellhöhe | ab 1.000 m nur mit Derating von -1,0% pro 100 m |
| Lagertemperatur | -20 bis 70 °C |
| Relative Luftfeuchtigkeit | nicht kondensierend |
| Entspricht Norm | IEC 60034 |
| Wärmeklasse nach EN 60034-1 | B |
| Maximale Wicklungstemperatur | 130 °C |
| Bemessungsklasse nach EN 60034-1 | S1 |
| Motorbauform nach EN 60034-7 | IM V1, IM V3 |
| Einbaulage | beliebig |
| Schutzart | IP40 |
| Hinweis zur Schutzart | IP40 Motorwelle, IP65 für Motorgehäuse inklusive Anschlusstechnik |
| Schnittstellencode Motor Out | 42A |
| Elektrischer Anschluss 1, Anschlussart | Hybrid-Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | M17x0,75 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 12 |
| Werkstoff-Hinweis | RoHS konform |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Zulassung | RCM Mark, c UL us - Recognized (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Zertifikat ausstellende Stelle | UL E342973 |
| Nennbetriebsspannung DC | 48 V |
| Polpaarzahl | 50 |
| Haltemoment Motor | 0,25 Nm |
| Spitzendrehmoment | 0,25 Nm |
| Maximale Drehzahl | 2700 1/min |
| Maximale mechanische Drehzahl | 9000 1/min |
| Schrittwinkel bei Vollschritt | 1,8 deg |
| Schrittwinkeltoleranz | ±5 % |
| Dauerstillstandsstrom | 2 A |
| Nennstrom Motor | 1,8 A |
| Spitzenstrom | 2 A |
| Motorkonstante | 0,133 Nm/A |
| Spannungskonstante Phase | 12,1 mVmin |
| Wicklungswiderstand Phase | 2,1 Ohm |
| Wicklungsinduktivität Phase je Einzelphase (unverkettet) | 0,3 mH |
| Wicklung Längsinduktivität Ld (Phase) | 1,6 mH |
| Wicklung Querinduktivität Lq (Phase) | 3 mH |
| Elektrische Zeitkonstante | 1,4 ms |
| Thermische Zeitkonstante | 22 min |
| Thermischer Widerstand | 3,5 K/W |
| Messflansch | 200 x 200 x 15 mm, Stahl |
| Gesamtabtriebsträgheitsmoment | 0,041 kgcm² |
| Produktgewicht | 590 g |
| Zulässige axiale Wellenbelastung | 10 N |
| Zulässige radiale Wellenbelastung | 28 N |
| Haltemoment Bremse | 0,63 Nm |
| Betriebsspannung DC Bremse | 24 V |
| Stromaufnahme Bremse | 0,34 A |
| Leistungsaufnahme Bremse | 8,2 W |
| Spulenwiderstand Bremse | 70,9 Ohm |
| Spuleninduktivität Bremse | 146 mH |
| Trennzeit Bremse | 28 ms |
| Schließzeit Bremse | 41 ms |
| Ansprechverzug DC Bremse | 8 ms |
| Maximale Leerlaufdrehzahl Bremse | 9000 1/min |
| Maximale Reibarbeit je Bremsvorgang | 1500 J |
| Anzahl Notstopps pro Stunde | 1 |
| Massenträgheitsmoment Bremse | 0,006 kgcm² |
| Schaltspiele Haltebremse | 10 Millionen Leerbetätigungen (ohne Reibarbeit) |
| Gewicht | 0,7 kg |
| Hersteller | Festo |
| Hersteller-Nr. | EMMT-ST-42-S-RB |
| EAN | 4052568639525 |
| Zolltarifnummer | 85011093 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Betriebsspannung | 48 V DC |
| Serie | EMMT |
| Temperaturbereich | 0-40 °C |
| Temperatur (max.) | 40 |
