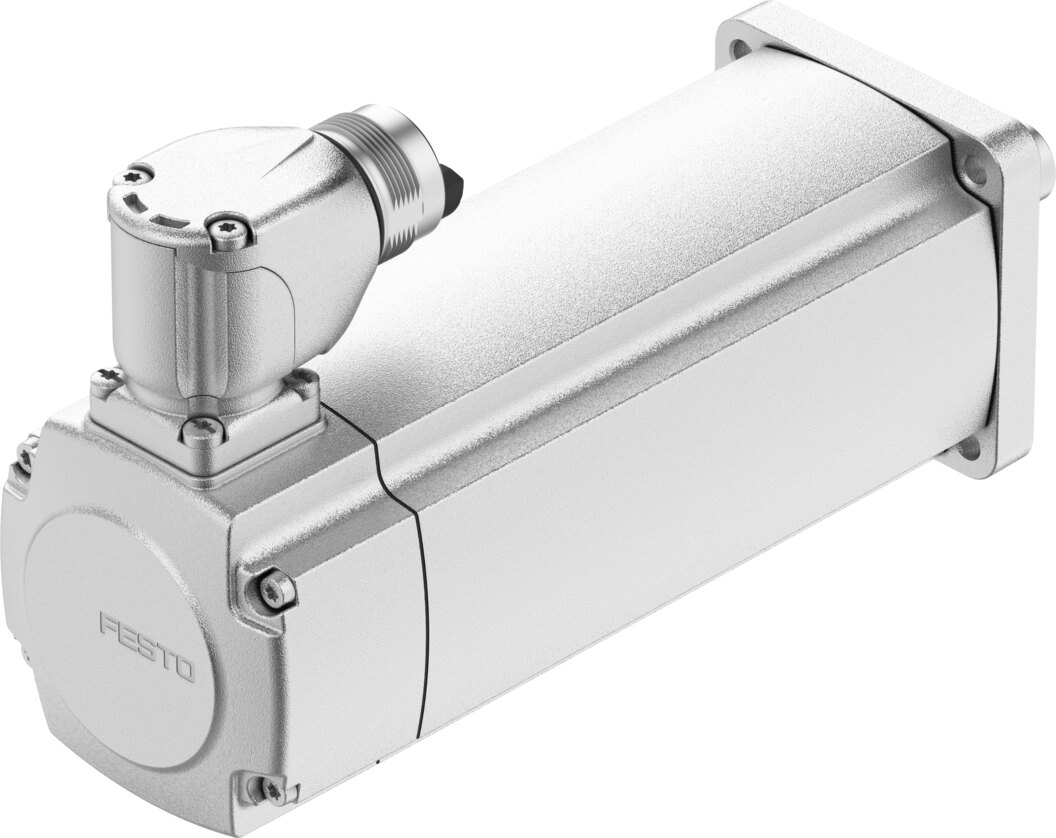

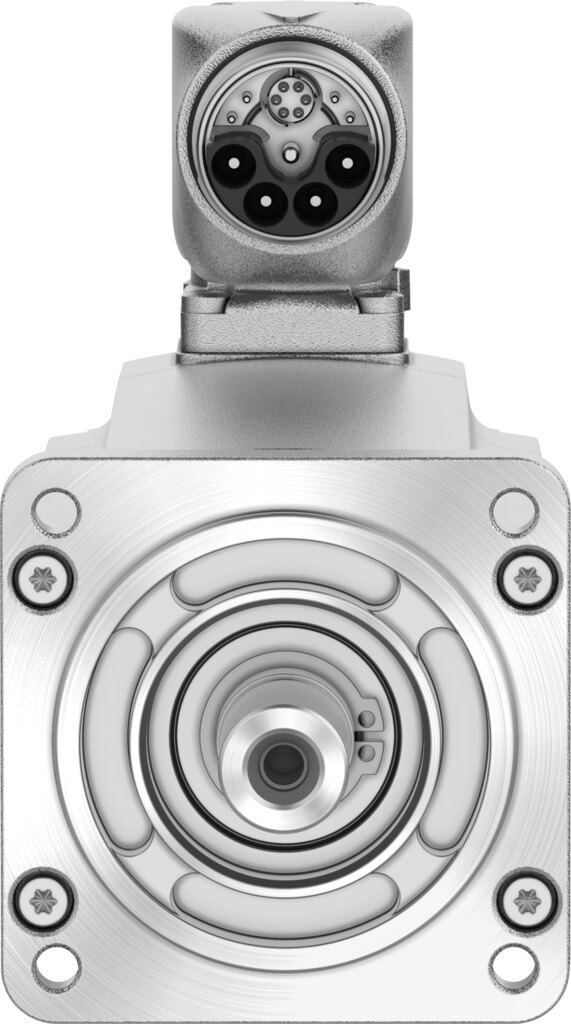

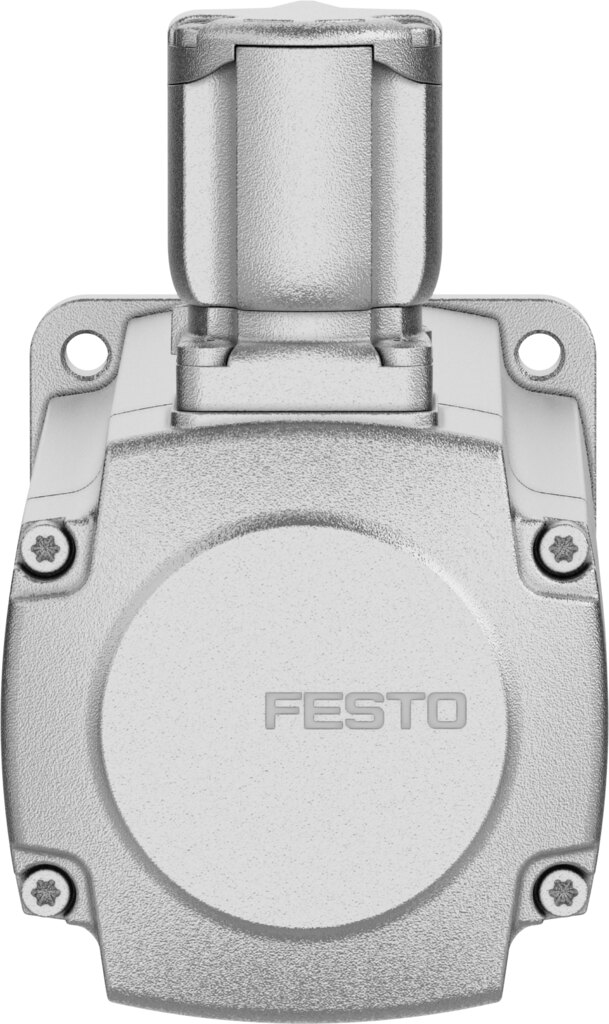

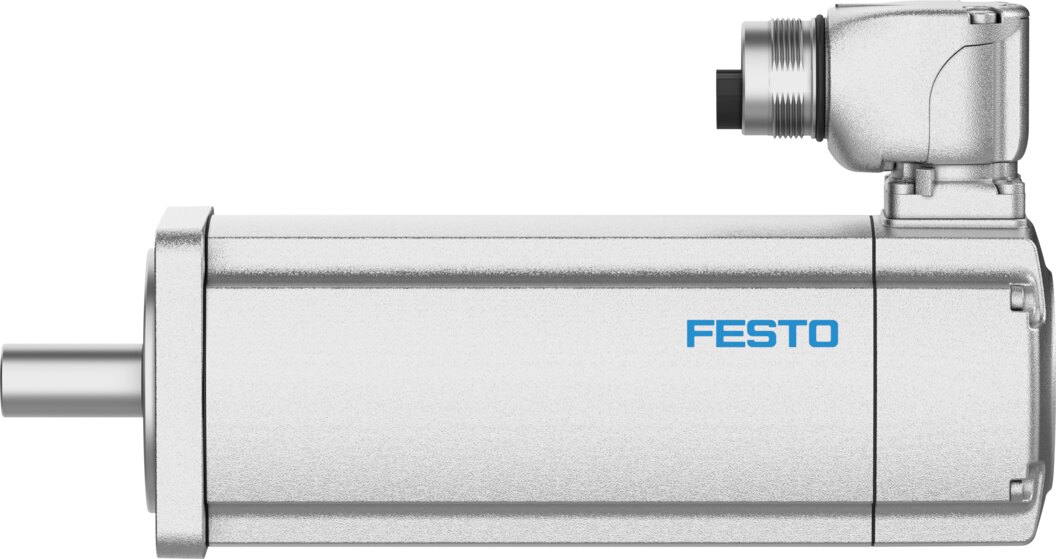

Servomotor 325 V, 1,15 Nm Stillstandsmoment, Multiturn-Sicherheitsgeber, Haltebremse EMMT-AS-60-M-LS-RMYB - Festo 8160635

Festo ✓ Originalprodukt Neuware

Der Servomotor EMMT-AS-60-M-LS-RMYB stellt 1 Nm Nennmoment bei 3000 1/min bereit und erreicht kurzzeitig 3,4 Nm. Die Rotorlage erfasst ein Multiturn-Sicherheitsgeber mit 19 bit Auflösung. Eine Haltebremse mit 2,5 Nm sichert die Last bei abgeschaltetem Antrieb.

Netto
1.051,79 €
zzgl. MwSt.
1.251,63 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8160635
Hersteller-Nr. EMMT-AS-60-M-LS-RMYB
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Servomotor EMMT-AS-60-M-LS-RMYB von Festo ist für 325 V ausgelegt und liefert 1 Nm Nenndrehmoment bei 3000 1/min.

Vorteile

  • Reserve für Beschleunigung: Spitzendrehmoment 3,4 Nm bei 1 Nm Nennmoment
  • Multiturn-Sicherheitsgeber: EnDat 22, 19 bit, 4096 Umdrehungen absolut erfassbar
  • Haltebremse: 2,5 Nm Haltemoment, Betriebsspannung 24 V DC
  • Anschluss: Hybrid-Stecker M23x1, 15-polig
  • Schutzart: IP40 an der Welle, IP67 für Gehäuse und Anschlusstechnik
  • Funktionale Sicherheit: SIL 3 und PL e, Kategorie 3 (siehe Anwenderdokumentation)

Einsatz

Der Motor passt zu Linear- und Drehachsen mit Schnittstellencode 60P.

Technische Daten

Umgebungstemperatur-40 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80 °C mit Derating von -1,5% pro Grad Celsius
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-40 bis 70 °C
Relative Luftfeuchtigkeit0 - 90 %
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1F
Maximale Wicklungstemperatur155 °C
Bemessungsklasse nach EN 60034-1S1
TemperaturüberwachungDigitale Motortemperaturübertragung per EnDat 2.2
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP40
Hinweis zur SchutzartIP67 für Motorgehäuse inklusive Anschlusstechnik
Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955N
WuchtgüteG 2,5
Rastmomentunter 1,0% vom Spitzendrehmoment
Lebensdauer Lager bei Nennbedingungen20000 h
Schnittstellencode Motor Out60P
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikM23x1
Elektrischer Anschluss 1, Anzahl Pole/Adern15
Verschmutzungsgrad2
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
ZulassungRCM Mark, TÜV, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleTÜV 968/INS 464,00/24, UL E342973
Nennbetriebsspannung DC325 V
WicklungsschaltartStern innen
Polpaarzahl5
Stillstandsdrehmoment1,15 Nm
Nenndrehmoment1 Nm
Spitzendrehmoment3,4 Nm
Nenndrehzahl3000 1/min
Maximale Drehzahl6800 1/min
Maximale mechanische Drehzahl16000 1/min
Winkelbeschleunigung100000 rad/s²
Nennleistung Motor310 W
Dauerstillstandsstrom2,5 A
Nennstrom Motor2,2 A
Spitzenstrom11 A
Motorkonstante0,45 Nm/A
Stillstandsdrehmomentkonstante0,53 Nm/A
Spannungskonstante Phase-Phase32 mVmin
Wicklungswiderstand Phase-Phase4,85 Ohm
Wicklungsinduktivität Phase-Phase20 mH
Wicklung Längsinduktivität Ld (Phase)8 mH
Wicklung Querinduktivität Lq (Phase)10 mH
Elektrische Zeitkonstante2,7 ms
Thermische Zeitkonstante42 min
Thermischer Widerstand1,3 K/W
Messflansch250 x 250 x 15 mm, Stahl
Gesamtabtriebsträgheitsmoment0,373 kgcm²
Produktgewicht1850 g
Zulässige axiale Wellenbelastung70 N
Zulässige radiale Wellenbelastung350 N
RotorlagegeberSafety Encoder absolut multi turn
Rotorlagegeber HerstellerbezeichnungEQI 1131
Rotorlagegeber absolut erfassbare Umdrehungen4096
Rotorlagegeber SchnittstelleEnDat 22
Rotorlagegeber Messprinzipinduktiv
Rotorlagegeber Betriebsspannung DC5 V
Rotorlagegeber Betriebsspannungsbereich DC3,6 bis 14 V
Rotorlagegeber Positionswerte pro Umdrehung524288
Rotorlagegeber Auflösung19 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung-120 bis 120 arcsec
Haltemoment Bremse2,5 Nm
Betriebsspannung DC Bremse24 V
Stromaufnahme Bremse0,46 A
Leistungsaufnahme Bremse11 W
Spulenwiderstand Bremse52,4 Ohm
Spuleninduktivität Bremse700 mH
Trennzeit Bremse35 ms
Schließzeit Bremse10 ms
Ansprechverzug DC Bremse2 ms
Maximale Leerlaufdrehzahl Bremse10000 1/min
Maximale Reibarbeit je Bremsvorgang5600 J
Anzahl Notstopps pro Stunde1
Gesamte Reibarbeit Bremse615 kJ
Massenträgheitsmoment Bremse0,074 kgcm²
Schaltspiele Haltebremse10 Millionen Leerbetätigungen (ohne Reibarbeit)
SicherheitsbauteilSicherheitsbauteil
maximaler SILSicherheits-Integritätslevel 3, siehe Anwenderdokumentation
Sicherheits-Teilfunktionen bis SIL2Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten
Sicherheits-Teilfunktionen bis SIL3Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten, nur mit Zusatzsoftwarefunktion im Antriebsregler
maximaler PL und KategoriePerformance Level e, Kategorie 3, siehe Anwenderdokumentation
Sicherheits-Teilfunktion bis PL d, Kategorie 3Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten
Sicherheits-Teilfunktion bis PL e, Kategorie 3Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten, nur mit Zusatzsoftwarefunktion im Antriebsregler
PFHd, Teilkomponente15 x 10 × 10⁻⁹, Encoder
Gebrauchsdauer Tm, Teilkomponente20 Jahre, Rotorlagegeber
Gewicht2 kg
HerstellerFesto
Hersteller-Nr.EMMT-AS-60-M-LS-RMYB
EAN4052568652012
Zolltarifnummer85015100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Betriebsspannung325 V DC
SerieEMMT
Temperatur (max.)40
