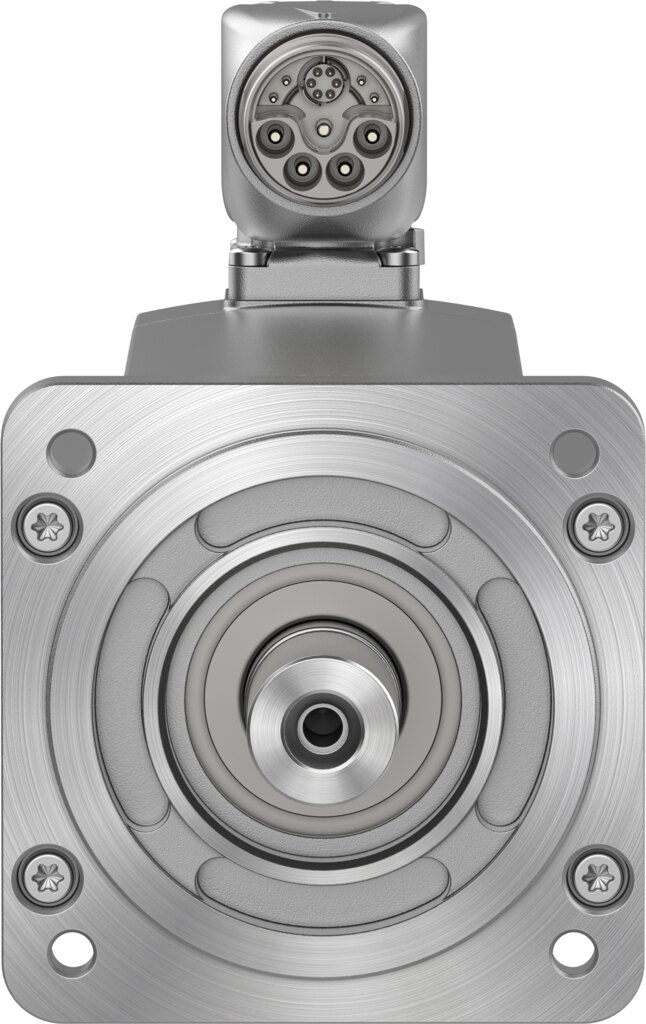

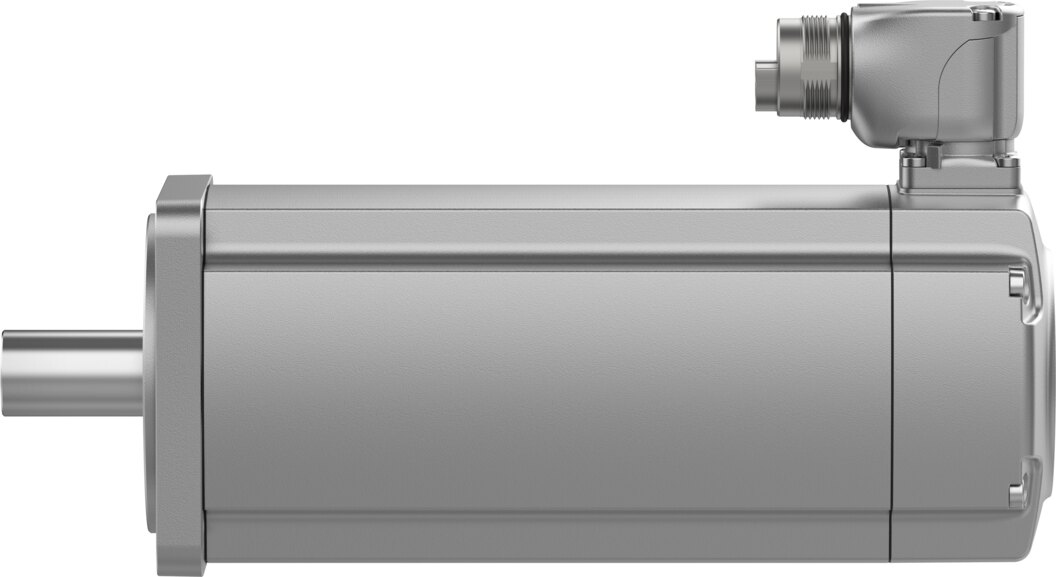

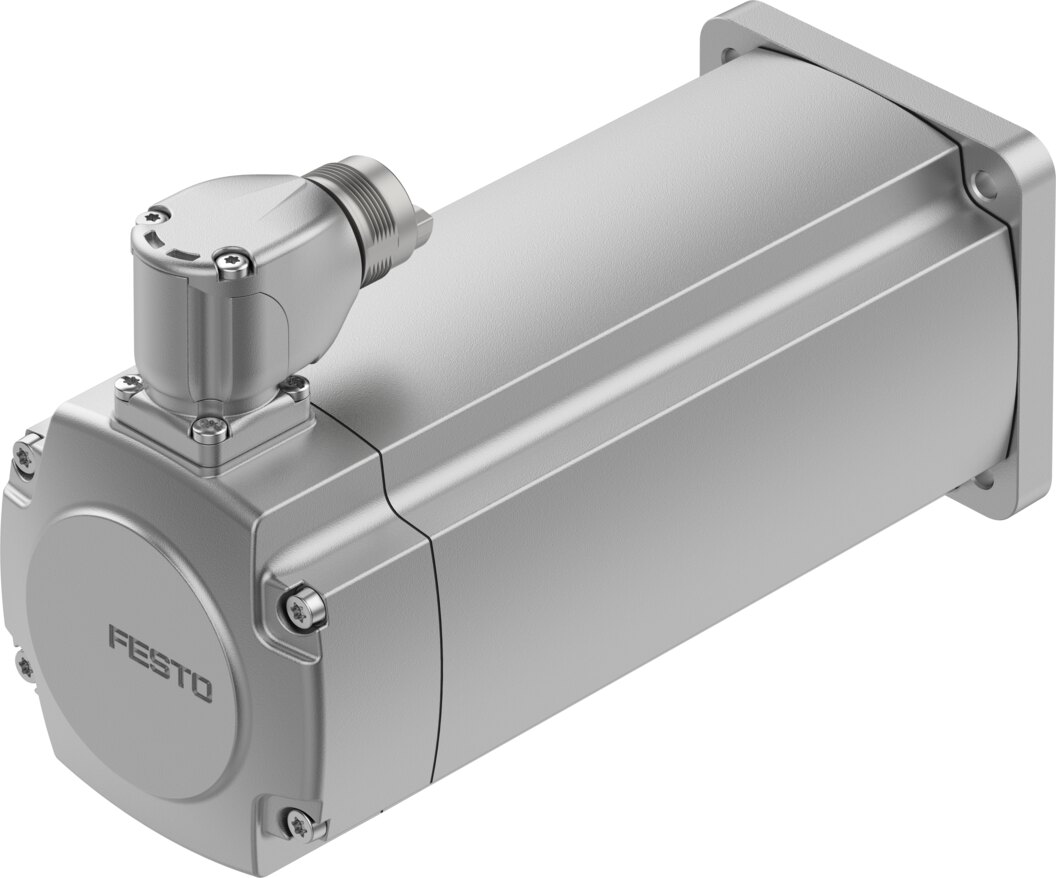

Servomotor 690 W, 2,6 Nm Stillstandsmoment, Haltebremse, Multiturn-Encoder EMMT-AS-80-M-LS-RMB - Festo 5255436

Festo ✓ Originalprodukt Neuware

2,2 Nm Nenndrehmoment und 6,4 Nm Spitzenmoment machen den EMMT-AS-80-M-LS-RMB zum Antrieb für dynamische Positionieraufgaben. Nennleistung 690 W bei 3000 1/min, ausgelegt für 325 V DC. Ein Multiturn-Absolutwertgeber (EnDat 22) erfasst die Rotorlage, die Haltebremse hält 4,5 Nm.

Netto
1.041,88 €
zzgl. MwSt.
1.239,84 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-5255436
Hersteller-Nr. EMMT-AS-80-M-LS-RMB
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

2,2 Nm Nenndrehmoment bei 3000 1/min: der Festo Servomotor EMMT-AS-80-M-LS-RMB bringt 690 W Nennleistung an die Achse. Das Gesamtträgheitsmoment beträgt 1,285 kgcm².

Vorteile

  • Spitzendrehmoment 6,4 Nm für kurze Takt- und Beschleunigungsphasen
  • Drehzahl bis 6150 1/min, Nenndrehzahl 3000 1/min
  • Multiturn-Absolutwertgeber mit 4096 absolut erfassbaren Umdrehungen, keine Referenzfahrt nach dem Einschalten
  • Haltebremse 4,5 Nm, Betriebsspannung 24 V DC
  • Rastmoment unter 1,0 % des Spitzendrehmoments, ruhiger Rundlauf auch bei kleinen Drehzahlen
  • Schutzart IP40, Umgebungstemperatur -15 bis 40 °C

Einsatz

Der EMMT-AS-80-M-LS-RMB treibt Linearachsen, Spindeln und Getriebe an. Zulässig sind 620 N radiale Wellenbelastung.

Technische Daten

TypEMMT-AS-80-M-LS-RMB
Festo-Nr.5255436
Gewicht4,1 kg
Umgebungstemperatur-15 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80 °C mit Derating von -1,5% pro Grad Celsius
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeit0 - 90 %
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1F
Maximale Wicklungstemperatur155 °C
Bemessungsklasse nach EN 60034-1S1
TemperaturüberwachungDigitale Motortemperaturübertragung per EnDat 2.2
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP40
Hinweis zur SchutzartIP67 für Motorgehäuse inklusive Anschlusstechnik
Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955N
WuchtgüteG 2,5
Rastmoment&lt,1,0% vom Spitzendrehmoment
Lebensdauer Lager bei Nennbedingungen20000 h
Schnittstellencode Motor Out80P
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikM23x1
Elektrischer Anschluss 1, Anzahl Pole/Adern15
Elektrischer Anschluss 1, Anschlussbild00995913
Verschmutzungsgrad2
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
ZulassungRCM Mark, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleUL E342973
Nennbetriebsspannung DC325 V
WicklungsschaltartStern innen
Polpaarzahl5
Stillstandsdrehmoment2,6 Nm
Nenndrehmoment2,2 Nm
Spitzendrehmoment6,4 Nm
Nenndrehzahl3000 1/min
Maximale Drehzahl6150 1/min
Maximale mechanische Drehzahl14000 1/min
Nennleistung Motor690 W
Dauerstillstandsstrom4,9 A
Nennstrom Motor4,1 A
Spitzenstrom17,1 A
Motorkonstante0,54 Nm/A
Stillstandsdrehmomentkonstante0,62 Nm/A
Spannungskonstante Phase-Phase37,3 mVmin
Wicklungswiderstand Phase-Phase2,04 Ohm
Wicklungsinduktivität Phase-Phase8,9 mH
Wicklung Längsinduktivität Ld (Phase)5,4 mH
Wicklung Querinduktivität Lq (Phase)6,6 mH
Elektrische Zeitkonstante6,5 ms
Thermische Zeitkonstante45 min
Thermischer Widerstand0,78 K/W
Messflansch250 x 250 x 15 mm, Stahl
Gesamtabtriebsträgheitsmoment1,285 kgcm²
Produktgewicht3360 g
Zulässige axiale Wellenbelastung120 N
Zulässige radiale Wellenbelastung620 N
RotorlagegeberEncoder absolut multi turn
Rotorlagegeber HerstellerbezeichnungEQI 1131
Rotorlagegeber absolut erfassbare Umdrehungen4096
Rotorlagegeber SchnittstelleEnDat 22
Rotorlagegeber Messprinzipinduktiv
Rotorlagegeber Betriebsspannung DC5 V
Rotorlagegeber Betriebsspannungsbereich DC3,6 bis 14 V
Rotorlagegeber Positionswerte pro Umdrehung524288
Rotorlagegeber Auflösung19 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung-120 bis 120 arcsec
Haltemoment Bremse4,5 Nm
Betriebsspannung DC Bremse24 V
Stromaufnahme Bremse0,5 A
Leistungsaufnahme Bremse12 W
Spulenwiderstand Bremse48 Ohm
Spuleninduktivität Bremse1000 mH
Trennzeit Bremse55 ms
Schließzeit Bremse15 ms
Ansprechverzug DC Bremse3 ms
Maximale Leerlaufdrehzahl Bremse10000 1/min
Maximale Reibarbeit je Bremsvorgang8200 J
Massenträgheitsmoment Bremse0,249 kgcm²
Schaltspiele Haltebremse10 Millionen Leerbetätigungen (ohne Reibarbeit)
MTTF, Teilkomponente190 Jahre, Rotorlagegeber
EnergieeffizienzENEFF (CN) / Class 2
HerstellerFesto
Hersteller-Nr.EMMT-AS-80-M-LS-RMB
EAN4052568460372
Zolltarifnummer85015100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungMultiturn-Absolutwertgeber, mit Haltebremse
NormDIN EN 60034-1, DIN EN 60034-7, DIN EN 60034
Betriebsspannung325 V DC
SerieEMMT
Temperatur (max.)40
