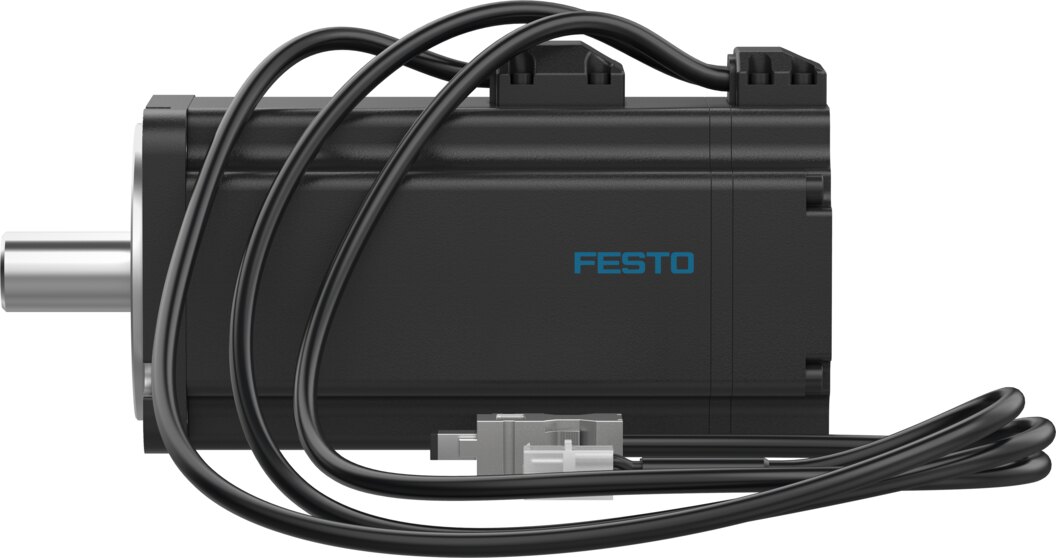

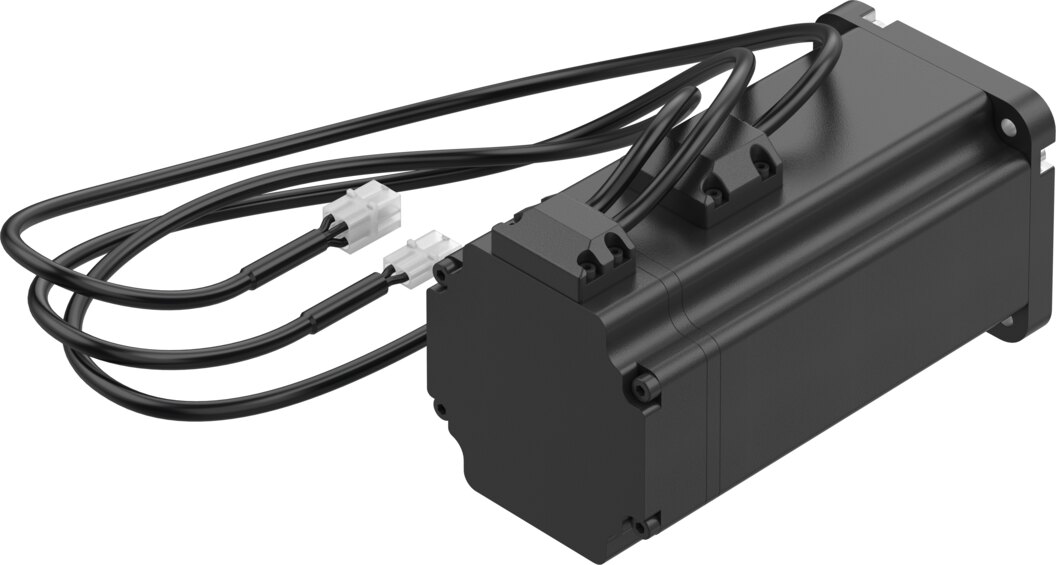

Servomotor EMMB-AS-80-07-S30SB - Festo 8097188
Netto
zzgl. MwSt.
800,47 € inkl. 19 % MwSt., zzgl. Versand
672,66 €
Artikel
FES-8097188
Hersteller-Nr.
EMMB-AS-80-07-S30SB
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Umgebungstemperatur | -15 ... 40 °C |
|---|---|
| Hinweis zur Umgebungstemperatur | bis 60 °C mit Derating von -1,5% pro Grad Celsius |
| Max. Aufstellhöhe | 4000 m |
| Hinweis zur max. Aufstellhöhe | ab 1.000 m nur mit Derating von -1,0% pro 100 m |
| Lagertemperatur | -20 ... 55 °C |
| Relative Luftfeuchtigkeit | 0 - 90 % |
| Entspricht Norm | IEC 60034 |
| Wärmeklasse nach EN 60034-1 | F |
| Max. Wicklungstemperatur | 155 °C |
| Bemessungsklasse nach EN 60034-1 | S1 |
| Temperaturüberwachung | Digitale Motortemperaturübertragung per Nikon A-Format |
| Motorbauform n. EN 60034-7 | IM V1, IM V3 |
| Einbaulage | beliebig |
| Schutzart | IP65 |
| Hinweis zur Schutzart | IP40 für Motorwelle ohne Radialwellendichtring, IP54 für Motorwelle mit Radialwellendichtring, IP65 für Motorgehäuse ohne Anschlusstechnik |
| Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955 | N |
| Wuchtgüte | G 2,5 |
| Lebensdauer Lager bei Nennbedingungen | 20000 h |
| Elektrischer Anschluss 1, Anschlussart | Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | Anschlussbild RE |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 6 |
| Elektrischer Anschluss 1, Anschlussbild | 00995792 |
| Verschmutzungsgrad | 2 |
| Werkstoff-Hinweis | RoHS konform |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Zulassung | c UL us - Recognized (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel |
| Zertifikat ausstellende Stelle | UL E342973 |
| Nennbetriebsspannung DC | 300 V |
| Nennspannung DC | 300 V |
| Wicklungsschaltart | Stern innen |
| Polpaarzahl | 3 |
| Stillstandsdrehmoment | 2,63 Nm |
| Nenndrehmoment | 2,39 Nm |
| Spitzendrehmoment | 7,17 Nm |
| Nenndrehzahl | 3000 1/min |
| Max. Drehzahl | 5000 1/min |
| Max. mechanische Drehzahl | 10000 1/min |
| Nennleistung Motor | 750 W |
| Dauerstillstandsstrom | 4,2 A |
| Nennstrom Motor | 3,8 A |
| Spitzenstrom | 11,4 A |
| Motorkonstante | 0,662 Nm/A |
| Spannungskonstante Phase-Phase | 40 mVmin |
| Wicklungswiderstand Phase-Phase | 2,1 Ohm |
| Wicklungsinduktivität Phase-Phase | 10,5 mH |
| Elektrische Zeitkonstante | 5 ms |
| Messflansch | 255 x 255 x 8 mm, Aluminium |
| Gesamtabtriebsträgheitsmoment | 0,978 kgcm² |
| Produktgewicht | 3400 g |
| Zulässige axiale Wellenbelastung | 167,5 N |
| Zulässige radiale Wellenbelastung | 335 N |
| Rotorlagegeber | Encoder absolut single turn |
| Rotorlagegeber Herstellerbezeichnung | SAR-ML50AJC00 |
| Rotorlagegeber absolut erfassbare Umdrehungen | 1 |
| Rotorlagegeber Schnittstelle | Nikon A-Format |
| Rotorlagegeber Messprinzip | optisch |
| Rotorlagegeber Betriebsspannung DC | 5 V |
| Rotorlagegeber Betriebsspannungsbereich DC | 4,75 ... 5,25 V |
| Rotorlagegeber Positionswerte pro Umdrehung | 1048576 |
| Rotorlagegeber Auflösung | 20 bit |
| Rotorlagegeber Systemgenauigkeit Winkelmessung | -120 ... 120 arcsec |
| Haltemoment Bremse | 3,2 Nm |
| Betriebsspannung DC Bremse | 24 V |
| Leistungsaufnahme Bremse | 11,5 W |
| Energieeffizienz | ENEFF (CN) / Class 2 |
| Gewicht | 3,6 kg |
| Hersteller | Festo |
| Hersteller-Nr. | EMMB-AS-80-07-S30SB |
| EAN | 4052568459154 |
| Zolltarifnummer | 85015100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
