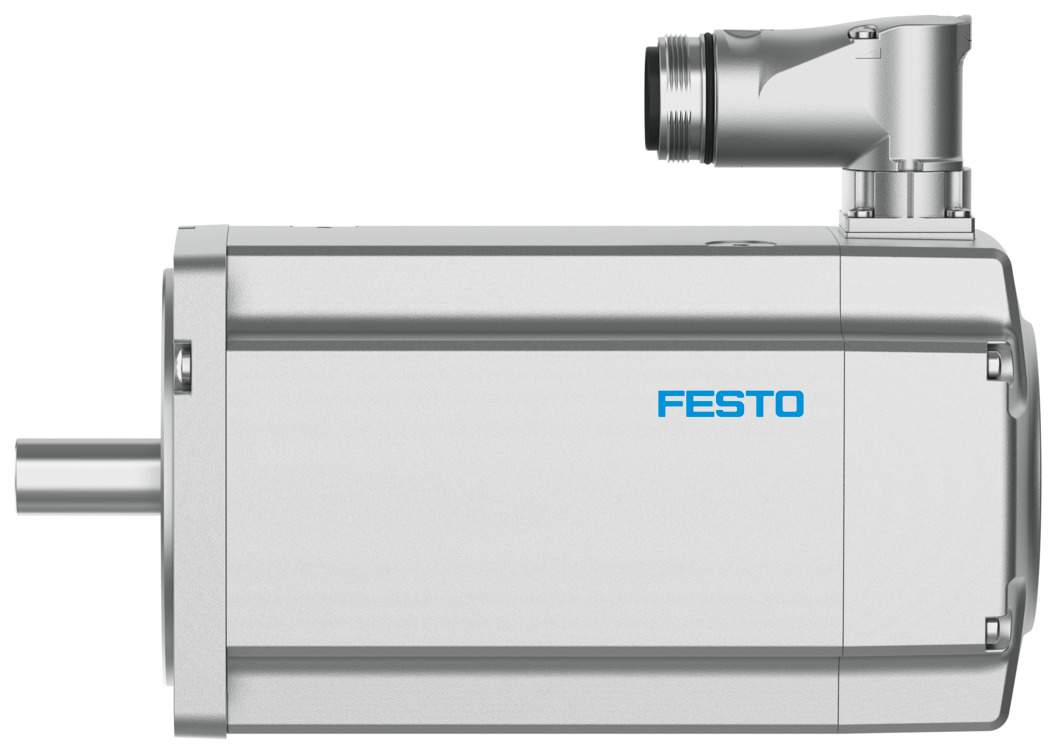

Servomotor 4948 W, 33 Nm Stillstandsmoment, Haltebremse, Singleturn-Encoder EMMT-AS-150-MK-HV-R3SB - Festo 8148291

Festo ✓ Originalprodukt Neuware

Der Servomotor EMMT-AS-150-MK-HV-R3SB liefert 13,5 Nm Nennmoment und kurzzeitig bis 60 Nm für schnelle Beschleunigung. Nennleistung 4948 W bei 3500 1/min, ausgelegt für 680 V DC. Ein Singleturn-Absolutwertgeber (EnDat 22) erfasst die Rotorlage, die Haltebremse hält 45 Nm.

Netto
2.768,37 €
zzgl. MwSt.
3.294,36 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8148291
Hersteller-Nr. EMMT-AS-150-MK-HV-R3SB
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

13,5 Nm Nenndrehmoment bei 3500 1/min: der Festo Servomotor EMMT-AS-150-MK-HV-R3SB bringt 4948 W Nennleistung an die Achse. Das Gesamtträgheitsmoment beträgt 46,9 kgcm².

Vorteile

  • Spitzendrehmoment 60 Nm für kurze Takt- und Beschleunigungsphasen
  • Drehzahl bis 5051 1/min, Nenndrehzahl 3500 1/min
  • Singleturn-Absolutwertgeber mit 19 bit Auflösung, Schnittstelle EnDat 22
  • Haltebremse 45 Nm, Betriebsspannung 24 V DC
  • Rastmoment unter 1,0 % des Spitzendrehmoments, ruhiger Rundlauf auch bei kleinen Drehzahlen
  • Schutzart IP21, Umgebungstemperatur -15 bis 40 °C

Einsatz

Für elektrische Achsen, Handhabungssysteme und Rundtakttische. Der EMMT-AS-150-MK-HV-R3SB wird an einem Servoregler für 680 V DC Zwischenkreisspannung betrieben.

Technische Daten

TypEMMT-AS-150-MK-HV-R3SB
Festo-Nr.8148291
Umgebungstemperatur-15 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80 °C mit Derating von -1,5% pro Grad Celsius
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeit0 - 90 %
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1F
Maximale Wicklungstemperatur155 °C
Bemessungsklasse nach EN 60034-1S1
TemperaturüberwachungDigitale Motortemperaturübertragung per EnDat 2.2
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP21
Hinweis zur SchutzartIP67 für Motorgehäuse inklusive Anschlusstechnik
Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955N
WuchtgüteG 2,5
Rastmoment&lt,1,0% vom Spitzendrehmoment
Lebensdauer Lager bei Nennbedingungen20000 h
Wellenausführung PassfederDIN 6885, A 8 x 7 x 36
Schnittstellencode Motor Out150A
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikM40x1
Elektrischer Anschluss 1, Anzahl Pole/Adern15
Elektrischer Anschluss 1, Anschlussbild00997380
Verschmutzungsgrad2
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Schwingfestigkeitgemäß EN 60068-2-6
Schockfestigkeitgemäß EN 60068-2-29, 15 g/11 ms nach EN 60068-2-27
ZulassungRCM Mark, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleUL E342973
Nennbetriebsspannung DC680 V
WicklungsschaltartStern innen
Polpaarzahl5
Stillstandsdrehmoment33 Nm
Nenndrehmoment13,5 Nm
Spitzendrehmoment60 Nm
Nenndrehzahl3500 1/min
Maximale Drehzahl5051 1/min
Maximale mechanische Drehzahl10000 1/min
Winkelbeschleunigung100000 rad/s²
Nennleistung Motor4948 W
Dauerstillstandsstrom24 A
Nennstrom Motor10,2 A
Spitzenstrom50 A
Motorkonstante1,32 Nm/A
Stillstandsdrehmomentkonstante1,54 Nm/A
Spannungskonstante Phase-Phase92,9 mVmin
Wicklungswiderstand Phase-Phase0,211 Ohm
Wicklungsinduktivität Phase-Phase3,3 mH
Wicklung Längsinduktivität Ld (Phase)1,65 mH
Wicklung Querinduktivität Lq (Phase)1,65 mH
Elektrische Zeitkonstante15,6 ms
Thermische Zeitkonstante45 min
Thermischer Widerstand0,46 K/W
Messflansch450 x 450 x 30 mm, Stahl
Gesamtabtriebsträgheitsmoment46,9 kgcm²
Produktgewicht22200 g
Zulässige axiale Wellenbelastung217 N
Zulässige radiale Wellenbelastung1085 N
RotorlagegeberEncoder absolut single turn
Rotorlagegeber HerstellerbezeichnungECI 1319
Rotorlagegeber absolut erfassbare Umdrehungen1
Rotorlagegeber SchnittstelleEnDat 22
Rotorlagegeber Messprinzipinduktiv
Rotorlagegeber Betriebsspannung DC5 V
Rotorlagegeber Betriebsspannungsbereich DC3,6 bis 14 V
Rotorlagegeber Positionswerte pro Umdrehung524288
Rotorlagegeber Auflösung19 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung-65 bis 65 arcsec
Haltemoment Bremse45 Nm
Betriebsspannung DC Bremse24 V
Stromaufnahme Bremse1,08 A
Leistungsaufnahme Bremse26 W
Trennzeit Bremse230 ms
Schließzeit Bremse45 ms
Ansprechverzug DC Bremse6 ms
Maximale Leerlaufdrehzahl Bremse10000 1/min
Maximale Reibarbeit je Bremsvorgang28000 J
Anzahl Notstopps pro Stunde1
Gesamte Reibarbeit Bremse2600 kJ
Massenträgheitsmoment Bremse8,2 kgcm²
Schaltspiele Haltebremse5 Millionen Leerbetätigungen (ohne Reibarbeit)
MTTF, Teilkomponente190 Jahre, Rotorlagegeber
HerstellerFesto
Hersteller-Nr.EMMT-AS-150-MK-HV-R3SB
EAN4052568591311
Zolltarifnummer85015220
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungSingleturn-Absolutwertgeber, mit Haltebremse
NormDIN EN 60034-1, DIN EN 60034-7, DIN EN 60034
SerieEMMT
Temperatur (max.)40
