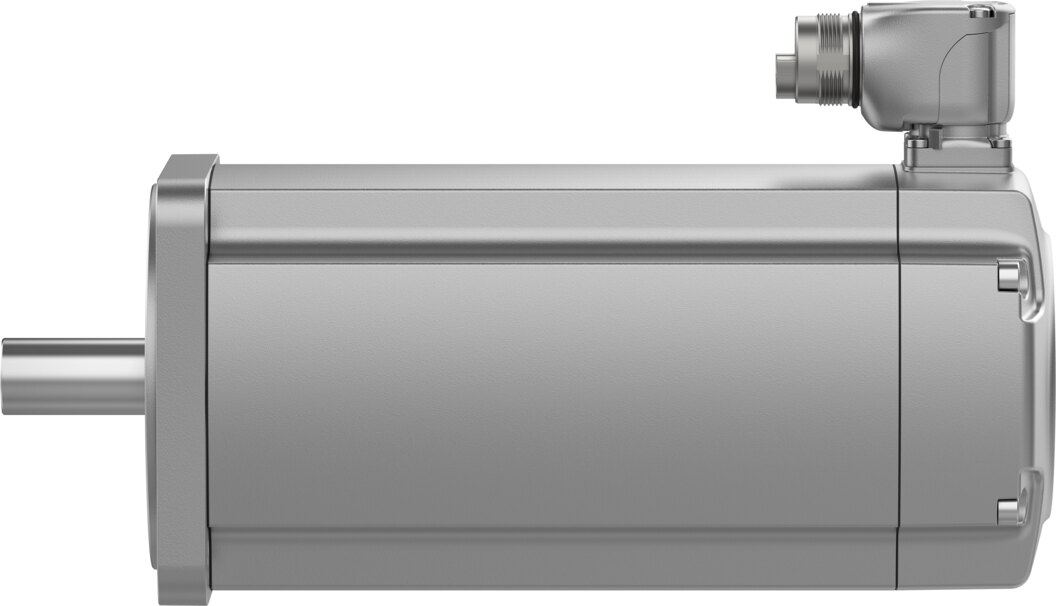

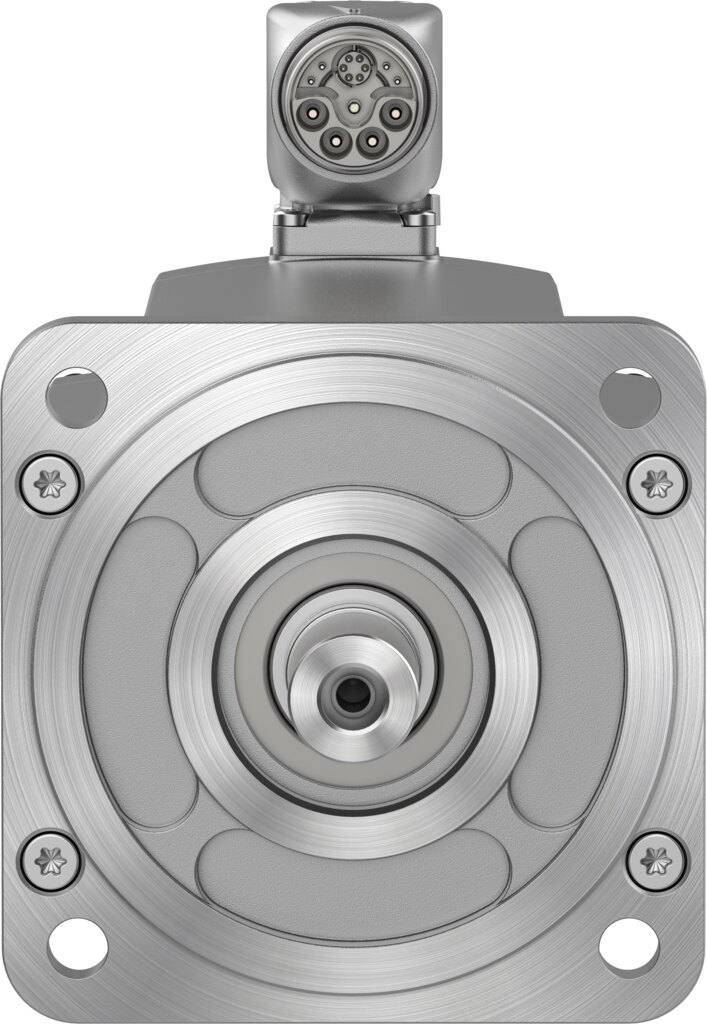

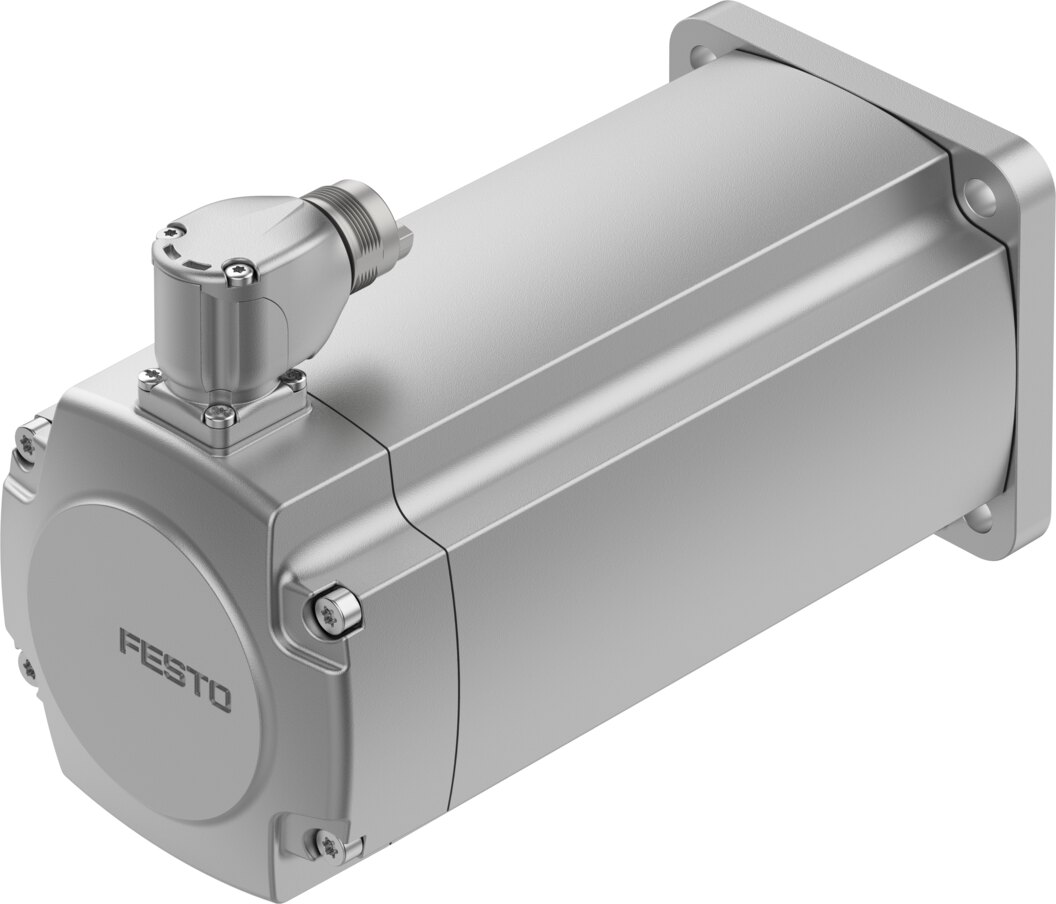

Servomotor 1770 W, 8,6 Nm Stillstandsmoment, Singleturn-Encoder EMMT-AS-100-M-HS-RS - Festo 5255530

Festo ✓ Originalprodukt Neuware

Der Servomotor EMMT-AS-100-M-HS-RS liefert 6,3 Nm Nennmoment und kurzzeitig bis 22,4 Nm für schnelle Beschleunigung. Nennleistung 1770 W bei 2700 1/min, ausgelegt für 680 V DC. Ein Singleturn-Absolutwertgeber (EnDat 22) erfasst die Rotorlage.

Netto
956,57 €
zzgl. MwSt.
1.138,32 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-5255530
Hersteller-Nr. EMMT-AS-100-M-HS-RS
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Festo EMMT-AS-100-M-HS-RS ist ein Servomotor mit 1770 W Nennleistung und 8,6 Nm Stillstandsmoment. Das Gesamtträgheitsmoment beträgt 4,46 kgcm².

Vorteile

  • Spitzendrehmoment 22,4 Nm für kurze Takt- und Beschleunigungsphasen
  • Drehzahl bis 4790 1/min, Nenndrehzahl 2700 1/min
  • Singleturn-Absolutwertgeber mit 19 bit Auflösung, Schnittstelle EnDat 22
  • Rastmoment unter 1,0 % des Spitzendrehmoments, ruhiger Rundlauf auch bei kleinen Drehzahlen
  • Schutzart IP40, Umgebungstemperatur -40 bis 40 °C

Einsatz

Typische Einsätze sind Positionierachsen, Zuführungen und Pick-and-Place-Systeme. Vor dem Anbau Schnittstelle und Wellenbelastung des EMMT-AS-100-M-HS-RS mit der Mechanik abgleichen.

Technische Daten

TypEMMT-AS-100-M-HS-RS
Festo-Nr.5255530
Gewicht8 kg
Umgebungstemperatur-40 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80 °C mit Derating von -1,5% pro Grad Celsius
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-40 bis 70 °C
Relative Luftfeuchtigkeit0 - 90 %
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1F
Maximale Wicklungstemperatur155 °C
Bemessungsklasse nach EN 60034-1S1
TemperaturüberwachungDigitale Motortemperaturübertragung per EnDat 2.2
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP40
Hinweis zur SchutzartIP67 für Motorgehäuse inklusive Anschlusstechnik
Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955N
WuchtgüteG 2,5
Rastmoment&lt,1,0% vom Spitzendrehmoment
Lebensdauer Lager bei Nennbedingungen20000 h
Schnittstellencode Motor Out100A
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikM23x1
Elektrischer Anschluss 1, Anzahl Pole/Adern15
Elektrischer Anschluss 1, Anschlussbild00995913
Verschmutzungsgrad2
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
ZulassungRCM Mark, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleUL E342973
Nennbetriebsspannung DC680 V
WicklungsschaltartStern innen
Polpaarzahl5
Stillstandsdrehmoment8,6 Nm
Nenndrehmoment6,3 Nm
Spitzendrehmoment22,4 Nm
Nenndrehzahl2700 1/min
Maximale Drehzahl4790 1/min
Maximale mechanische Drehzahl13000 1/min
Winkelbeschleunigung100000 rad/s²
Nennleistung Motor1770 W
Dauerstillstandsstrom5,9 A
Nennstrom Motor4,3 A
Spitzenstrom22,1 A
Motorkonstante1,46 Nm/A
Stillstandsdrehmomentkonstante1,66 Nm/A
Spannungskonstante Phase-Phase100 mVmin
Wicklungswiderstand Phase-Phase1,84 Ohm
Wicklungsinduktivität Phase-Phase20,4 mH
Wicklung Längsinduktivität Ld (Phase)10,2 mH
Wicklung Querinduktivität Lq (Phase)15,3 mH
Elektrische Zeitkonstante16,6 ms
Thermische Zeitkonstante73 min
Thermischer Widerstand0,5 K/W
Messflansch300 x 300 x 20 mm, Stahl
Gesamtabtriebsträgheitsmoment4,46 kgcm²
Produktgewicht7100 g
Zulässige axiale Wellenbelastung200 N
Zulässige radiale Wellenbelastung1110 N
RotorlagegeberEncoder absolut single turn
Rotorlagegeber HerstellerbezeichnungECI 1319
Rotorlagegeber absolut erfassbare Umdrehungen1
Rotorlagegeber SchnittstelleEnDat 22
Rotorlagegeber Messprinzipinduktiv
Rotorlagegeber Betriebsspannung DC5 V
Rotorlagegeber Betriebsspannungsbereich DC3,6 bis 14 V
Rotorlagegeber Positionswerte pro Umdrehung524288
Rotorlagegeber Auflösung19 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung-65 bis 65 arcsec
MTTF, Teilkomponente190 Jahre, Rotorlagegeber
EnergieeffizienzENEFF (CN) / Class 2
HerstellerFesto
Hersteller-Nr.EMMT-AS-100-M-HS-RS
EAN4052568461355
Zolltarifnummer85015220
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungSingleturn-Absolutwertgeber, ohne Haltebremse
NormDIN EN 60034-1, DIN EN 60034-7, DIN EN 60034
SerieEMMT
Temperatur (max.)40
