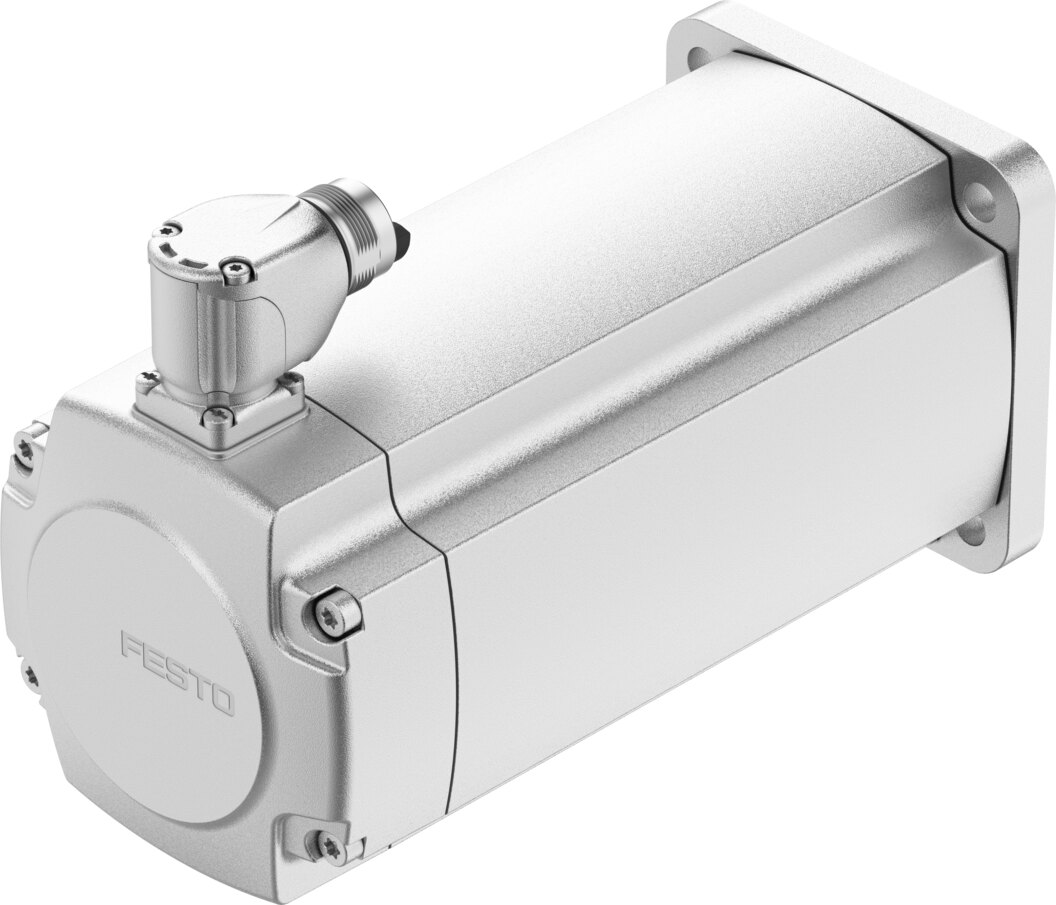

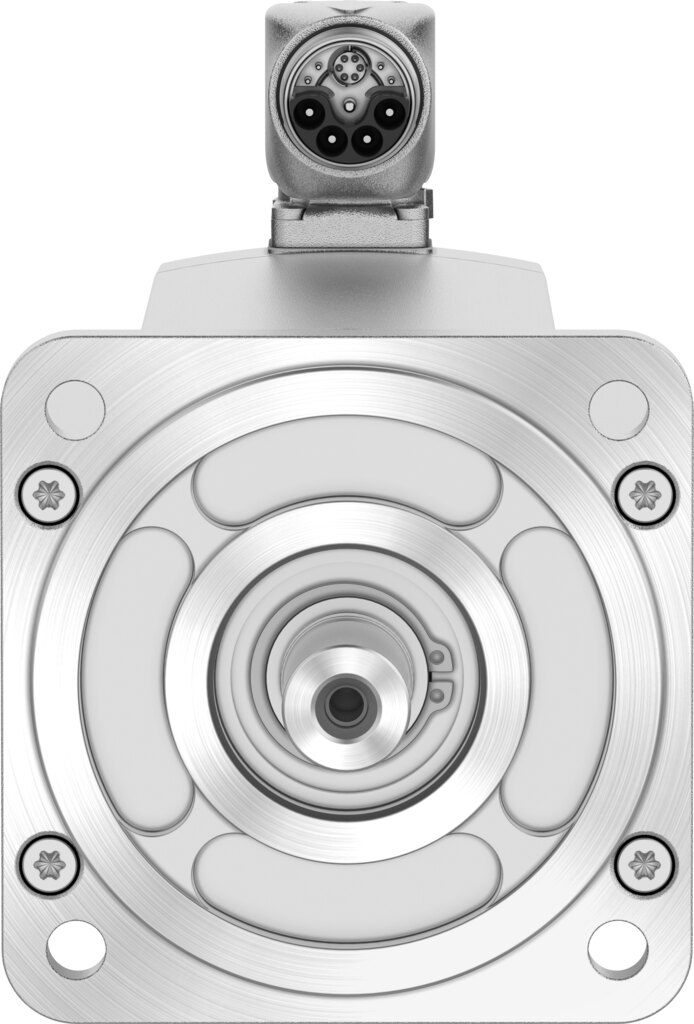

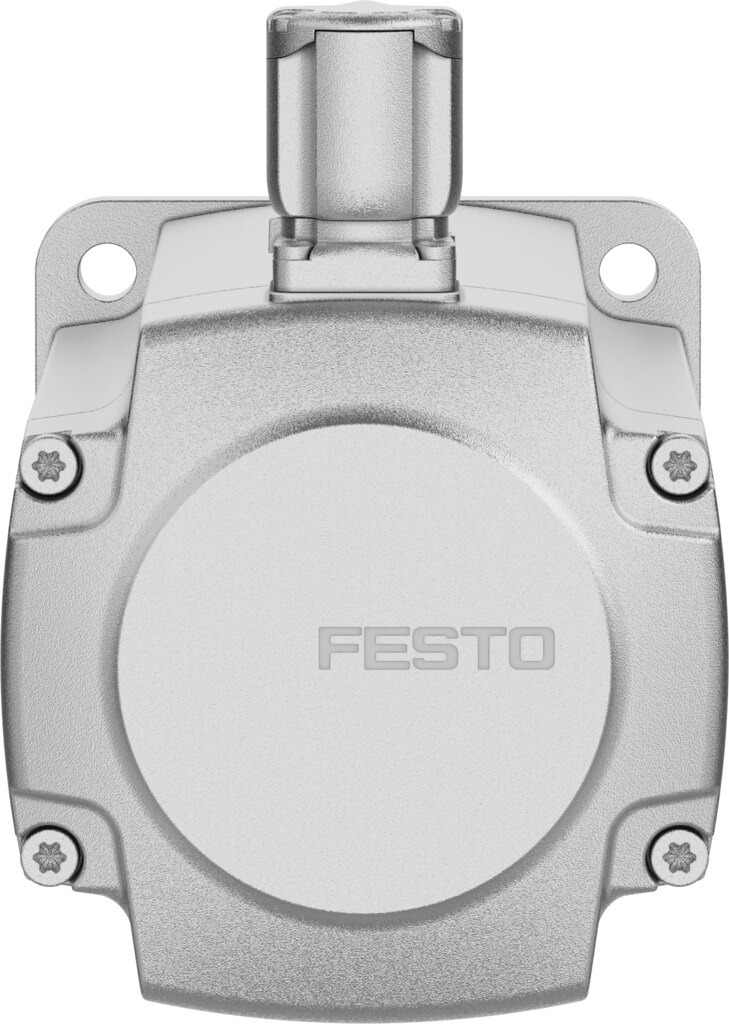

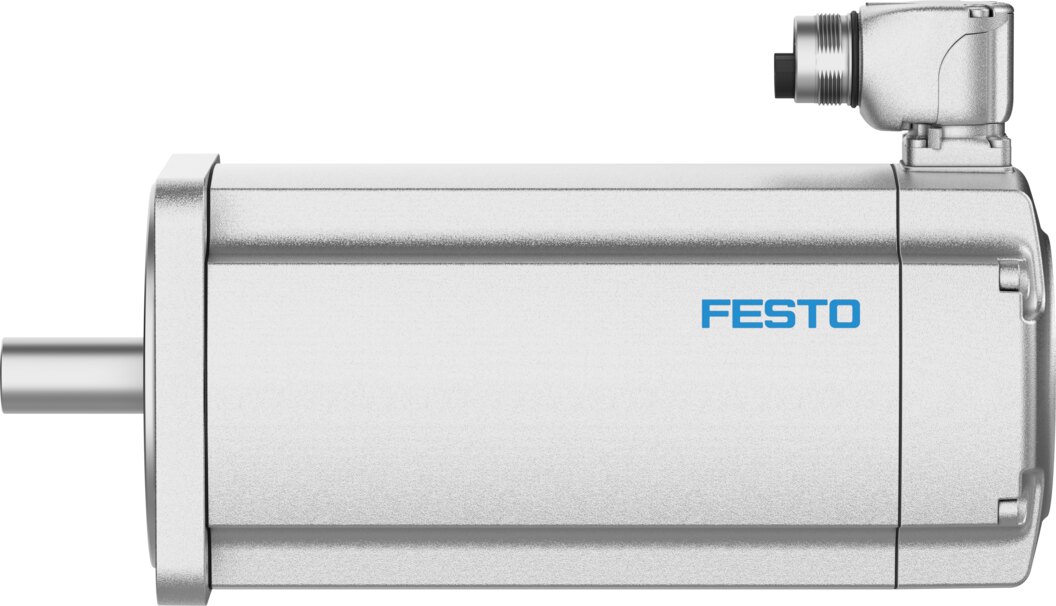

Servomotor 680 V, 8,6 Nm Stillstandsmoment, Multiturn-Sicherheitsgeber EMMT-AS-100-M-HS-RMY - Festo 8160656

Festo ✓ Originalprodukt Neuware

Servomotor EMMT-AS-100-M-HS-RMY für 680 V Zwischenkreisspannung mit 8,6 Nm Stillstandsmoment und bis zu 22,4 Nm Spitzenmoment. Die Rotorlage erfasst ein Multiturn-Sicherheitsgeber mit 19 bit Auflösung. Der Sicherheitsgeber ist bis SIL 3 und PL e einsetzbar.

Netto
1.173,66 €
zzgl. MwSt.
1.396,66 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8160656
Hersteller-Nr. EMMT-AS-100-M-HS-RMY
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Servomotor EMMT-AS-100-M-HS-RMY von Festo ist für 680 V ausgelegt und liefert 6,3 Nm Nenndrehmoment bei 2700 1/min.

Vorteile

  • Reserve für Beschleunigung: Spitzendrehmoment 22,4 Nm bei 6,3 Nm Nennmoment
  • Multiturn-Sicherheitsgeber: EnDat 22, 19 bit, 4096 Umdrehungen absolut erfassbar
  • Anschluss: Hybrid-Stecker M23x1, 15-polig
  • Schutzart: IP40 an der Welle, IP67 für Gehäuse und Anschlusstechnik
  • Funktionale Sicherheit: SIL 3 und PL e, Kategorie 3 (siehe Anwenderdokumentation)
  • Lagerlebensdauer: 20000 h bei Nennbedingungen

Einsatz

Einsatzbereich sind elektrische Antriebe in Montage, Handhabung und Verpackung bei Umgebungstemperaturen von -40 bis 40 °C. Wärmeklasse F nach EN 60034-1 und Bemessungsklasse S1 erlauben Dauerbetrieb mit 6,3 Nm.

Technische Daten

Umgebungstemperatur-40 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80 °C mit Derating von -1,5% pro Grad Celsius
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-40 bis 70 °C
Relative Luftfeuchtigkeit0 - 90 %
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1F
Maximale Wicklungstemperatur155 °C
Bemessungsklasse nach EN 60034-1S1
TemperaturüberwachungDigitale Motortemperaturübertragung per EnDat 2.2
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP40
Hinweis zur SchutzartIP67 für Motorgehäuse inklusive Anschlusstechnik
Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955N
WuchtgüteG 2,5
Rastmomentunter 1,0% vom Spitzendrehmoment
Lebensdauer Lager bei Nennbedingungen20000 h
Schnittstellencode Motor Out100A
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikM23x1
Elektrischer Anschluss 1, Anzahl Pole/Adern15
Verschmutzungsgrad2
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
ZulassungRCM Mark, TÜV, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleTÜV 968/INS 464,00/24, UL E342973
Nennbetriebsspannung DC680 V
WicklungsschaltartStern innen
Polpaarzahl5
Stillstandsdrehmoment8,6 Nm
Nenndrehmoment6,3 Nm
Spitzendrehmoment22,4 Nm
Nenndrehzahl2700 1/min
Maximale Drehzahl4790 1/min
Maximale mechanische Drehzahl13000 1/min
Winkelbeschleunigung100000 rad/s²
Nennleistung Motor1770 W
Dauerstillstandsstrom5,9 A
Nennstrom Motor4,3 A
Spitzenstrom22,1 A
Motorkonstante1,46 Nm/A
Stillstandsdrehmomentkonstante1,66 Nm/A
Spannungskonstante Phase-Phase100 mVmin
Wicklungswiderstand Phase-Phase1,84 Ohm
Wicklungsinduktivität Phase-Phase20,4 mH
Wicklung Längsinduktivität Ld (Phase)10,2 mH
Wicklung Querinduktivität Lq (Phase)15,3 mH
Elektrische Zeitkonstante16,6 ms
Thermische Zeitkonstante73 min
Thermischer Widerstand0,5 K/W
Messflansch300 x 300 x 20 mm, Stahl
Gesamtabtriebsträgheitsmoment4,46 kgcm²
Produktgewicht7100 g
Zulässige axiale Wellenbelastung200 N
Zulässige radiale Wellenbelastung1110 N
RotorlagegeberSafety Encoder absolut multi turn
Rotorlagegeber HerstellerbezeichnungEQI 1331
Rotorlagegeber absolut erfassbare Umdrehungen4096
Rotorlagegeber SchnittstelleEnDat 22
Rotorlagegeber Messprinzipinduktiv
Rotorlagegeber Betriebsspannung DC5 V
Rotorlagegeber Betriebsspannungsbereich DC3,6 bis 14 V
Rotorlagegeber Positionswerte pro Umdrehung524288
Rotorlagegeber Auflösung19 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung-65 bis 65 arcsec
SicherheitsbauteilSicherheitsbauteil
maximaler SILSicherheits-Integritätslevel 3, siehe Anwenderdokumentation
Sicherheits-Teilfunktionen bis SIL2Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten
Sicherheits-Teilfunktionen bis SIL3Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten, nur mit Zusatzsoftwarefunktion im Antriebsregler
maximaler PL und KategoriePerformance Level e, Kategorie 3, siehe Anwenderdokumentation
Sicherheits-Teilfunktion bis PL d, Kategorie 3Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten
Sicherheits-Teilfunktion bis PL e, Kategorie 3Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten, nur mit Zusatzsoftwarefunktion im Antriebsregler
PFHd, Teilkomponente15 x 10 × 10⁻⁹, Encoder
Gebrauchsdauer Tm, Teilkomponente20 Jahre, Rotorlagegeber
EnergieeffizienzENEFF (CN) / Class 2
Gewicht8 kg
HerstellerFesto
Hersteller-Nr.EMMT-AS-100-M-HS-RMY
EAN4052568652227
Zolltarifnummer85015220
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
SerieEMMT
Temperatur (max.)40
