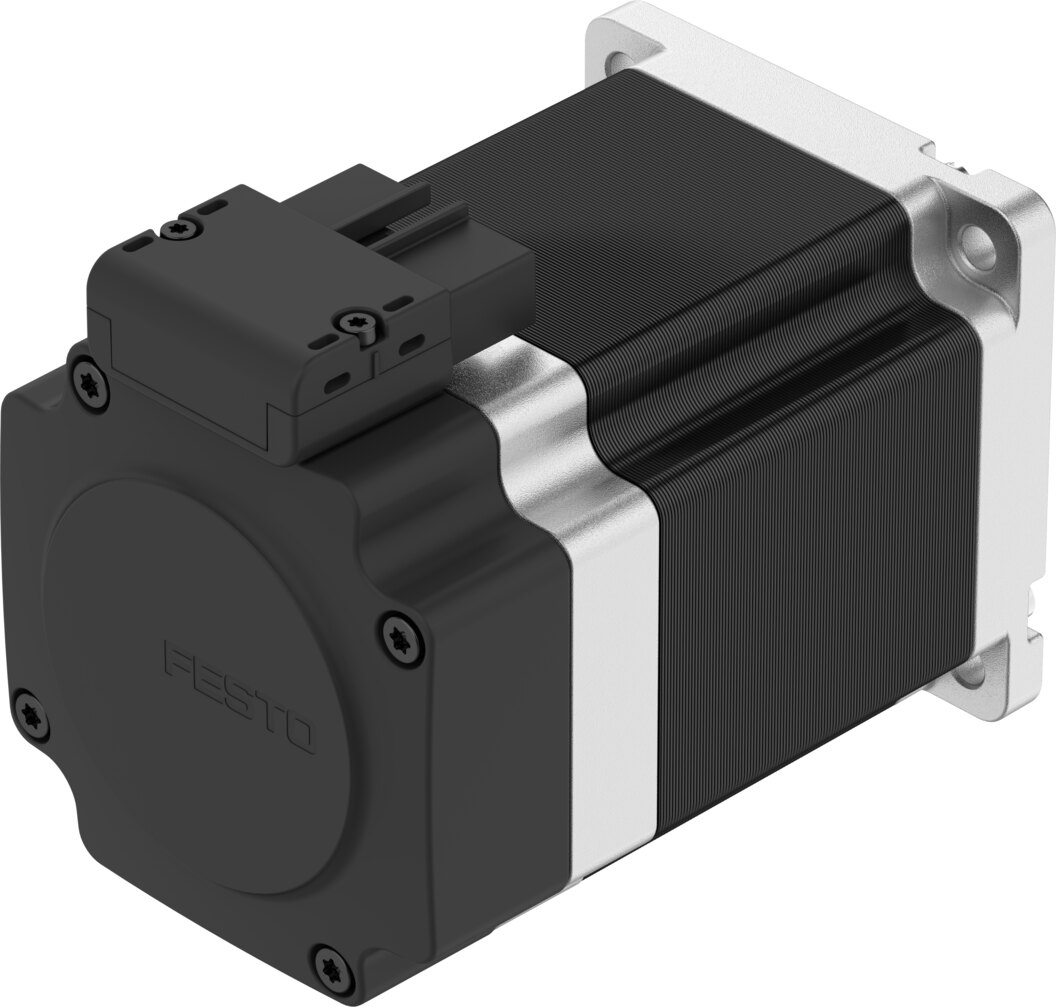

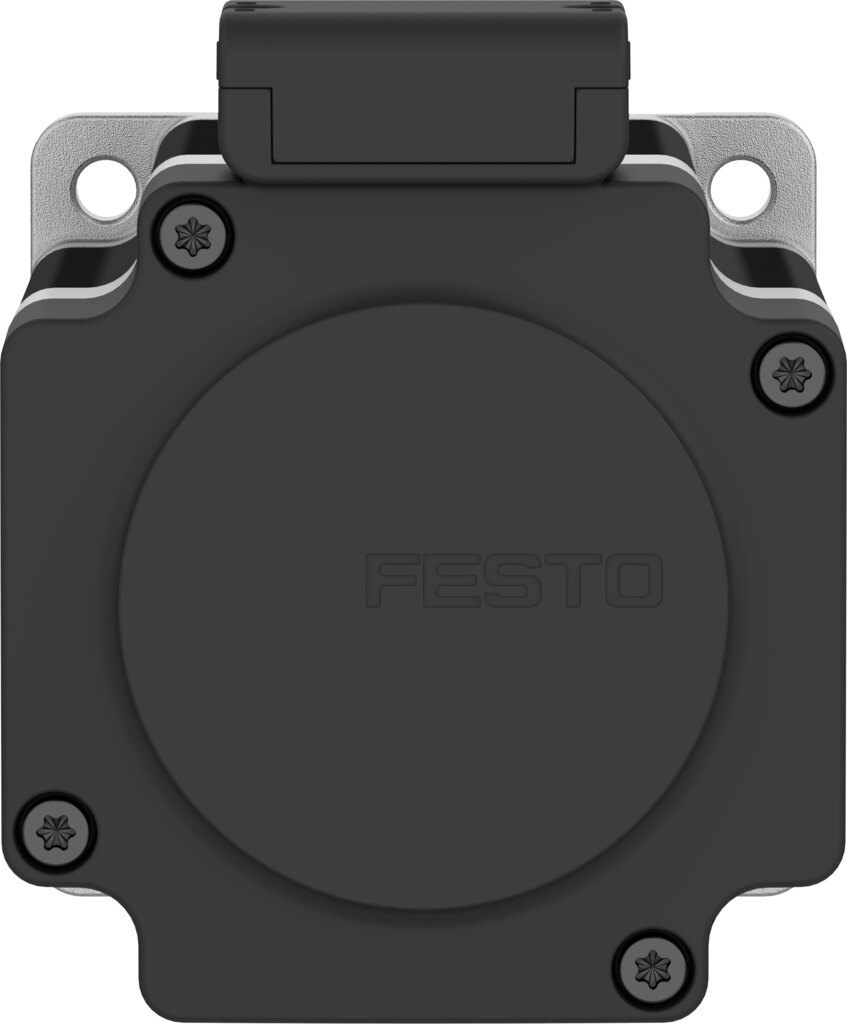

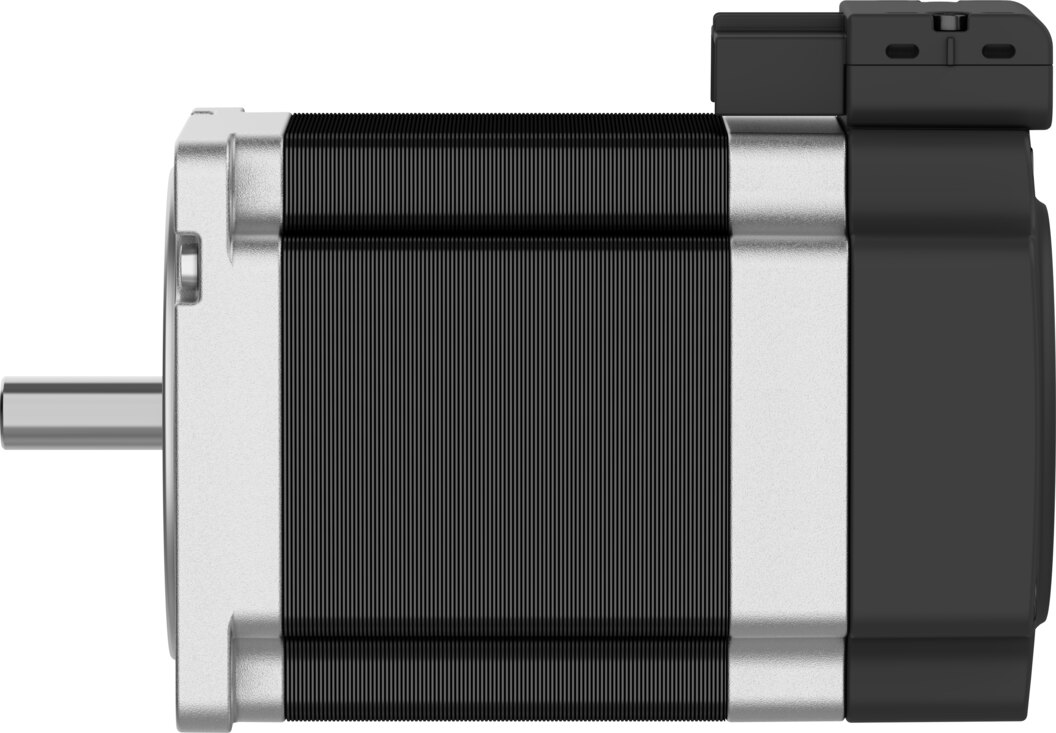

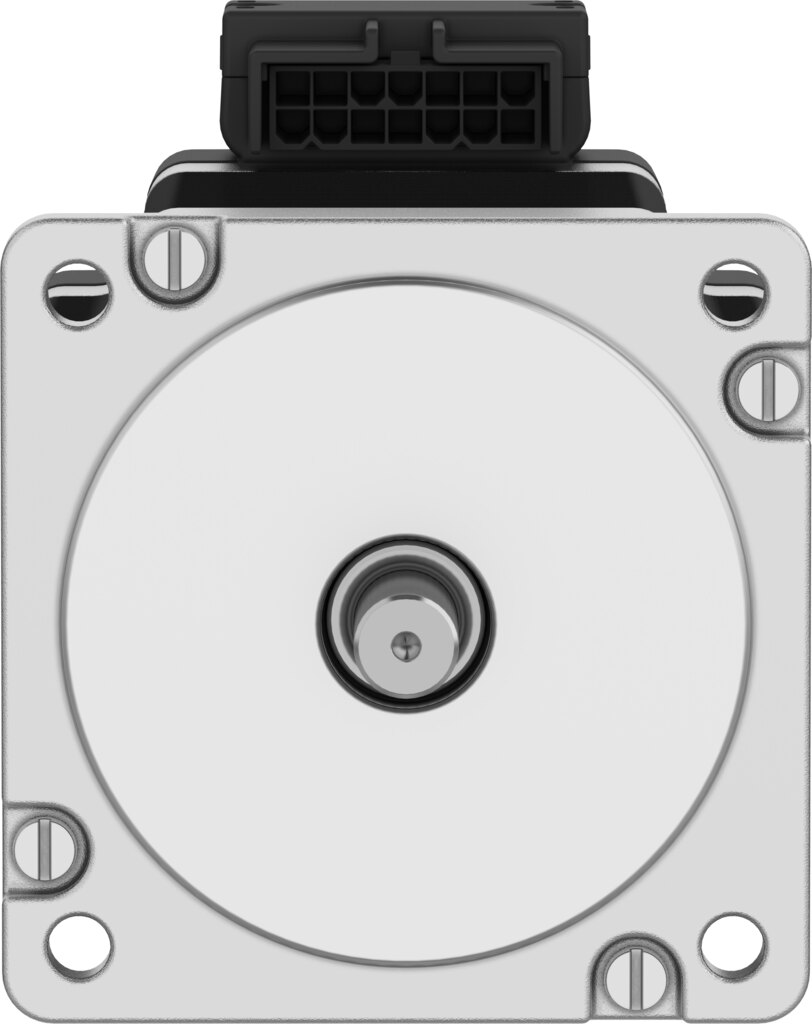

Schrittmotor 48 V, 6,6 Nm Haltemoment EMMB-ST-87-M-S - Festo 8156155

Festo ✓ Originalprodukt Neuware

Schrittmotor EMMB-ST-87-M-S für 48 V Zwischenkreisspannung mit 6,6 Nm Haltemoment und bis zu 6,8 Nm Spitzenmoment. Der Schrittwinkel im Vollschritt beträgt 1,8°. Schutzart IP20. Angeschlossen wird er über einen Hybrid-Stecker mit Anschlussbild L10 mit 14 Polen.

Netto
280,62 €
zzgl. MwSt.
333,94 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8156155
Hersteller-Nr. EMMB-ST-87-M-S
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für Positionierantriebe an 48 V bietet der Schrittmotor EMMB-ST-87-M-S 6,6 Nm Haltemoment und Spitzen bis 6,8 Nm.

Vorteile

  • Reserve für Beschleunigung: Spitzendrehmoment 6,8 Nm bei 6,6 Nm Haltemoment
  • Anschluss: Hybrid-Stecker mit Anschlussbild L10, 14-polig
  • Schrittwinkel: 1,8° im Vollschritt
  • Massenträgheit: 1,9 kgcm² Gesamtabtriebsträgheitsmoment

Einsatz

Der Motor passt zu Linear- und Drehachsen mit Schnittstellencode 87A.

Technische Daten

Umgebungstemperatur-15 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80°C mit Derating -2%/°C
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeitnicht kondensierend
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1B
Maximale Wicklungstemperatur130 °C
Bemessungsklasse nach EN 60034-1S1
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP20
Hinweis zur SchutzartIP40 Motorwelle
Schnittstellencode Motor Out87A
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikAnschlussbild L10
Elektrischer Anschluss 1, Anzahl Pole/Adern14
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
ZulassungRCM Mark, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
Zertifikat ausstellende StelleUL E342973
Nennbetriebsspannung DC48 V
Polpaarzahl50
Haltemoment Motor6,6 Nm
Spitzendrehmoment6,8 Nm
Maximale Drehzahl600 1/min
Maximale mechanische Drehzahl7000 1/min
Schrittwinkel bei Vollschritt1,8 deg
Schrittwinkeltoleranz±5 %
Dauerstillstandsstrom8,2 A
Nennstrom Motor7,5 A
Spitzenstrom12 A
Motorkonstante0,79 Nm/A
Spannungskonstante Phase56,6 mVmin
Wicklungswiderstand Phase0,27 Ohm
Wicklungsinduktivität Phase je Einzelphase (unverkettet)2,3 mH
Wicklung Längsinduktivität Ld (Phase)3,6 mH
Wicklung Querinduktivität Lq (Phase)2,3 mH
Elektrische Zeitkonstante8,5 ms
Thermische Zeitkonstante33 min
Thermischer Widerstand0,88 K/W
Messflansch250 x 250 x 15 mm, Stahl
Gesamtabtriebsträgheitsmoment1,9 kgcm²
Produktgewicht3320 g
Zulässige axiale Wellenbelastung60 N
Zulässige radiale Wellenbelastung220 N
Gewicht3,9 kg
HerstellerFesto
Hersteller-Nr.EMMB-ST-87-M-S
EAN4052568639433
Zolltarifnummer85015100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Betriebsspannung48 V DC
Temperatur (max.)40
