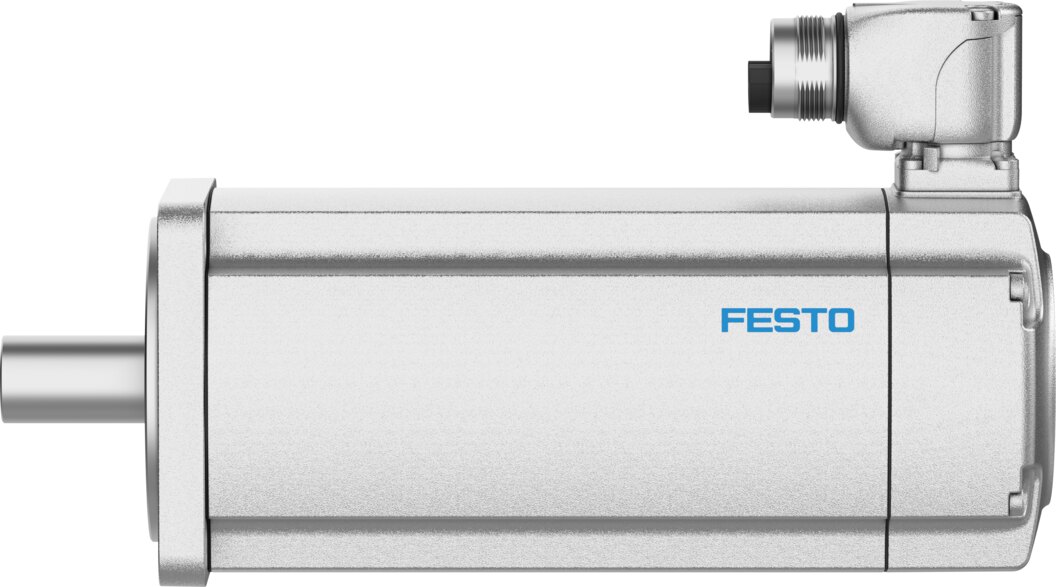

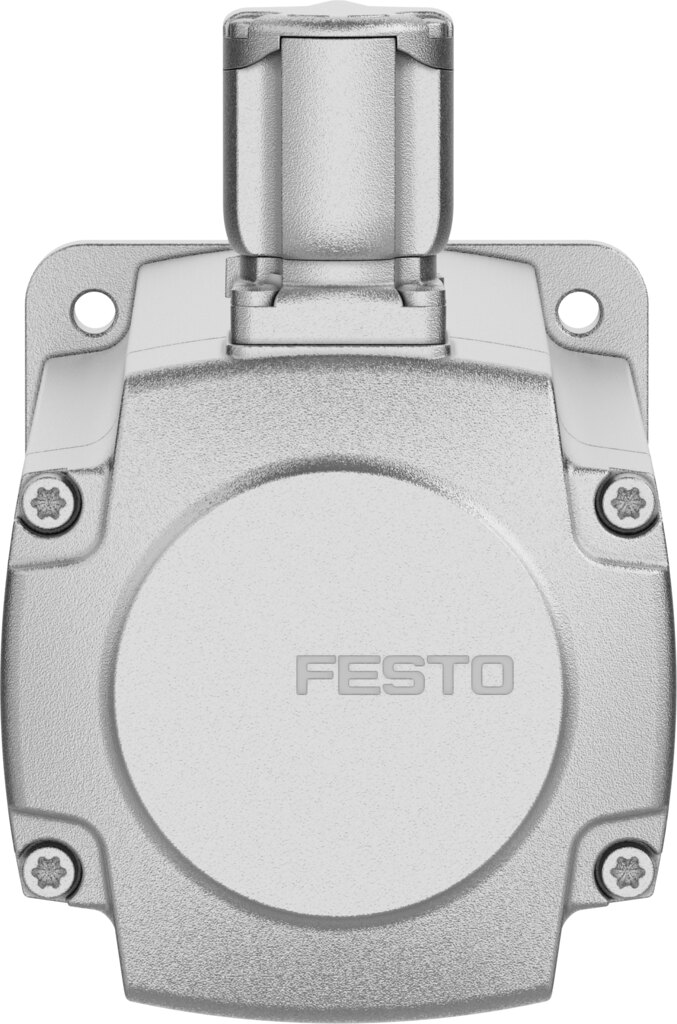

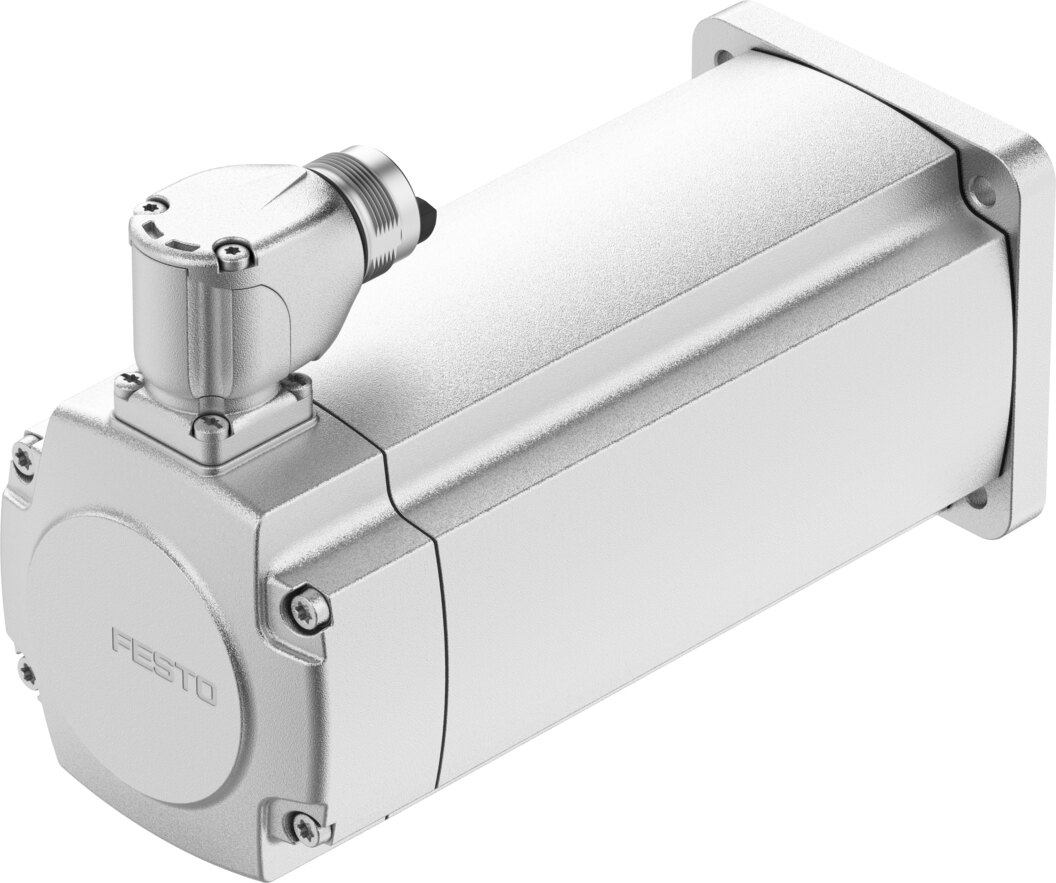

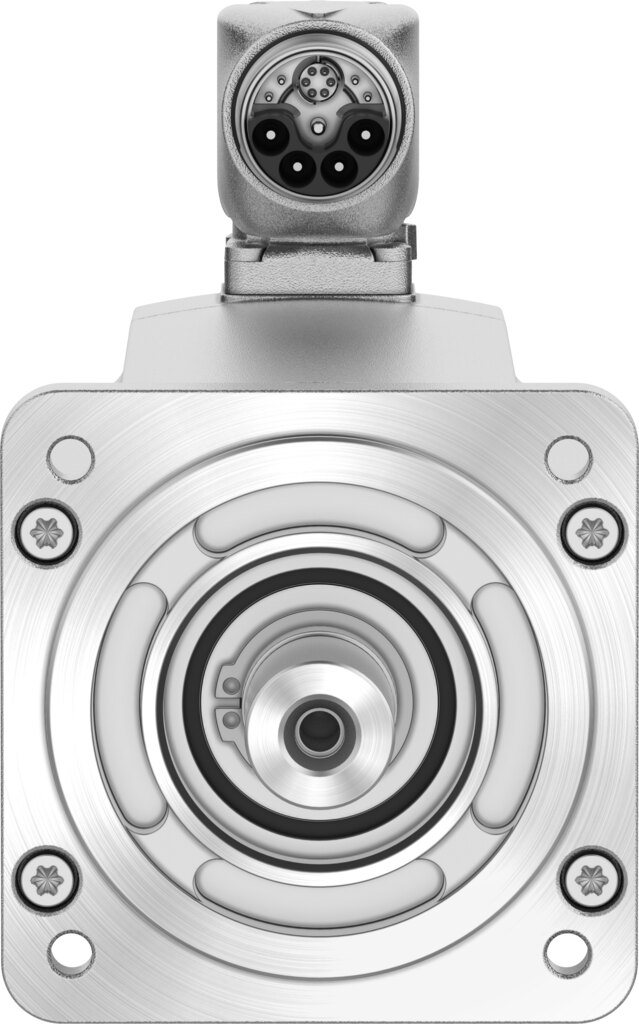

Servomotor EMMT-AS-80-H-HS-RMY - Festo 8185112
Netto
zzgl. MwSt.
1.374,89 € inkl. 19 % MwSt., zzgl. Versand
1.155,37 €
Artikel
FES-8185112
Hersteller-Nr.
EMMT-AS-80-H-HS-RMY
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Umgebungstemperatur | -40 ... 40 °C |
|---|---|
| Hinweis zur Umgebungstemperatur | bis 80 °C mit Derating von -1,5% pro Grad Celsius |
| Max. Aufstellhöhe | 4000 m |
| Hinweis zur max. Aufstellhöhe | ab 1.000 m nur mit Derating von -1,0% pro 100 m |
| Lagertemperatur | -40 ... 70 °C |
| Relative Luftfeuchtigkeit | 0 - 90 % |
| Entspricht Norm | IEC 60034 |
| Wärmeklasse nach EN 60034-1 | F |
| Max. Wicklungstemperatur | 155 °C |
| Bemessungsklasse nach EN 60034-1 | S1 |
| Temperaturüberwachung | Digitale Motortemperaturübertragung per EnDat 2.2 |
| Motorbauform n. EN 60034-7 | IM V1, IM V3 |
| Einbaulage | beliebig |
| Schutzart | IP40 |
| Hinweis zur Schutzart | IP67 für Motorgehäuse inklusive Anschlusstechnik |
| Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955 | N |
| Wuchtgüte | G 2,5 |
| Rastmoment | <1,0% vom Spitzendrehmoment |
| Lebensdauer Lager bei Nennbedingungen | 20000 h |
| Schnittstellencode Motor Out | 80P |
| Elektrischer Anschluss 1, Anschlussart | Hybrid-Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | M23x1 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 15 |
| Elektrischer Anschluss 1, Anschlussbild | 00995913 |
| Verschmutzungsgrad | 2 |
| Werkstoff-Hinweis | RoHS konform |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Zulassung | RCM Mark, TÜV, c UL us - Recognized (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel |
| Zertifikat ausstellende Stelle | TÜV 968/INS 464.00/24, UL E342973 |
| Nennbetriebsspannung DC | 565 V |
| Wicklungsschaltart | Stern innen |
| Polpaarzahl | 5 |
| Stillstandsdrehmoment | 4,3 Nm |
| Nenndrehmoment | 3,4 Nm |
| Spitzendrehmoment | 13,5 Nm |
| Nenndrehzahl | 3000 1/min |
| Max. Drehzahl | 6500 1/min |
| Max. mechanische Drehzahl | 14000 1/min |
| Winkelbeschleunigung | 100000 rad/s² |
| Nennleistung Motor | 1070 W |
| Dauerstillstandsstrom | 4,8 A |
| Nennstrom Motor | 3,8 A |
| Spitzenstrom | 21,7 A |
| Motorkonstante | 0,9 Nm/A |
| Stillstandsdrehmomentkonstante | 1 Nm/A |
| Spannungskonstante Phase-Phase | 61,4 mVmin |
| Wicklungswiderstand Phase-Phase | 2,21 Ohm |
| Wicklungsinduktivität Phase-Phase | 10,7 mH |
| Wicklung Längsinduktivität Ld (Phase) | 6,6 mH |
| Wicklung Querinduktivität Lq (Phase) | 8 mH |
| Elektrische Zeitkonstante | 7,2 ms |
| Thermische Zeitkonstante | 51 min |
| Thermischer Widerstand | 0,65 K/W |
| Messflansch | 250 x 250 x 15 mm, Stahl |
| Gesamtabtriebsträgheitsmoment | 1,91 kgcm² |
| Produktgewicht | 3910 g |
| Zulässige axiale Wellenbelastung | 120 N |
| Zulässige radiale Wellenbelastung | 620 N |
| Rotorlagegeber | Safety Encoder absolut multi turn |
| Rotorlagegeber Herstellerbezeichnung | EQI 1131 |
| Rotorlagegeber absolut erfassbare Umdrehungen | 4096 |
| Rotorlagegeber Schnittstelle | EnDat 22 |
| Rotorlagegeber Messprinzip | induktiv |
| Rotorlagegeber Betriebsspannung DC | 5 V |
| Rotorlagegeber Betriebsspannungsbereich DC | 3,6 ... 14 V |
| Rotorlagegeber Positionswerte pro Umdrehung | 524288 |
| Rotorlagegeber Auflösung | 19 bit |
| Rotorlagegeber Systemgenauigkeit Winkelmessung | -120 ... 120 arcsec |
| Sicherheitsbauteil | Sicherheitsbauteil |
| maximaler SIL | Sicherheits-Integritätslevel 3, siehe Anwenderdokumentation |
| Sicherheits-Teilfunktionen bis SIL2 | Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten |
| Sicherheits-Teilfunktionen bis SIL3 | Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten, nur mit Zusatzsoftwarefunktion im Antriebsregler |
| maximaler PL und Kategorie | Performance Level e, Kategorie 3, siehe Anwenderdokumentation |
| Sicherheits-Teilfunktion bis PL d, Kat. 3 | Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten |
| Sicherheits-Teilfunktion bis PL e, Kat. 3 | Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten, nur mit Zusatzsoftwarefunktion im Antriebsregler |
| PFHd, Teilkomponente | 15 x 10E-9, Encoder |
| Gebrauchsdauer Tm, Teilkomponente | 20 Jahre, Rotorlagegeber |
| Energieeffizienz | ENEFF (CN) / Class 2 |
| Gewicht | 4,6 kg |
| Hersteller | Festo |
| Hersteller-Nr. | EMMT-AS-80-H-HS-RMY |
| EAN | 4052568652289 |
| Zolltarifnummer | 85015220 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
