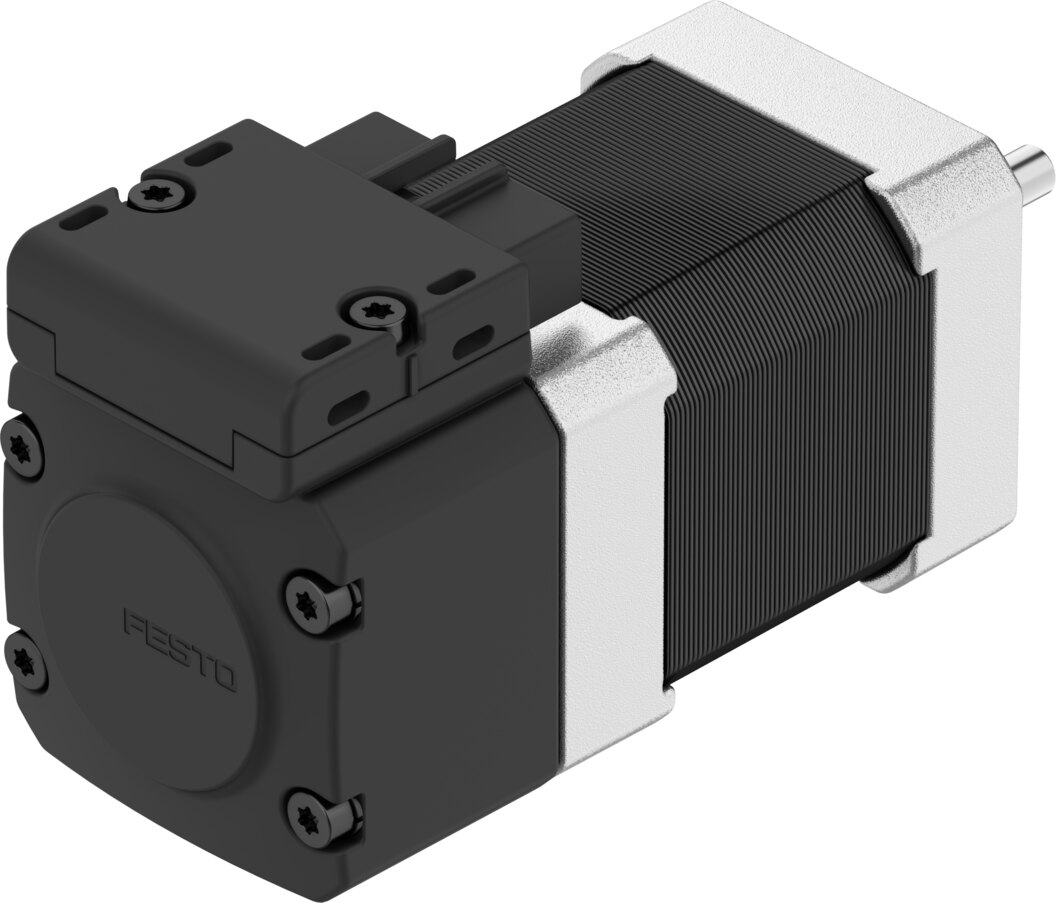

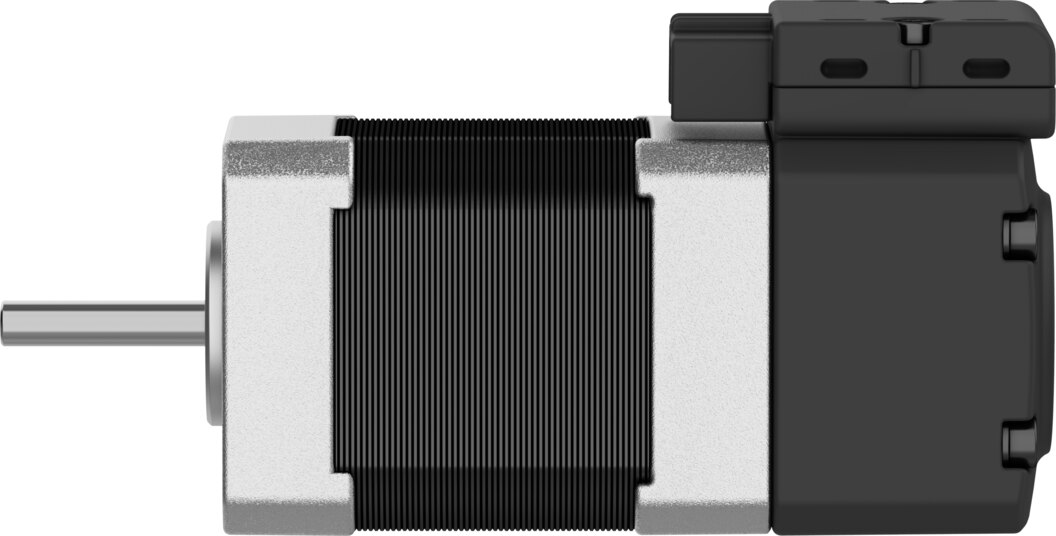

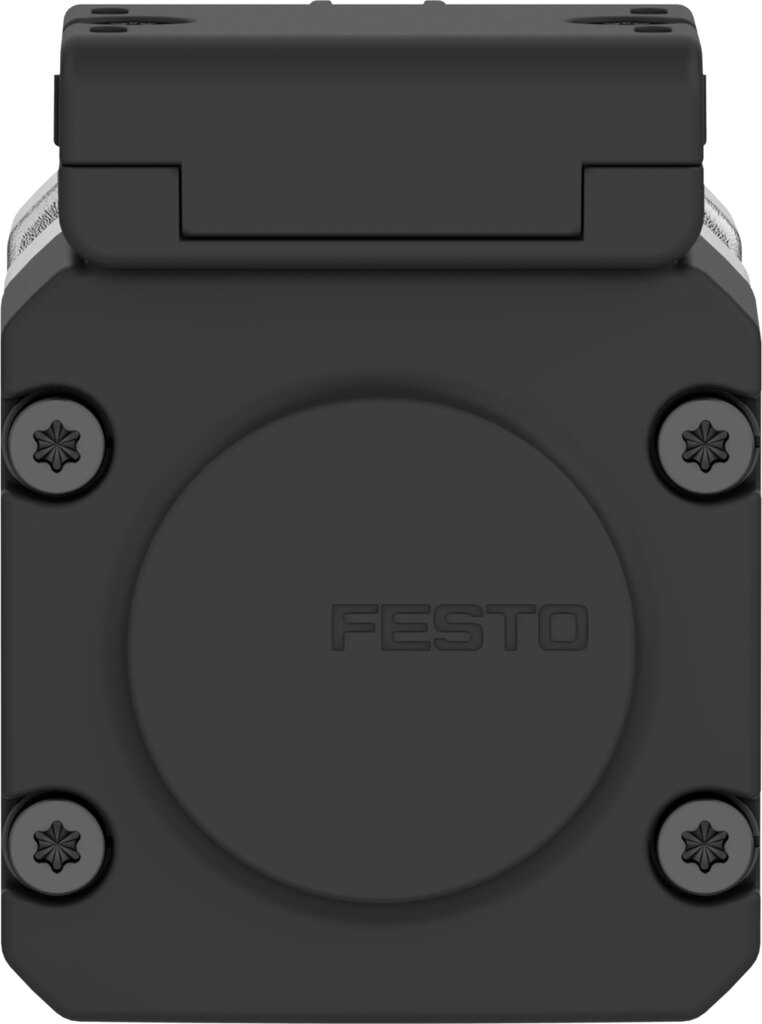

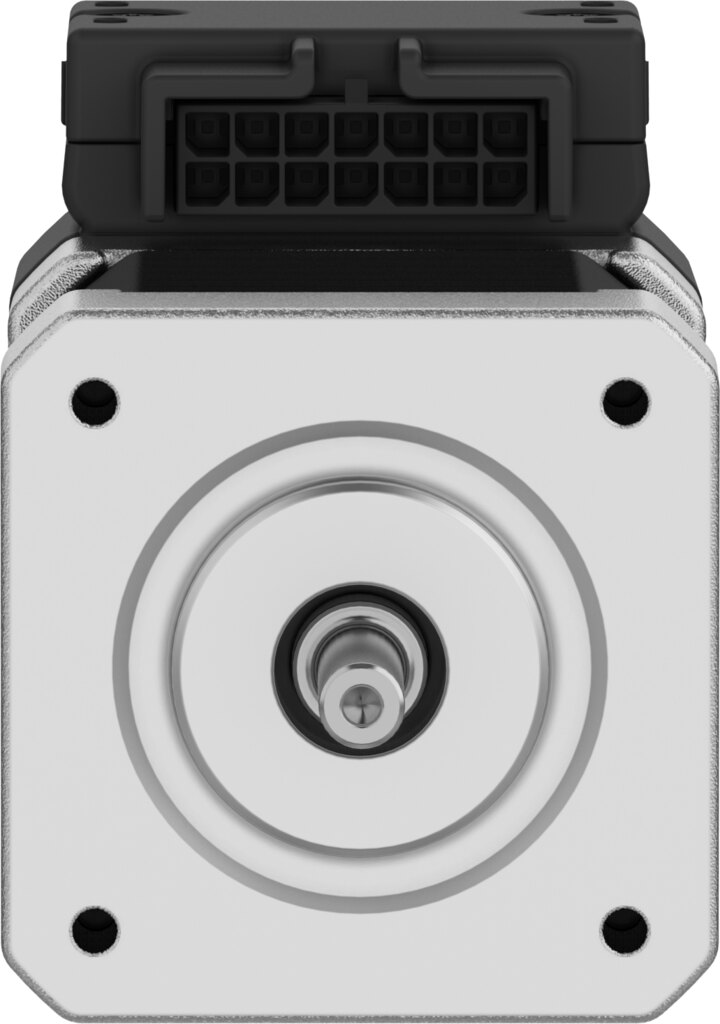

Schrittmotor 48 V, 0,63 Nm Haltemoment, Singleturn-Absolutwertgeber EMMB-ST-42-L-SS - Festo 8156132

Festo ✓ Originalprodukt Neuware

Der Schrittmotor EMMB-ST-42-L-SS stellt 0,47 Nm Nennmoment bei 1000 1/min bereit und erreicht kurzzeitig 0,63 Nm. Für die Lageregelung sorgt ein integrierter Singleturn-Absolutwertgeber mit BiSS-C. Schutzart IP20. Angeschlossen wird er über einen Hybrid-Stecker mit Anschlussbild L5 mit 14 Polen.

Netto
211,43 €
zzgl. MwSt.
251,60 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8156132
Hersteller-Nr. EMMB-ST-42-L-SS
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Schrittmotor EMMB-ST-42-L-SS von Festo ist für 48 V ausgelegt und liefert 0,47 Nm Nenndrehmoment bei 1000 1/min.

Vorteile

  • Reserve für Beschleunigung: Spitzendrehmoment 0,63 Nm bei 0,47 Nm Nennmoment
  • Singleturn-Absolutwertgeber: BiSS-C, 16 bit
  • Anschluss: Hybrid-Stecker mit Anschlussbild L5, 14-polig
  • Schrittwinkel: 1,8° im Vollschritt
  • Massenträgheit: 0,082 kgcm² Gesamtabtriebsträgheitsmoment

Einsatz

Der Motor passt zu Linear- und Drehachsen mit Schnittstellencode 42A.

Technische Daten

Umgebungstemperatur-15 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80°C mit Derating -2%/°C
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeitnicht kondensierend
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1B
Maximale Wicklungstemperatur130 °C
Bemessungsklasse nach EN 60034-1S1
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP20
Hinweis zur SchutzartIP40 Motorwelle
Schnittstellencode Motor Out42A
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikAnschlussbild L5
Elektrischer Anschluss 1, Anzahl Pole/Adern14
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
ZulassungRCM Mark, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
Zertifikat ausstellende StelleUL E342973
Nennbetriebsspannung DC48 V
Polpaarzahl50
Haltemoment Motor0,63 Nm
Nenndrehmoment0,47 Nm
Spitzendrehmoment0,63 Nm
Nenndrehzahl1000 1/min
Maximale Drehzahl3200 1/min
Maximale mechanische Drehzahl9000 1/min
Schrittwinkel bei Vollschritt1,8 deg
Schrittwinkeltoleranz±5 %
Nennleistung Motor49 W
Dauerstillstandsstrom3,7 A
Nennstrom Motor2,9 A
Spitzenstrom4 A
Motorkonstante0,162 Nm/A
Spannungskonstante Phase10,6 mVmin
Wicklungswiderstand Phase0,6 Ohm
Wicklungsinduktivität Phase je Einzelphase (unverkettet)0,8 mH
Wicklung Längsinduktivität Ld (Phase)1,45 mH
Wicklung Querinduktivität Lq (Phase)0,8 mH
Elektrische Zeitkonstante1,3 ms
Thermische Zeitkonstante16 min
Thermischer Widerstand2,4 K/W
Messflansch200 x 200 x 15 mm, Stahl
Gesamtabtriebsträgheitsmoment0,082 kgcm²
Produktgewicht490 g
Zulässige axiale Wellenbelastung10 N
Zulässige radiale Wellenbelastung28 N
RotorlagegeberEncoder absolut single turn
Rotorlagegeber HerstellerbezeichnungFesto iC-MHM
Rotorlagegeber absolut erfassbare Umdrehungen1
Rotorlagegeber SchnittstelleBiSS-C
Rotorlagegeber Messprinzipmagnetisch
Rotorlagegeber Betriebsspannung DC5 V
Rotorlagegeber Betriebsspannungsbereich DC4,75 bis 5,25 V
Rotorlagegeber Sinus-/Cosinusperioden pro Umdrehung2
Rotorlagegeber Positionswerte pro Umdrehung65536
Rotorlagegeber Auflösung16 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung-540 bis 540 arcsec
MTTF, Teilkomponente106 Jahre, Rotorlagegeber
Gewicht0,65 kg
HerstellerFesto
Hersteller-Nr.EMMB-ST-42-L-SS
EAN4052568639204
Zolltarifnummer85015100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Betriebsspannung48 V DC
Temperatur (max.)40
