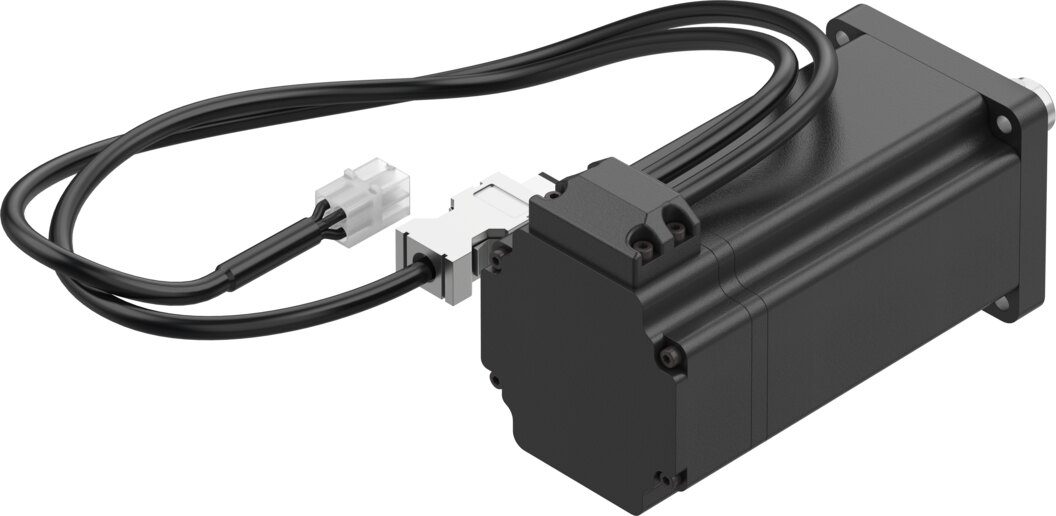

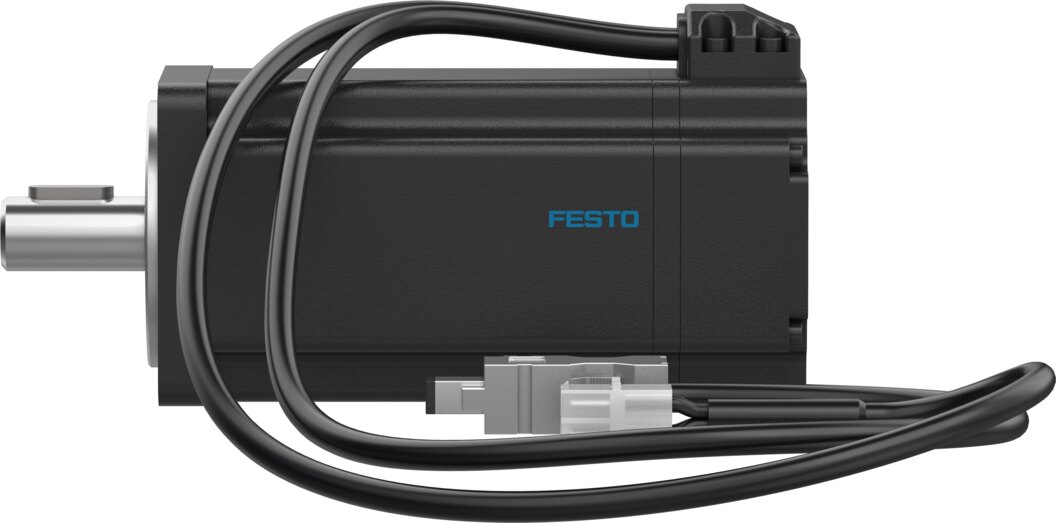

Servomotor 400 W, 1,4 Nm Stillstandsmoment, Multiturn-Encoder EMMB-AS-60-04-K-S30M - Festo 8097185

Festo ✓ Originalprodukt Neuware

Der Servomotor EMMB-AS-60-04-K-S30M liefert 1,27 Nm Nennmoment und kurzzeitig bis 3,81 Nm für schnelle Beschleunigung. Nennleistung 400 W bei 3000 1/min, ausgelegt für 300 V DC. Ein Multiturn-Absolutwertgeber (Nikon A-Format) erfasst die Rotorlage.

Netto
592,23 €
zzgl. MwSt.
704,75 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8097185
Hersteller-Nr. EMMB-AS-60-04-K-S30M
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

1,27 Nm Nenndrehmoment bei 3000 1/min: der Festo Servomotor EMMB-AS-60-04-K-S30M bringt 400 W Nennleistung an die Achse. Das Gesamtträgheitsmoment beträgt 0,405 kgcm².

Vorteile

  • Spitzendrehmoment 3,81 Nm für kurze Takt- und Beschleunigungsphasen
  • Drehzahl bis 6000 1/min, Nenndrehzahl 3000 1/min
  • Multiturn-Absolutwertgeber mit 65536 absolut erfassbaren Umdrehungen, keine Referenzfahrt nach dem Einschalten
  • Schutzart IP65, Umgebungstemperatur -15 bis 40 °C

Einsatz

Der EMMB-AS-60-04-K-S30M treibt Linearachsen, Spindeln und Getriebe an. Zulässig sind 180 N radiale Wellenbelastung.

Technische Daten

TypEMMB-AS-60-04-K-S30M
Festo-Nr.8097185
Umgebungstemperatur-15 bis 40 °C
Hinweis zur Umgebungstemperaturbis 60 °C mit Derating von -1,5% pro Grad Celsius
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-20 bis 55 °C
Relative Luftfeuchtigkeit0 - 90 %
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1F
Maximale Wicklungstemperatur155 °C
Bemessungsklasse nach EN 60034-1S1
TemperaturüberwachungDigitale Motortemperaturübertragung per Nikon A-Format
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP65
Hinweis zur SchutzartIP40 für Motorwelle ohne Radialwellendichtring, IP54 für Motorwelle mit Radialwellendichtring, IP65 für Motorgehäuse ohne Anschlusstechnik
Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955N
WuchtgüteG 2,5
Lebensdauer Lager bei Nennbedingungen20000 h
Wellenausführung PassfederDIN 6885, A 5 x 5 x 16
Elektrischer Anschluss 1, AnschlussartStecker
Elektrischer Anschluss 1, AnschlusstechnikAnschlussbild RE
Elektrischer Anschluss 1, Anzahl Pole/Adern6
Elektrischer Anschluss 1, Anschlussbild00995792
Verschmutzungsgrad2
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Zulassungc UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleUL E342973
Nennbetriebsspannung DC300 V
Nennspannung DC300 V
WicklungsschaltartStern innen
Polpaarzahl3
Stillstandsdrehmoment1,4 Nm
Nenndrehmoment1,27 Nm
Spitzendrehmoment3,81 Nm
Nenndrehzahl3000 1/min
Maximale Drehzahl6000 1/min
Maximale mechanische Drehzahl10000 1/min
Nennleistung Motor400 W
Dauerstillstandsstrom2,6 A
Nennstrom Motor2,4 A
Spitzenstrom7,2 A
Motorkonstante0,562 Nm/A
Spannungskonstante Phase-Phase34 mVmin
Wicklungswiderstand Phase-Phase5,8 Ohm
Wicklungsinduktivität Phase-Phase11,5 mH
Elektrische Zeitkonstante1,98 ms
Messflansch255 x 255 x 8 mm, Aluminium
Gesamtabtriebsträgheitsmoment0,405 kgcm²
Produktgewicht1600 g
Zulässige axiale Wellenbelastung90 N
Zulässige radiale Wellenbelastung180 N
RotorlagegeberEncoder absolut multi turn
Rotorlagegeber HerstellerbezeichnungMAR-MX50AHN00
Rotorlagegeber absolut erfassbare Umdrehungen65536
Rotorlagegeber SchnittstelleNikon A-Format
Rotorlagegeber Messprinzipoptisch
Rotorlagegeber Betriebsspannung DC5 V
Rotorlagegeber Betriebsspannungsbereich DC4,75 bis 5,25 V
Rotorlagegeber Positionswerte pro Umdrehung1048576
Rotorlagegeber Auflösung20 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung-120 bis 120 arcsec
HerstellerFesto
Hersteller-Nr.EMMB-AS-60-04-K-S30M
EAN4052568459123
Zolltarifnummer85015100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungMultiturn-Absolutwertgeber, ohne Haltebremse
NormDIN EN 60034-1, DIN EN 60034-7, DIN EN 60034
Betriebsspannung300 V DC
Temperatur (max.)40
