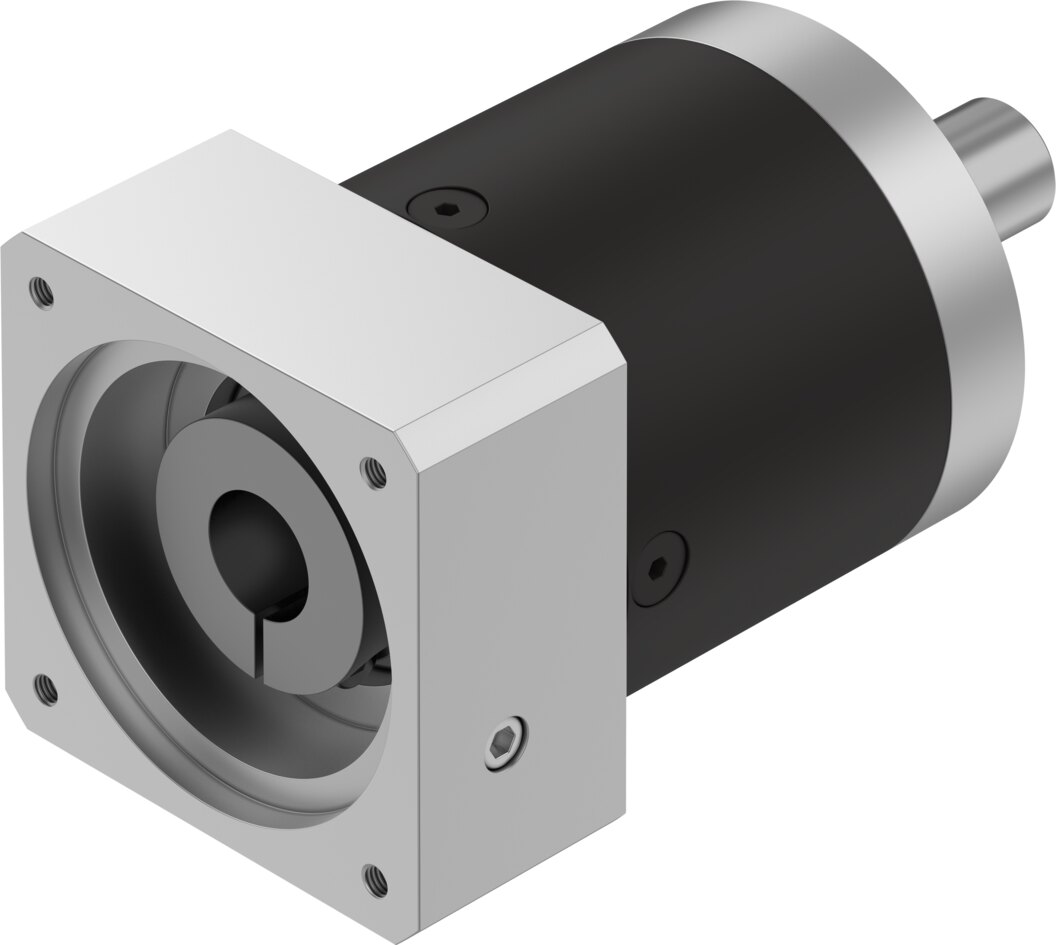

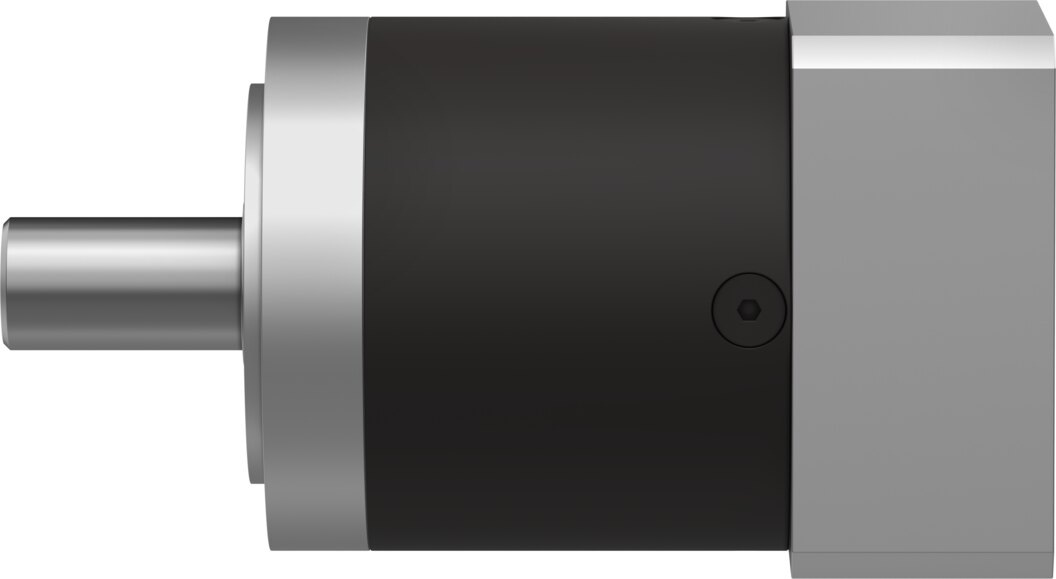

Planetengetriebe 20:1, 120 Nm Dauerabtriebsmoment, Flansch 80 mm, Motor 80 mm EMGA-80-P-G20-EAS-80 - Festo 8141743

Festo ✓ Originalprodukt Neuware

120 Nm Dauerabtriebsmoment, kurzzeitig 240 Nm: das Planetengetriebe EMGA-80-P-G20-EAS-80 verstärkt das Motormoment im Verhältnis 20:1. Verdrehspiel 0,15°, Wirkungsgrad bis 96 %. Motorseitig Flansch 80 mm mit Schnittstelle 80P, abtriebsseitig 80 mm.

Netto
770,62 €
zzgl. MwSt.
917,04 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8141743
Hersteller-Nr. EMGA-80-P-G20-EAS-80
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Planetengetriebe EMGA-80-P-G20-EAS-80: Übersetzung 20:1, Verdrehspiel 0,15°, Flansch 80 mm auf der Abtriebsseite.

Vorteile

  • Übersetzung 20:1, Dauerabtriebsmoment 120 Nm
  • Max. Abtriebsdrehmoment 240 Nm für Anfahr- und Bremsvorgänge
  • Verdrehspiel 0,15° für reproduzierbare Positionen
  • Wirkungsgrad bis 96 %
  • Verdrehsteifigkeit 10,4 Nm/arcmin
  • Antriebsdrehzahl bis 7000 1/min

Einsatz

Eingesetzt zwischen Motor und Achse, etwa an Zahnriemenachsen und Drehmodulen. Vor dem Anbau Flansch 80 mm und Wellenbelastung des EMGA-80-P-G20-EAS-80 prüfen.

Technische Daten

TypEMGA-80-P-G20-EAS-80
Festo-Nr.8141743
Gewicht2,7 kg
Flanschgröße Getriebe80 mm
Flanschgröße Motor80 mm
Verdrehspiel0,15°
GetriebeartPlanetengetriebe
Getriebeübersetzung20:1
Maximale Antriebsdrehzahl7000 1/min
Betriebstemperatur Getriebe-25 bis 90 °C
LABS-KonformitätVDMA24364-B2-L
SchutzartIP54
Dauerabtriebsdrehmoment120 Nm
Massenträgheitsmoment Getriebe0,406 kgcm²
Maximales Abtriebsdrehmoment240 Nm
Maximaler Wirkungsgrad96 %
Verdrehsteifigkeit10,4 Nm/arcmin
Produktgewicht2500 g
Zulässige axiale Wellenbelastung1000 N
Zulässige radiale Wellenbelastung750 N
Schnittstelle Getriebe Abtrieb80G
Schnittstelle Getriebe Antrieb80P
Werkstoff-HinweisRoHS konform
HerstellerFesto
Hersteller-Nr.EMGA-80-P-G20-EAS-80
EAN4052568565220
Zolltarifnummer84834090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungPlanetengetriebe 20:1
SerieEMGA
Temperatur (max.)90
