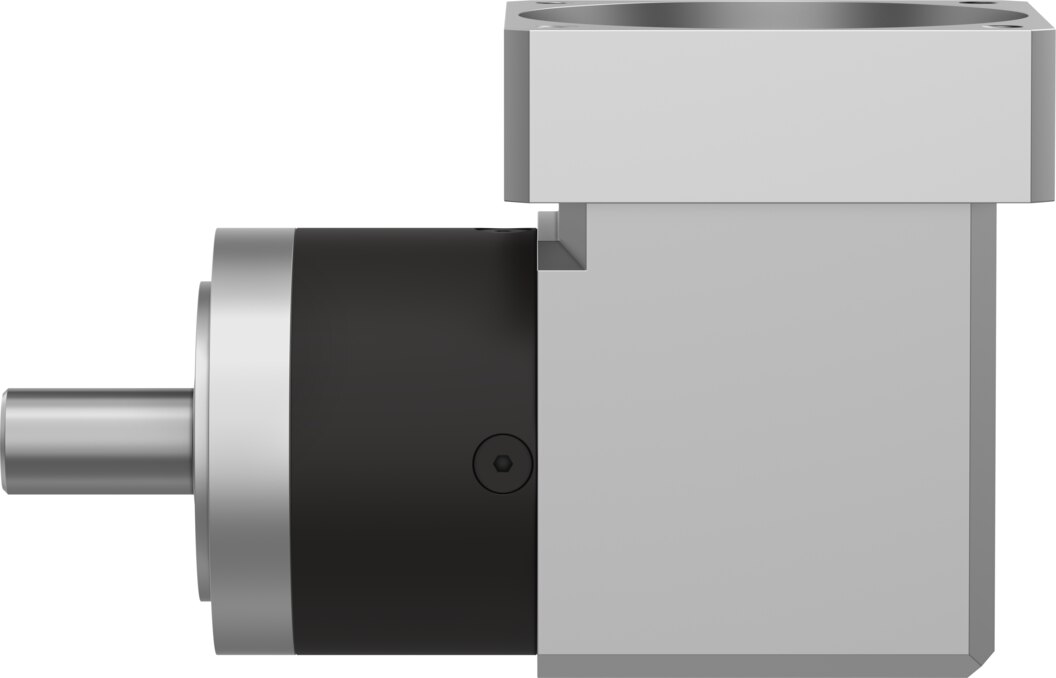

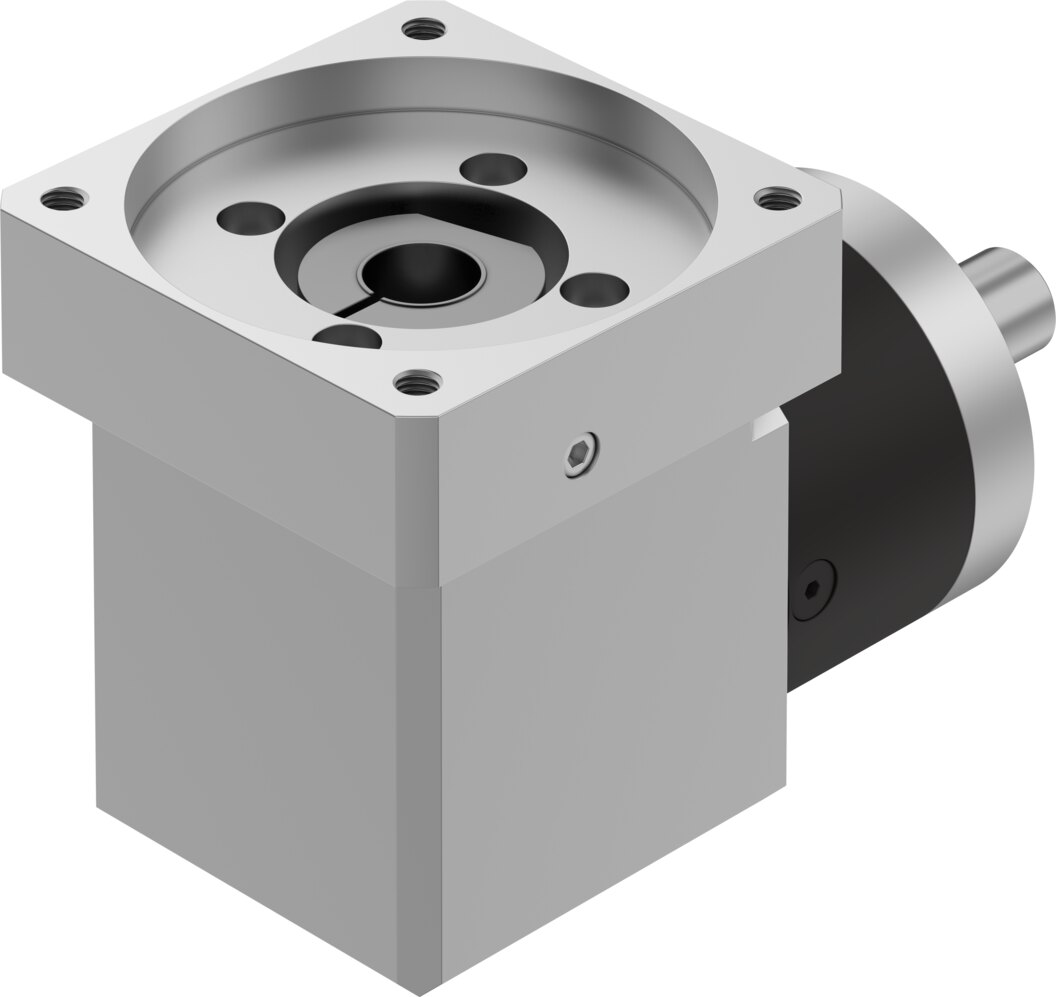

Winkelgetriebe 8:1, 50 Nm Dauerabtriebsmoment, Flansch 80 mm, Motor 100 mm EMGA-80-A-G8-100A - Festo 8141747

Festo ✓ Originalprodukt Neuware

Mit 8:1 Übersetzung und 50 Nm Dauerabtriebsmoment passt das Festo EMGA-80-A-G8-100A die Motorleistung an die Last an. Verdrehspiel 0,22°, Wirkungsgrad bis 94 %. Motorseitig Flansch 100 mm mit Schnittstelle 100A, abtriebsseitig 80 mm.

Netto
1.118,65 €
zzgl. MwSt.
1.331,19 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8141747
Hersteller-Nr. EMGA-80-A-G8-100A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

50 Nm dauerhaft am Abtrieb bei 8:1 Übersetzung: das Festo Winkelgetriebe EMGA-80-A-G8-100A setzt zwischen Motor und Achse an.

Vorteile

  • Übersetzung 8:1, Dauerabtriebsmoment 50 Nm
  • Max. Abtriebsdrehmoment 190 Nm für Anfahr- und Bremsvorgänge
  • Verdrehspiel 0,22° für reproduzierbare Positionen
  • Wirkungsgrad bis 94 %
  • Verdrehsteifigkeit 4,2 Nm/arcmin
  • Antriebsdrehzahl bis 7000 1/min

Einsatz

Das Winkelgetriebe lenkt den Antrieb um 90° um und spart so Bauraum in Achsrichtung. Vor der Bestellung Flansch 100 mm und Schnittstelle 100A mit dem Motor abgleichen.

Technische Daten

TypEMGA-80-A-G8-100A
Festo-Nr.8141747
Gewicht4,2 kg
Flanschgröße Getriebe80 mm
Flanschgröße Motor100 mm
Verdrehspiel0,22°
GetriebeartWinkelgetriebe
Getriebeübersetzung8:1
Maximale Antriebsdrehzahl7000 1/min
Betriebstemperatur Getriebe-25 bis 90 °C
LABS-KonformitätVDMA24364-B2-L
SchutzartIP54
Dauerabtriebsdrehmoment50 Nm
Massenträgheitsmoment Getriebe0,934 kgcm²
Maximales Abtriebsdrehmoment190 Nm
Maximaler Wirkungsgrad94 %
Verdrehsteifigkeit4,2 Nm/arcmin
Produktgewicht4500 g
Zulässige axiale Wellenbelastung1000 N
Zulässige radiale Wellenbelastung750 N
Schnittstelle Getriebe Abtrieb80G
Schnittstelle Getriebe Antrieb100A
Werkstoff-HinweisRoHS konform
HerstellerFesto
Hersteller-Nr.EMGA-80-A-G8-100A
EAN4052568565268
Zolltarifnummer84834090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungWinkelgetriebe 8:1
SerieEMGA
Temperatur (max.)90
