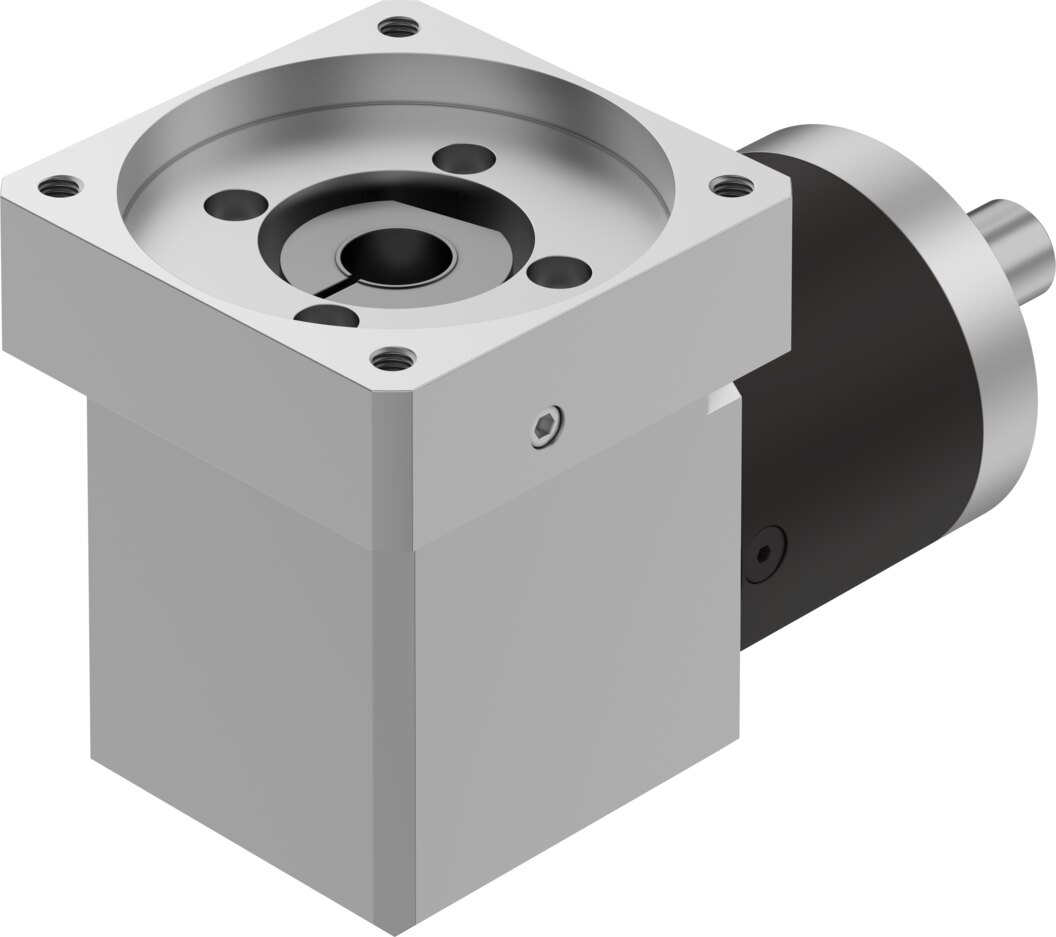

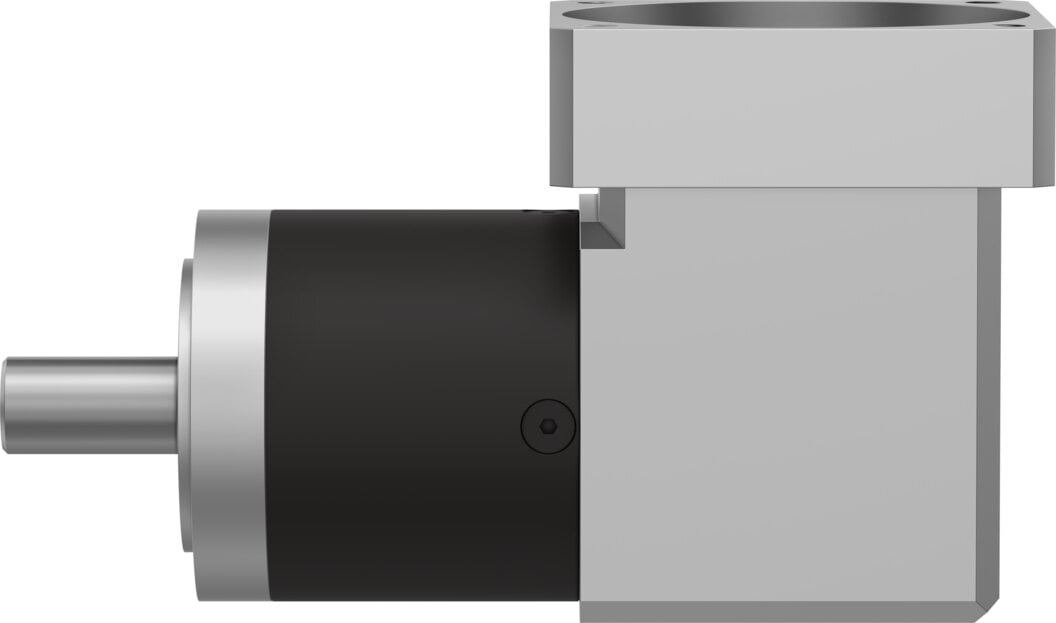

Winkelgetriebe 12:1, 120 Nm Dauerabtriebsmoment, Flansch 80 mm, Motor 100 mm EMGA-80-A-G12-100A - Festo 8141748

Festo ✓ Originalprodukt Neuware

Mit 12:1 Übersetzung und 120 Nm Dauerabtriebsmoment passt das Festo EMGA-80-A-G12-100A die Motorleistung an die Last an. Verdrehspiel 0,25°, Wirkungsgrad bis 94 %. Motorseitig Flansch 100 mm mit Schnittstelle 100A, abtriebsseitig 80 mm.

Netto
1.249,84 €
zzgl. MwSt.
1.487,31 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8141748
Hersteller-Nr. EMGA-80-A-G12-100A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das EMGA-80-A-G12-100A von Festo ist ein Winkelgetriebe mit 12:1 Übersetzung und 240 Nm maximalem Abtriebsmoment.

Vorteile

  • Übersetzung 12:1, Dauerabtriebsmoment 120 Nm
  • Max. Abtriebsdrehmoment 240 Nm für Anfahr- und Bremsvorgänge
  • Verdrehspiel 0,25° für reproduzierbare Positionen
  • Wirkungsgrad bis 94 %
  • Verdrehsteifigkeit 5 Nm/arcmin
  • Antriebsdrehzahl bis 7000 1/min

Einsatz

Das Winkelgetriebe lenkt den Antrieb um 90° um und spart so Bauraum in Achsrichtung. Vor der Bestellung Flansch 100 mm und Schnittstelle 100A mit dem Motor abgleichen.

Technische Daten

TypEMGA-80-A-G12-100A
Festo-Nr.8141748
Gewicht4,7 kg
Flanschgröße Getriebe80 mm
Flanschgröße Motor100 mm
Verdrehspiel0,25°
GetriebeartWinkelgetriebe
Getriebeübersetzung12:1
Maximale Antriebsdrehzahl7000 1/min
Betriebstemperatur Getriebe-25 bis 90 °C
LABS-KonformitätVDMA24364-B2-L
SchutzartIP54
Dauerabtriebsdrehmoment120 Nm
Massenträgheitsmoment Getriebe1,379 kgcm²
Maximales Abtriebsdrehmoment240 Nm
Maximaler Wirkungsgrad94 %
Verdrehsteifigkeit5 Nm/arcmin
Produktgewicht5100 g
Zulässige axiale Wellenbelastung1000 N
Zulässige radiale Wellenbelastung750 N
Schnittstelle Getriebe Abtrieb80G
Schnittstelle Getriebe Antrieb100A
Werkstoff-HinweisRoHS konform
HerstellerFesto
Hersteller-Nr.EMGA-80-A-G12-100A
EAN4052568565275
Zolltarifnummer84834090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungWinkelgetriebe 12:1
SerieEMGA
Temperatur (max.)90
