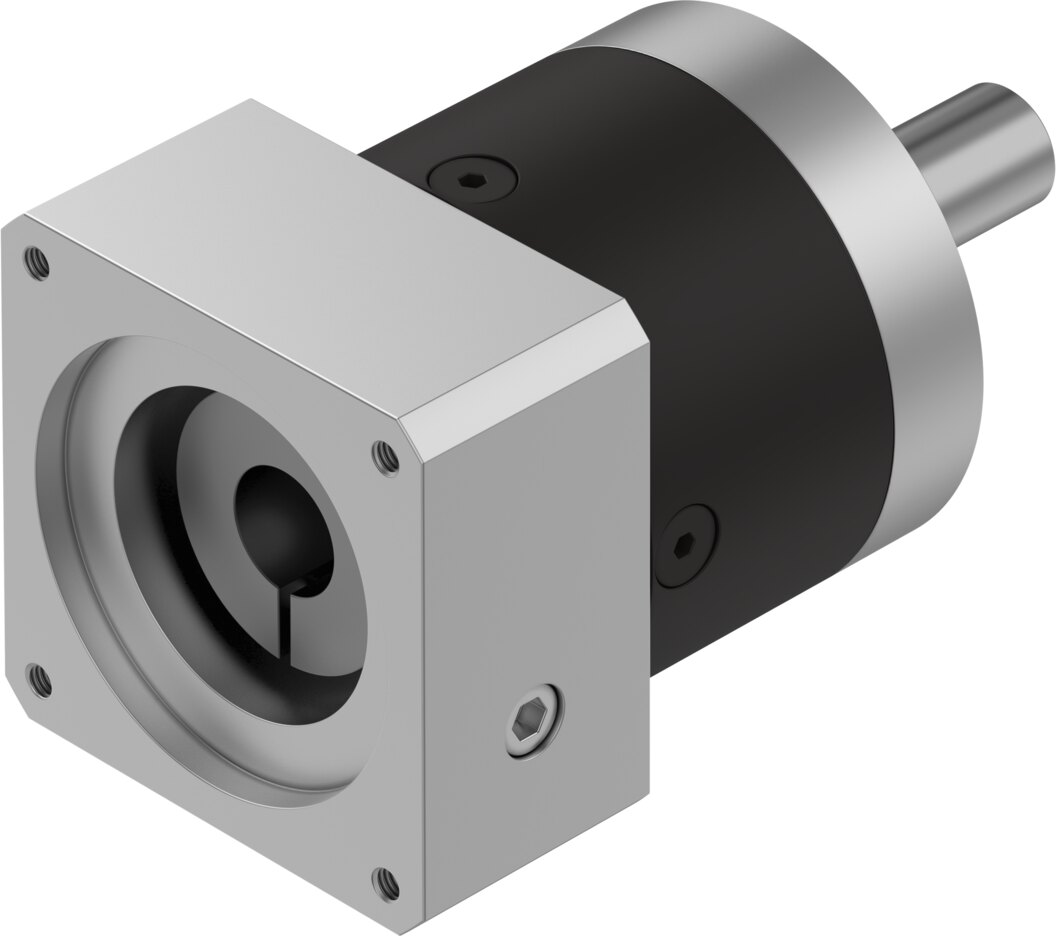

Winkelgetriebe 8:1, 18 Nm Dauerabtriebsmoment, Flansch 60 mm, Motor 60 mm EMGA-60-A-G8-60P - Festo 8141738
Das Winkelgetriebe EMGA-60-A-G8-60P untersetzt die Motordrehzahl im Verhältnis 8:1 und überträgt dauerhaft 18 Nm. Verdrehspiel 0,27°, Wirkungsgrad bis 93 %. Motorseitig Flansch 60 mm mit Schnittstelle 60P, abtriebsseitig 60 mm.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Winkelgetriebe EMGA-60-A-G8-60P: Übersetzung 8:1, Verdrehspiel 0,27°, Flansch 60 mm auf der Abtriebsseite.
Vorteile
- Übersetzung 8:1, Dauerabtriebsmoment 18 Nm
- Max. Abtriebsdrehmoment 29 Nm für Anfahr- und Bremsvorgänge
- Verdrehspiel 0,27° für reproduzierbare Positionen
- Wirkungsgrad bis 93 %
- Verdrehsteifigkeit 1,6 Nm/arcmin
- Antriebsdrehzahl bis 13000 1/min
Einsatz

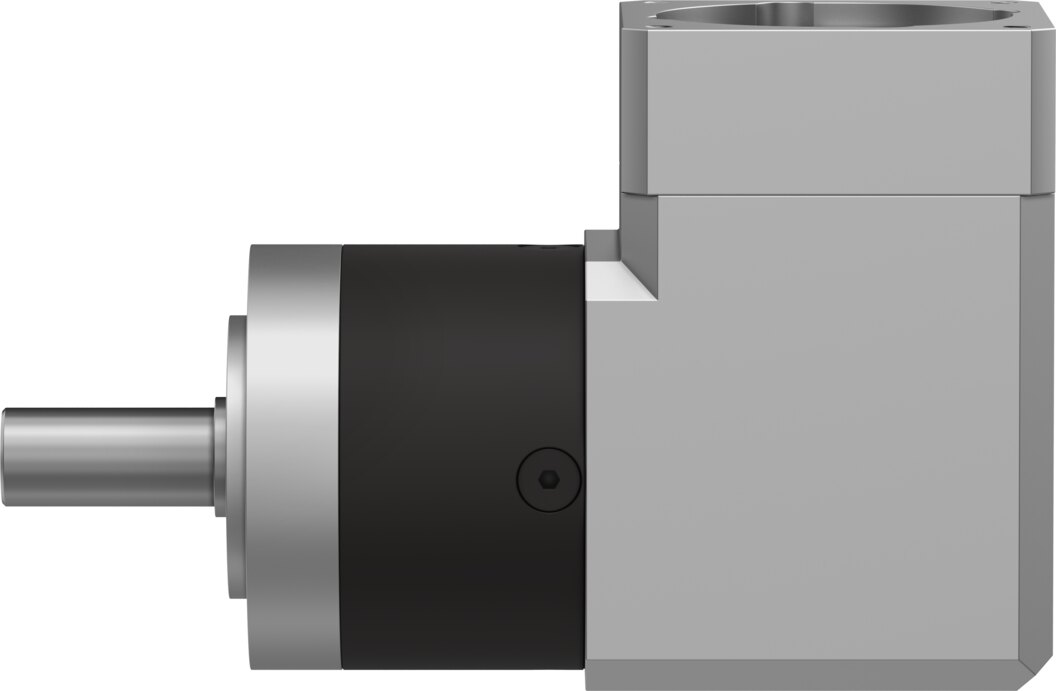

Das Winkelgetriebe lenkt den Antrieb um 90° um und spart so Bauraum in Achsrichtung. Vor der Bestellung Flansch 60 mm und Schnittstelle 60P mit dem Motor abgleichen.
Technische Daten
| Typ | EMGA-60-A-G8-60P |
|---|---|
| Festo-Nr. | 8141738 |
| Gewicht | 1,8 kg |
| Flanschgröße Getriebe | 60 mm |
| Flanschgröße Motor | 60 mm |
| Verdrehspiel | 0,27° |
| Getriebeart | Winkelgetriebe |
| Getriebeübersetzung | 8:1 |
| Maximale Antriebsdrehzahl | 13000 1/min |
| Betriebstemperatur Getriebe | -25 bis 90 °C |
| LABS-Konformität | VDMA24364-B2-L |
| Schutzart | IP54 |
| Dauerabtriebsdrehmoment | 18 Nm |
| Massenträgheitsmoment Getriebe | 0,243 kgcm² |
| Maximales Abtriebsdrehmoment | 29 Nm |
| Maximaler Wirkungsgrad | 93 % |
| Verdrehsteifigkeit | 1,6 Nm/arcmin |
| Produktgewicht | 1700 g |
| Zulässige axiale Wellenbelastung | 500 N |
| Zulässige radiale Wellenbelastung | 400 N |
| Schnittstelle Getriebe Abtrieb | 60G |
| Schnittstelle Getriebe Antrieb | 60P |
| Werkstoff-Hinweis | RoHS konform |
| Hersteller | Festo |
| Hersteller-Nr. | EMGA-60-A-G8-60P |
| EAN | 4052568565176 |
| Zolltarifnummer | 84834090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | Winkelgetriebe 8:1 |
| Serie | EMGA |
| Temperatur (max.) | 90 |
