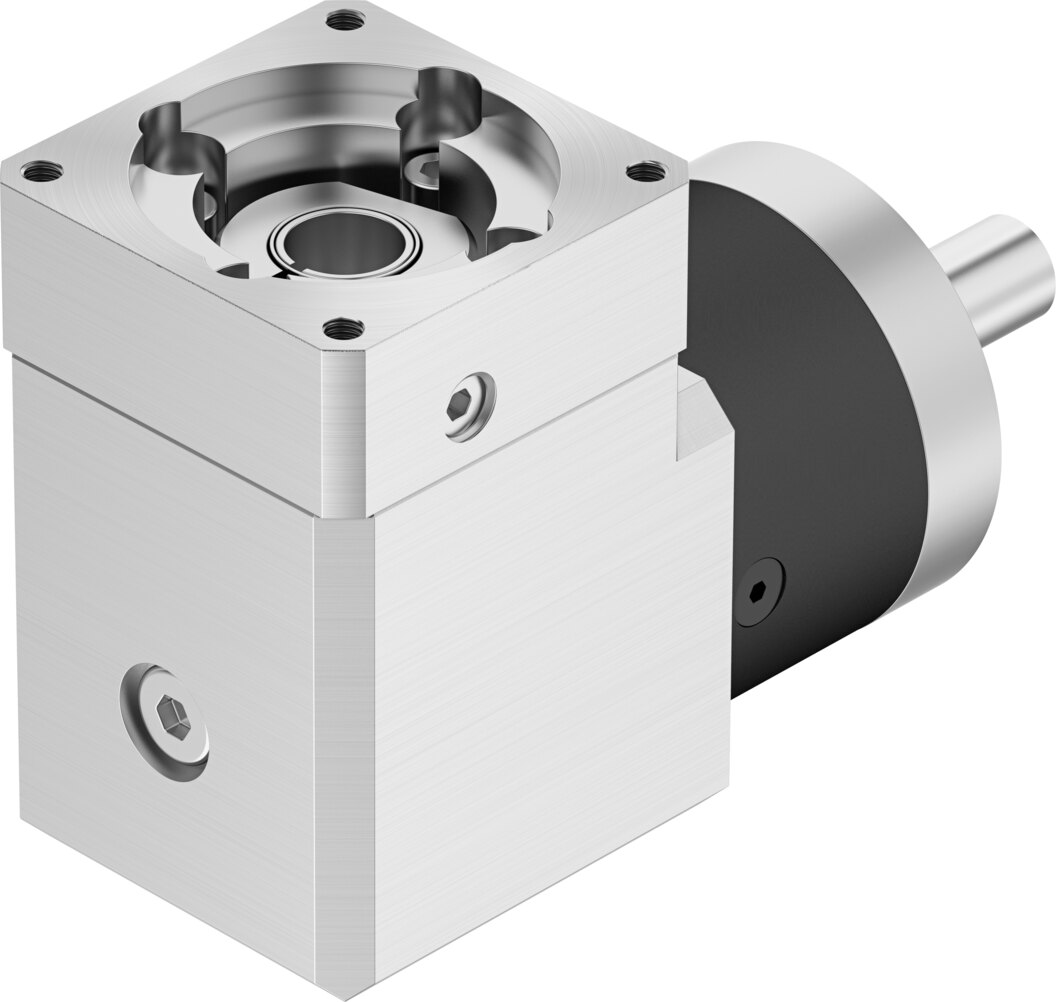

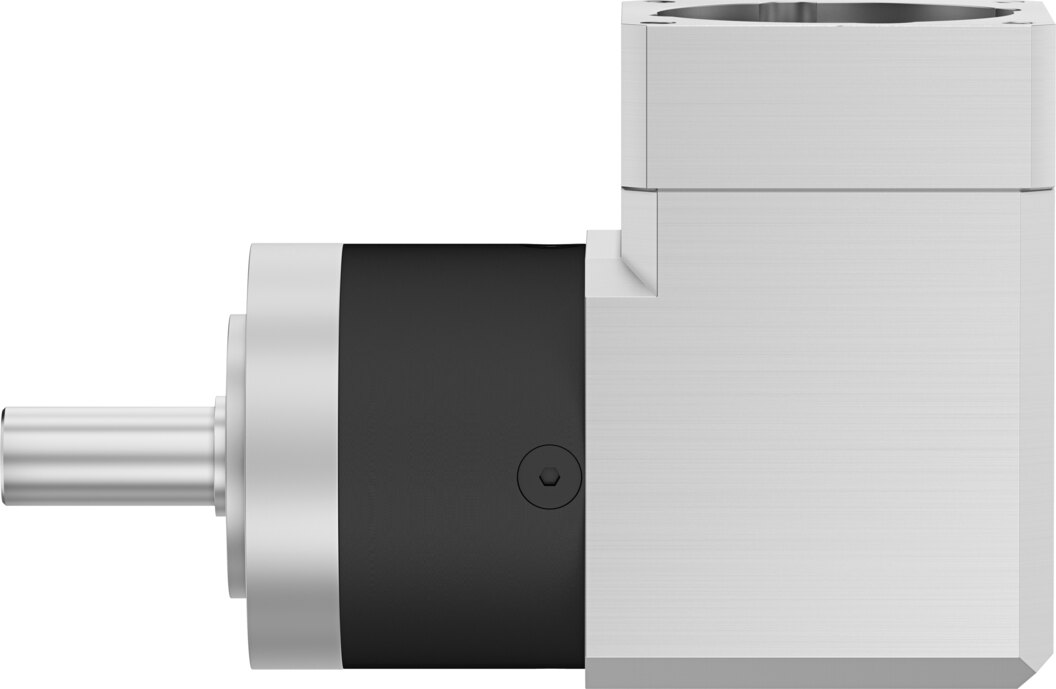

Winkelgetriebe 3:1, 14 Nm Dauerabtriebsmoment, Flansch 60 mm, Motor 60 mm EMGA-60-A-G3-60P - Festo 8085344

Festo ✓ Originalprodukt Neuware

Das Winkelgetriebe EMGA-60-A-G3-60P untersetzt die Motordrehzahl im Verhältnis 3:1 und überträgt dauerhaft 14 Nm. Verdrehspiel 0,27°, Wirkungsgrad bis 95 %. Motorseitig Flansch 60 mm mit Schnittstelle 60P, abtriebsseitig 60 mm.

Netto
681,64 €
zzgl. MwSt.
811,15 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8085344
Hersteller-Nr. EMGA-60-A-G3-60P
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

14 Nm dauerhaft am Abtrieb bei 3:1 Übersetzung: das Festo Winkelgetriebe EMGA-60-A-G3-60P setzt zwischen Motor und Achse an.

Vorteile

  • Übersetzung 3:1, Dauerabtriebsmoment 14 Nm
  • Max. Abtriebsdrehmoment 22 Nm für Anfahr- und Bremsvorgänge
  • Verdrehspiel 0,27° für reproduzierbare Positionen
  • Wirkungsgrad bis 95 %
  • Verdrehsteifigkeit 2 Nm/arcmin
  • Antriebsdrehzahl bis 13000 1/min

Einsatz

Das Winkelgetriebe lenkt den Antrieb um 90° um und spart so Bauraum in Achsrichtung. Vor der Bestellung Flansch 60 mm und Schnittstelle 60P mit dem Motor abgleichen.

Technische Daten

TypEMGA-60-A-G3-60P
Festo-Nr.8085344
Gewicht1,9 kg
Flanschgröße Getriebe60 mm
Flanschgröße Motor60 mm
Verdrehspiel0,27°
GetriebeartWinkelgetriebe
Getriebeübersetzung3:1
Maximale Antriebsdrehzahl13000 1/min
Betriebstemperatur Getriebe-25 bis 90 °C
LABS-KonformitätVDMA24364-B2-L
SchutzartIP54
Dauerabtriebsdrehmoment14 Nm
Massenträgheitsmoment Getriebe0,394 kgcm²
Maximales Abtriebsdrehmoment22 Nm
Maximaler Wirkungsgrad95 %
Verdrehsteifigkeit2 Nm/arcmin
Produktgewicht1700 g
Zulässige axiale Wellenbelastung500 N
Zulässige radiale Wellenbelastung400 N
Schnittstelle Getriebe Abtrieb60G
Schnittstelle Getriebe Antrieb60P
Werkstoff-HinweisRoHS konform
HerstellerFesto
Hersteller-Nr.EMGA-60-A-G3-60P
EAN4052568450892
Zolltarifnummer84834090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungWinkelgetriebe 3:1
SerieEMGA
Temperatur (max.)90
