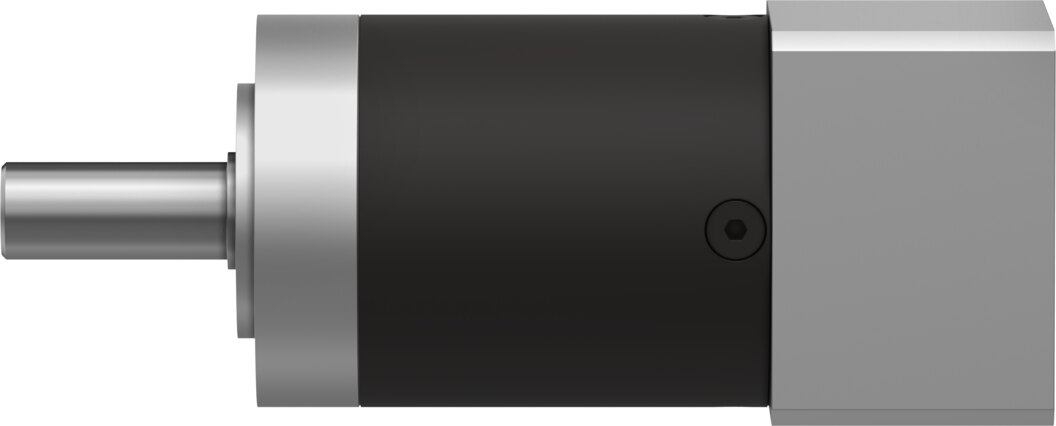

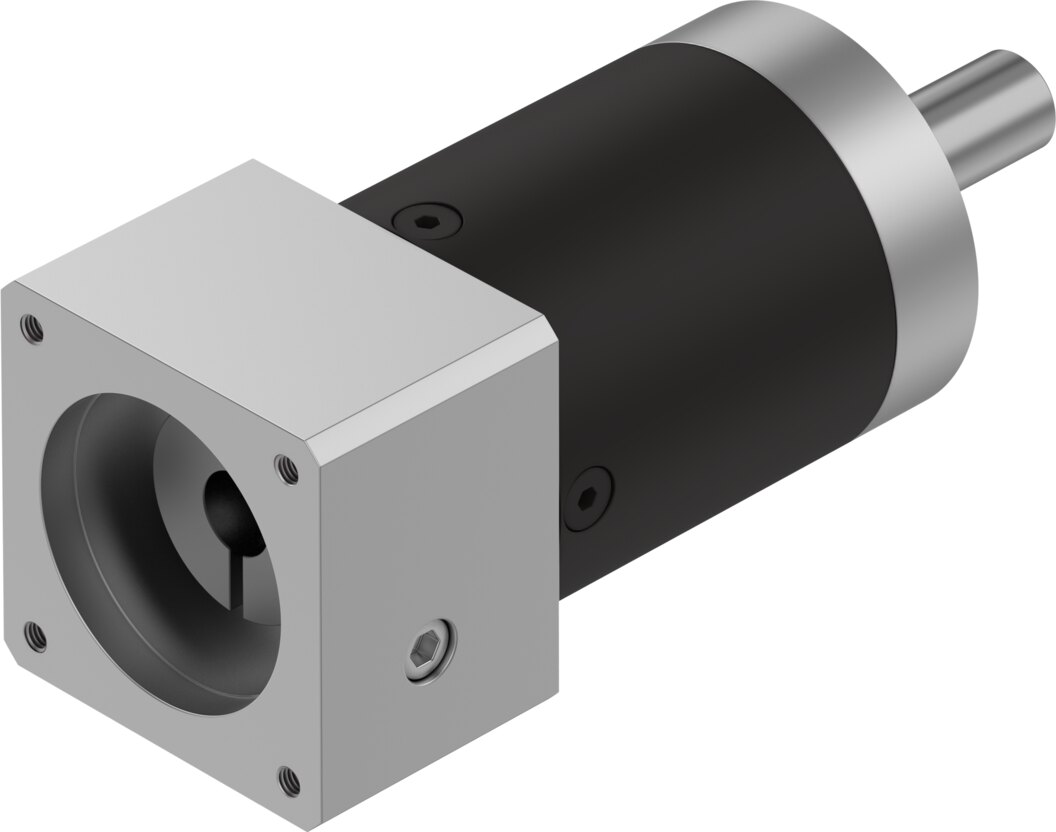

Planetengetriebe 20:1, 20 Nm Dauerabtriebsmoment, Flansch 40 mm, Motor 40 mm EMGA-40-P-G20-EAS-40 - Festo 8141731
20 Nm Dauerabtriebsmoment, kurzzeitig 32 Nm: das Planetengetriebe EMGA-40-P-G20-EAS-40 verstärkt das Motormoment im Verhältnis 20:1. Verdrehspiel 0,31°, Wirkungsgrad bis 96 %. Motorseitig Flansch 40 mm mit Schnittstelle 40P, abtriebsseitig 40 mm.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
20 Nm dauerhaft am Abtrieb bei 20:1 Übersetzung: das Festo Planetengetriebe EMGA-40-P-G20-EAS-40 setzt zwischen Motor und Achse an.
Vorteile
- Übersetzung 20:1, Dauerabtriebsmoment 20 Nm
- Max. Abtriebsdrehmoment 32 Nm für Anfahr- und Bremsvorgänge
- Verdrehspiel 0,31° für reproduzierbare Positionen
- Wirkungsgrad bis 96 %
- Verdrehsteifigkeit 1 Nm/arcmin
- Antriebsdrehzahl bis 18000 1/min
Einsatz
Für Servo- und Schrittmotoren an elektrischen Achsen, wenn mehr Moment oder eine bessere Anpassung der Massenträgheit gebraucht wird. Motorflansch 40 mm, Schnittstelle 40P.
Technische Daten
| Typ | EMGA-40-P-G20-EAS-40 |
|---|---|
| Festo-Nr. | 8141731 |
| Gewicht | 0,49 kg |
| Flanschgröße Getriebe | 40 mm |
| Flanschgröße Motor | 40 mm |
| Verdrehspiel | 0,31° |
| Getriebeart | Planetengetriebe |
| Getriebeübersetzung | 20:1 |
| Maximale Antriebsdrehzahl | 18000 1/min |
| Betriebstemperatur Getriebe | -25 bis 90 °C |
| LABS-Konformität | VDMA24364-B2-L |
| Schutzart | IP54 |
| Dauerabtriebsdrehmoment | 20 Nm |
| Massenträgheitsmoment Getriebe | 0,018 kgcm² |
| Maximales Abtriebsdrehmoment | 32 Nm |
| Maximaler Wirkungsgrad | 96 % |
| Verdrehsteifigkeit | 1 Nm/arcmin |
| Produktgewicht | 450 g |
| Zulässige axiale Wellenbelastung | 200 N |
| Zulässige radiale Wellenbelastung | 200 N |
| Schnittstelle Getriebe Abtrieb | 40G |
| Schnittstelle Getriebe Antrieb | 40P |
| Werkstoff-Hinweis | RoHS konform |
| Hersteller | Festo |
| Hersteller-Nr. | EMGA-40-P-G20-EAS-40 |
| EAN | 4052568565107 |
| Zolltarifnummer | 84834090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | Planetengetriebe 20:1 |
| Serie | EMGA |
| Temperatur (max.) | 90 |
