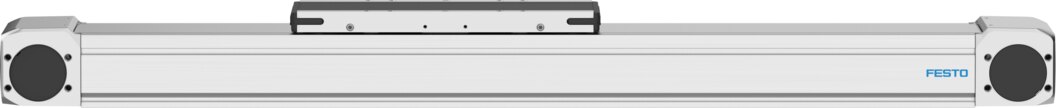

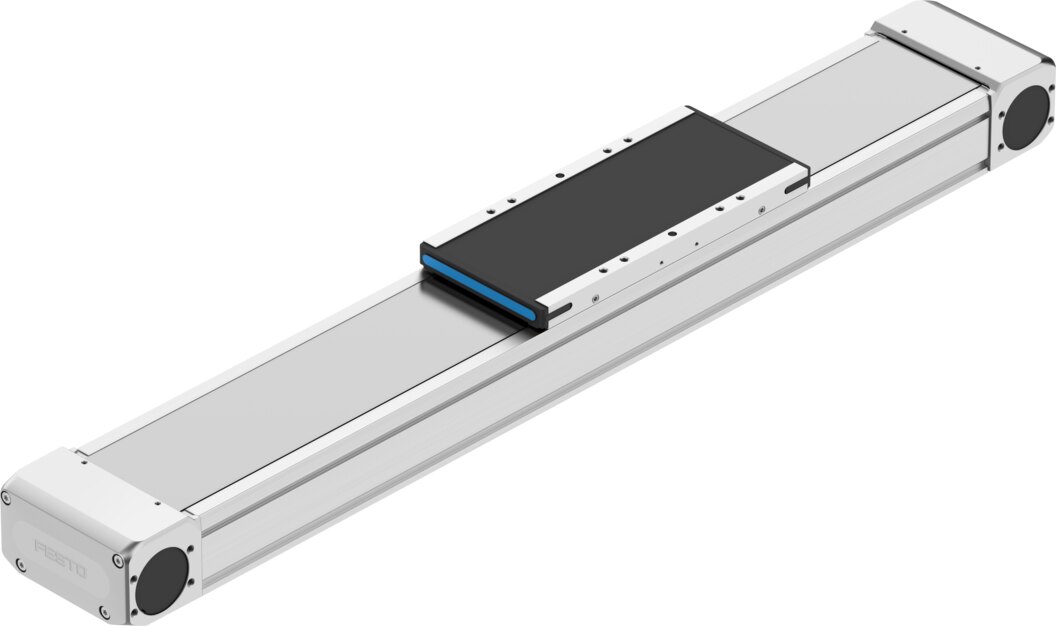

Zahnriemenachse Hub 1800 mm bis 3 m/s ELGD-TB-KF-WD-120-1800-0H-L-PU2 - Festo 8192392

Festo ✓ Originalprodukt Neuware

Die Zahnriemenachse ELGD-TB-KF-WD-120-1800-0H-L-PU2 positioniert über 1800 mm Hub mit einer Wiederholgenauigkeit von ±0,04 mm. Zahnriemen mit 5 mm Teilung und 120 mm/U Vorschubkonstante, Vorschubkraft bis 500 N und bis 3 m/s Verfahrgeschwindigkeit.

Netto
3.109,67 €
zzgl. MwSt.
3.700,51 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8192392
Hersteller-Nr. ELGD-TB-KF-WD-120-1800-0H-L-PU2
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

ELGD-TB-KF-WD-120-1800-0H-L-PU2 ist eine Zahnriemenachse von Festo mit 1800 mm Hub, Baugröße 120, bis 3 m/s. Der Zahnriemen mit 5 mm Teilung bringt 120 mm Vorschub je Umdrehung, damit sind Geschwindigkeiten bis 3 m/s bei 100 m/s² Beschleunigung möglich.

Vorteile

  • Positionen auf ±0,04 mm genau wiederholbar.
  • Kurze Zyklen mit bis zu 3 m/s und 100 m/s².
  • Vorschubkraft bis 500 N in Bewegungsrichtung.
  • Kugelumlaufführung für Querkräfte bis 8000 N und Momente bis 330 Nm.
  • Lebensdauerschmierung, Referenzlebensdauer 5000 km.
  • Reinraumklasse 6 nach ISO 14644-1 (Absaugung: Klasse 4).

Einsatz

Die Zahnriemenachse ELGD-TB-KF-WD-120-1800-0H-L-PU2 eignet sich für lange, schnelle Verfahrwege über 1800 mm in Handlings- und Portalsystemen. Einbaulage beliebig, Umgebungstemperatur 0 bis 60 °C. Ausgelegt für den Anbau von Schritt- und Servomotoren. Gewicht laut Preisliste 21 kg.

Technische Daten

TypELGD-TB-KF-WD-120-1800-0H-L-PU2
Antriebsritzel Wirkdurchmesser38,2 mm
Arbeitshub1800 mm
Baugröße120
Hubreserve0 mm
Zahnriemen-Teilung5 mm
Einbaulagebeliebig
FührungKugelumlaufführung
Konstruktiver Aufbaumit Zahnriemen
MotorartSchrittmotor, Servomotor
Messprinzip Wegmesssysteminkremental
Positionserkennungfür induktive Sensoren
Maximale Beschleunigung100 m/s²
Maximale Geschwindigkeit3 m/s
Wiederholgenauigkeit±0,04 mm
Einschaltdauer100%
LABS-KonformitätVDMA24364-C1-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1 (mit Vakuumabsaugung), Klasse 6 nach ISO 14644-1
Lagertemperatur-20 bis 60 °C
SchutzartIP40
Umgebungstemperatur0 bis 60 °C
Aufprallenergie in den Endlagen0,001 J
Hinweis zur Aufprallenergie in den EndlagenBei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s
Flächenmomente zweiten Grades Iy770000 mm⁴
Flächenmomente zweiten Grades Iz5801000 mm⁴
Maximales Antriebsmoment9,55 Nm
Maximale Kraft Fy8000 N
Maximale Kraft Fz7200 N
Maximale Kraft Fy Gesamtachse5914 N
Maximale Kraft Fz Gesamtachse5280 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)35153 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)35153 N
Maximaler Leerlauf- Verschiebewiderstand72,1 N
Maximales Moment Mx330 Nm
Maximales Moment My600 Nm
Maximales Moment Mz540 Nm
Maximales Moment Mx Gesamtachse290 Nm
Maximales Moment My Gesamtachse563 Nm
Maximales Moment Mz Gesamtachse527 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)1459 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)1920 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)1920 Nm
Abstand Schlittenoberfläche zur Führungsmitte51 mm
Maximale Vorschubkraft Fx500 N
Leerlaufantriebsmoment1,38 Nm
Torsionsträgheitsmoment It383100 mm⁴
Massenträgheitsmoment JH pro Meter Hub0,876 kgcm²
Massenträgheitsmoment JL pro kg Nutzlast3,648 kgcm²
Massenträgheitsmoment JO9,1687 kgcm²
Vorschubkonstante120 mm/U
Referenzlebensdauer5000 km
WartungsintervallLebensdauerschmierung
Bewegte Masse2250 g
Produktgewicht20535 g
Grundgewicht bei 0 mm Hub6495 g
Gewichtszuschlag pro 10 mm Hub78 g
Dynamische Durchbiegung (Last bewegt)0,05 % der Länge der Achse, maximal 0,5 mm
Statische Durchbiegung (Last im Stillstand)0,1 % der Länge der Achse
Schnittstellencode AktuatorN48
Werkstoff AbschlussdeckelAluminium-Kokillenguss, lackiert
Werkstoff ProfilAluminium-Knetlegierung, eloxiert
Werkstoff-HinweisRoHS konform
Werkstoff Abdeckbandhochlegierter Stahl rostfrei
Werkstoff AntriebsdeckelAluminium-Kokillenguss, lackiert
Werkstoff Führung SchlittenStahl
Werkstoff FührungsschieneStahl
Werkstoff Riemenscheibenhochlegierter Stahl rostfrei
Werkstoff SchlittenAluminium-Knetlegierung
Werkstoff ZahnriemenPolyurethan mit Stahlcord
Gewicht (Preisliste)21 kg
Gewicht21 kg
HerstellerFesto
Hersteller-Nr.ELGD-TB-KF-WD-120-1800-0H-L-PU2
EAN4052568776138
Zolltarifnummer84799070
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Hub [mm]1800
GehäusewerkstoffAluminium, eloxiert
BauartElektromechanische Linearachse, mit Zahnriemen
Temperaturbereich0-60 °C
Temperatur (max.)60
