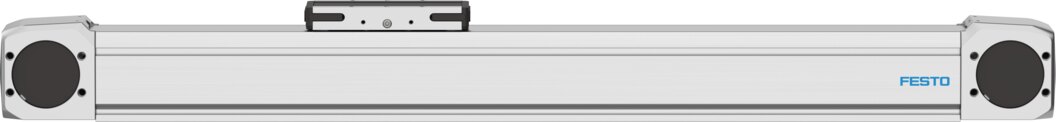

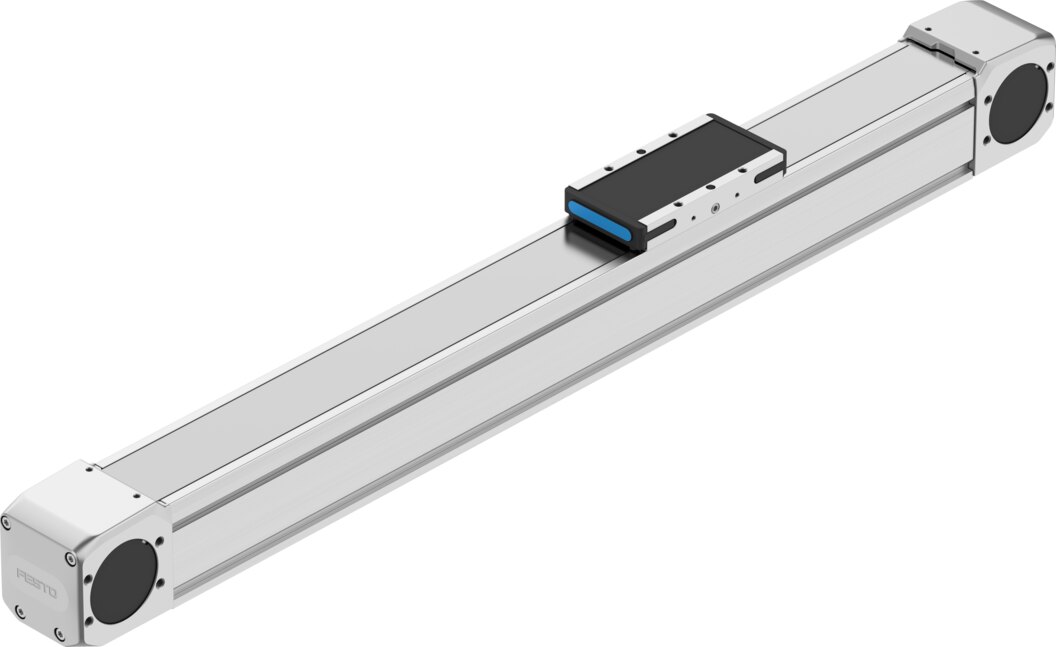

Zahnriemenachse Hub 200 mm bis 3 m/s ELGD-TB-KF-60-200-0H-PU2 - Festo 8192344

Festo ✓ Originalprodukt Neuware

Die Zahnriemenachse ELGD-TB-KF-60-200-0H-PU2 bewegt Lasten über 200 mm Hub und fährt Positionen auf ±0,04 mm genau wieder an. Zahnriemen mit 3 mm Teilung und 99 mm/U Vorschubkonstante, Vorschubkraft bis 350 N und bis 3 m/s Verfahrgeschwindigkeit.

Netto
776,17 €
zzgl. MwSt.
923,64 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8192344
Hersteller-Nr. ELGD-TB-KF-60-200-0H-PU2
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

ELGD-TB-KF-60-200-0H-PU2 ist eine Zahnriemenachse von Festo mit 200 mm Hub, Baugröße 60, bis 3 m/s. Der Zahnriemen mit 3 mm Teilung bringt 99 mm Vorschub je Umdrehung, damit sind Geschwindigkeiten bis 3 m/s bei 100 m/s² Beschleunigung möglich.

Vorteile

  • Wiederholgenauigkeit ±0,04 mm über den gesamten Hub von 200 mm.
  • Vorschubkraft bis 350 N in Bewegungsrichtung.
  • Kurze Zyklen mit bis zu 3 m/s und 100 m/s².
  • Querkräfte bis 2200 N und Momente bis 38 Nm über die Kugelumlaufführung.
  • Lebensdauerschmierung, Referenzlebensdauer 5000 km.
  • Reinraumklasse 6 nach ISO 14644-1 (Absaugung: Klasse 4).

Einsatz

Die Zahnriemenachse ELGD-TB-KF-60-200-0H-PU2 eignet sich für lange, schnelle Verfahrwege über 200 mm in Handlings- und Portalsystemen. Einbaulage beliebig, Umgebungstemperatur 0 bis 60 °C. Ausgelegt für den Anbau von Schritt- und Servomotoren. Gewicht laut Preisliste 3,4 kg.

Technische Daten

TypELGD-TB-KF-60-200-0H-PU2
Antriebsritzel Wirkdurchmesser31,51 mm
Arbeitshub200 mm
Baugröße60
Hubreserve0 mm
Zahnriemen-Teilung3 mm
Einbaulagebeliebig
FührungKugelumlaufführung
Konstruktiver Aufbaumit Zahnriemen
MotorartSchrittmotor, Servomotor
Messprinzip Wegmesssysteminkremental
Positionserkennungfür induktive Sensoren
Maximale Beschleunigung100 m/s²
Maximale Geschwindigkeit3 m/s
Wiederholgenauigkeit±0,04 mm
Einschaltdauer100%
LABS-KonformitätVDMA24364-C1-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1 (mit Vakuumabsaugung), Klasse 6 nach ISO 14644-1
Lagertemperatur-20 bis 60 °C
SchutzartIP40
Umgebungstemperatur0 bis 60 °C
Aufprallenergie in den Endlagen0,000125 J
Hinweis zur Aufprallenergie in den EndlagenBei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s
Flächenmomente zweiten Grades Iy485200 mm⁴
Flächenmomente zweiten Grades Iz730600 mm⁴
Maximales Antriebsmoment5,5 Nm
Maximale Kraft Fy2200 N
Maximale Kraft Fz2200 N
Maximale Kraft Fy Gesamtachse1945 N
Maximale Kraft Fz Gesamtachse2000 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)9208 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)9208 N
Maximaler Leerlauf- Verschiebewiderstand29,8 N
Maximales Moment Mx38 Nm
Maximales Moment My15 Nm
Maximales Moment Mz15 Nm
Maximales Moment Mx Gesamtachse41 Nm
Maximales Moment My Gesamtachse36 Nm
Maximales Moment Mz Gesamtachse36 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)157 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)60 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)60 Nm
Abstand Schlittenoberfläche zur Führungsmitte42,8 mm
Maximale Vorschubkraft Fx350 N
Leerlaufantriebsmoment0,5 Nm
Torsionsträgheitsmoment It192900 mm⁴
Massenträgheitsmoment JH pro Meter Hub0,3128 kgcm²
Massenträgheitsmoment JL pro kg Nutzlast2,4822 kgcm²
Massenträgheitsmoment JO2,1016 kgcm²
Vorschubkonstante99 mm/U
Referenzlebensdauer5000 km
WartungsintervallLebensdauerschmierung
Bewegte Masse443 g
Produktgewicht3466 g
Grundgewicht bei 0 mm Hub2486 g
Gewichtszuschlag pro 10 mm Hub49 g
Dynamische Durchbiegung (Last bewegt)0,05 % der Länge der Achse, maximal 0,5 mm
Statische Durchbiegung (Last im Stillstand)0,1 % der Länge der Achse
Schnittstellencode AktuatorN48
Werkstoff AbschlussdeckelAluminium-Kokillenguss, lackiert
Werkstoff ProfilAluminium-Knetlegierung, eloxiert
Werkstoff-HinweisRoHS konform
Werkstoff Abdeckbandhochlegierter Stahl rostfrei
Werkstoff AntriebsdeckelAluminium-Kokillenguss, lackiert
Werkstoff Führung SchlittenStahl
Werkstoff FührungsschieneStahl
Werkstoff Riemenscheibenhochlegierter Stahl rostfrei
Werkstoff SchlittenAluminium-Knetlegierung
Werkstoff ZahnriemenPolyurethan mit Stahlcord
Gewicht (Preisliste)3,4 kg
Gewicht3,4 kg
HerstellerFesto
Hersteller-Nr.ELGD-TB-KF-60-200-0H-PU2
EAN4052568644901
Zolltarifnummer84799070
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Hub [mm]200
GehäusewerkstoffAluminium, eloxiert
BauartElektromechanische Linearachse, mit Zahnriemen
Temperaturbereich0-60 °C
Temperatur (max.)60
