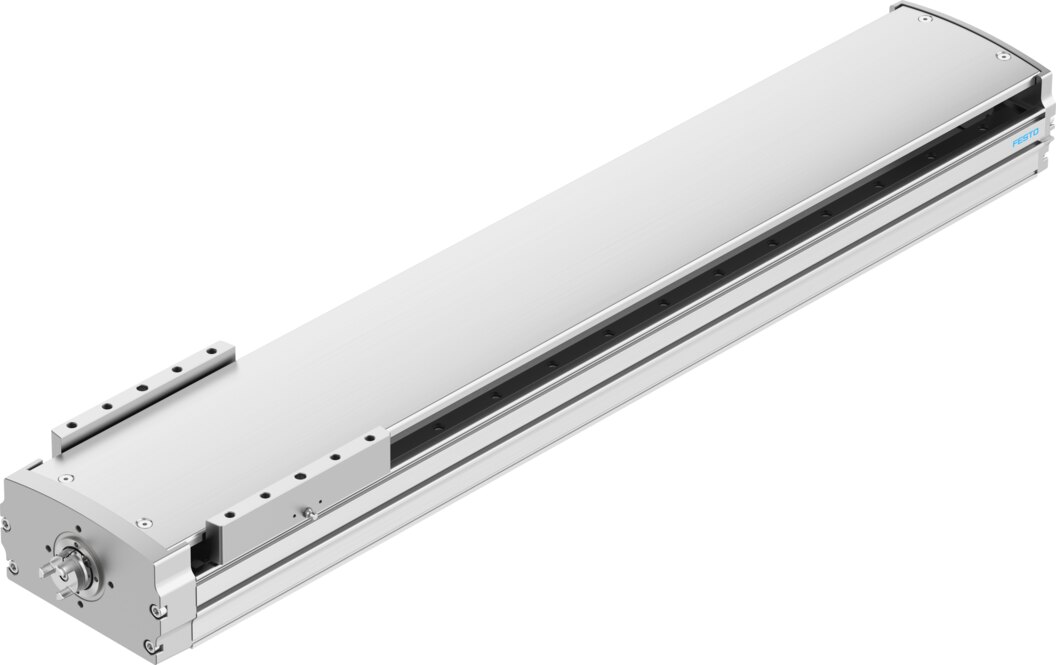

Zahnriemenachse ELGD-TB-KF-120-1000-0H-PU2 - Festo 8192369
Netto
zzgl. MwSt.
2.591,72 € inkl. 19 % MwSt., zzgl. Versand
2.177,92 €
Artikel
FES-8192369
Hersteller-Nr.
ELGD-TB-KF-120-1000-0H-PU2
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Antriebsritzel Wirkdurchmesser | 55,7 mm |
|---|---|
| Arbeitshub | 1000 mm |
| Baugröße | 120 |
| Hubreserve | 0 mm |
| Zahnriemen-Teilung | 5 mm |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | mit Zahnriemen |
| Motorart | Schrittmotor, Servomotor |
| Messprinzip Wegmesssystem | inkremental |
| Positionserkennung | für induktive Sensoren |
| Max. Beschleunigung | 100 m/s² |
| Max. Geschwindigkeit | 3 m/s |
| Wiederholgenauigkeit | ±0,04 mm |
| Einschaltdauer | 100% |
| LABS-Konformität | VDMA24364-C1-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 4 nach ISO 14644-1 (mit Vakuumabsaugung), Klasse 6 nach ISO 14644-1 |
| Lagertemperatur | -20 ... 60 °C |
| Schutzart | IP40 |
| Umgebungstemperatur | 0 ... 60 °C |
| Aufprallenergie in den Endlagen | 0,001 J |
| Hinweis zur Aufprallenergie in den Endlagen | Bei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s |
| Flächenmomente 2. Grades Iy | 3550000 mm⁴ |
| Flächenmomente 2. Grades Iz | 8985000 mm⁴ |
| Max. Antriebsmoment | 36,2 Nm |
| Max. Kraft Fy | 4300 N |
| Max. Kraft Fz | 4300 N |
| Max. Kraft Fy Gesamtachse | 2957 N |
| Max. Kraft Fz Gesamtachse | 6500 N |
| Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 17576 N |
| Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 17576 N |
| Max. Leerlauf- Verschiebewiderstand | 71,8 N |
| Max. Moment Mx | 170 Nm |
| Max. Moment My | 50 Nm |
| Max. Moment Mz | 60 Nm |
| Max. Moment Mx Gesamtachse | 251 Nm |
| Max. Moment My Gesamtachse | 80 Nm |
| Max. Moment Mz Gesamtachse | 105 Nm |
| Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 730 Nm |
| My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 162 Nm |
| Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 162 Nm |
| Abstand Schlittenoberfläche zur Führungsmitte | 80 mm |
| Max. Vorschubkraft Fx | 1300 N |
| Leerlaufantriebsmoment | 2 Nm |
| Torsionsträgheitsmoment It | 1433600 mm⁴ |
| Massenträgheitsmoment JH pro Meter Hub | 2,792 kgcm² |
| Massenträgheitsmoment JL pro kg Nutzlast | 7,7562 kgcm² |
| Massenträgheitsmoment JO | 30,2136 kgcm² |
| Vorschubkonstante | 175 mm/U |
| Referenzlebensdauer | 5000 km |
| Wartungsintervall | Lebensdauerschmierung |
| Bewegte Masse | 1708 g |
| Produktgewicht | 22025 g |
| Grundgewicht bei 0 mm Hub | 10425 g |
| Gewichtszuschlag pro 10 mm Hub | 116 g |
| Dynamische Durchbiegung (Last bewegt) | 0,05 % der Länge der Achse,maximal 0,5 mm |
| Statische Durchbiegung (Last im Stillstand) | 0,1 % der Länge der Achse |
| Schnittstellencode Aktuator | N80 |
| Werkstoff Abschlussdeckel | Aluminium-Kokillenguss, lackiert |
| Werkstoff Profil | Aluminium-Knetlegierung, eloxiert |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Abdeckband | hochlegierter Stahl rostfrei |
| Werkstoff Antriebsdeckel | Aluminium-Kokillenguss, lackiert |
| Werkstoff Führung Schlitten | Stahl |
| Werkstoff Führungsschiene | Stahl |
| Werkstoff Riemenscheiben | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten | Aluminium-Knetlegierung |
| Werkstoff Zahnriemen | Polyurethan mit Stahlcord |
| Gewicht | 26 kg |
| Hersteller | Festo |
| Hersteller-Nr. | ELGD-TB-KF-120-1000-0H-PU2 |
| EAN | 4052568776008 |
| Zolltarifnummer | 84799070 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
