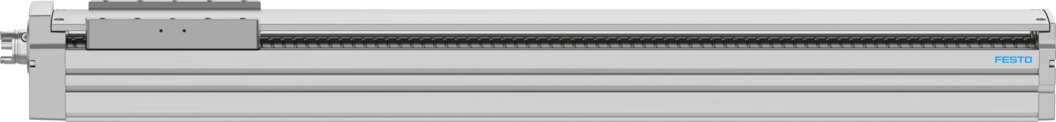

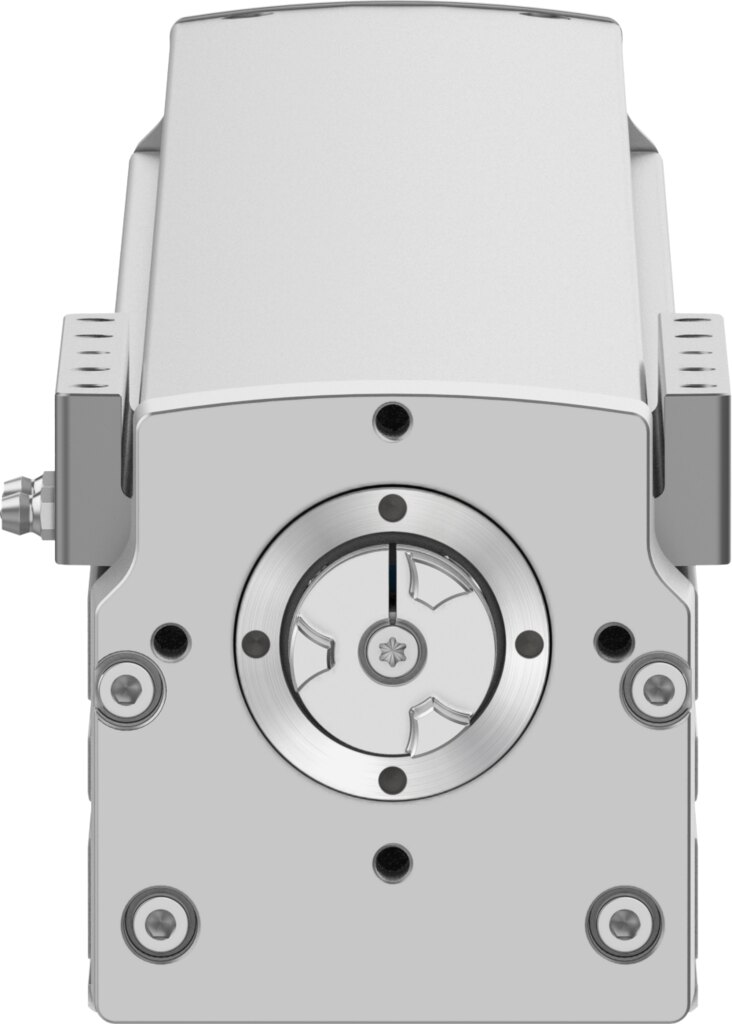

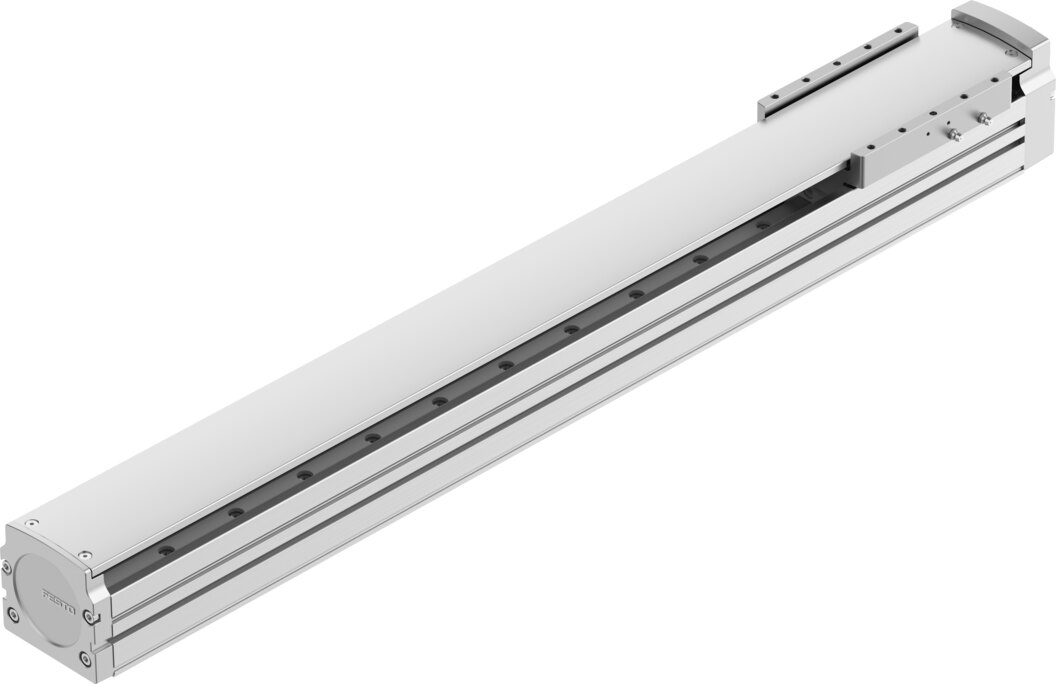

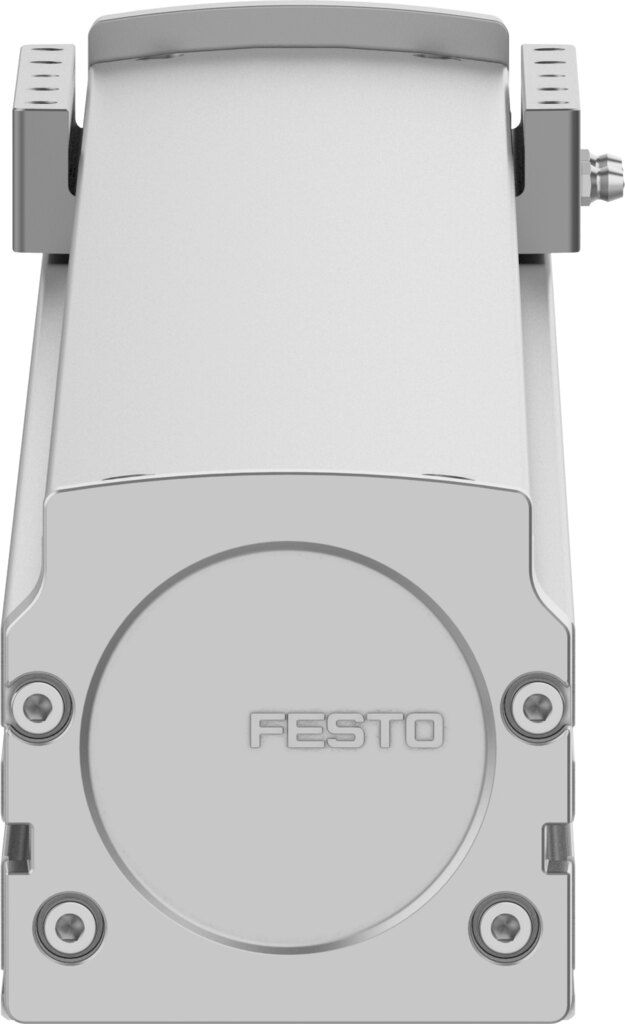

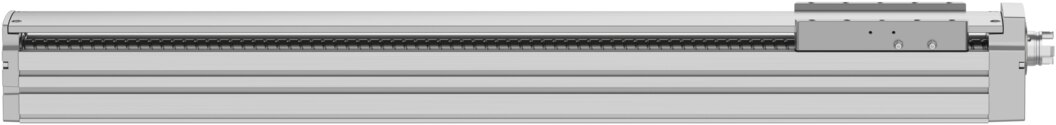

Spindelachse Baugröße 90 Hub 650 mm Steigung 10 mm ELGT-BS-90-650-10P - Festo 8124413
Bis 0,5 m/s Verfahrgeschwindigkeit und 15 m/s² Beschleunigung: Die Festo Spindelachse ELGT-BS-90-650-10P deckt 650 mm Arbeitshub in Baugröße 90 ab. Die Wiederholgenauigkeit liegt bei ±0,02 mm, die Vorschubkraft bei bis zu 1054 N. Schutzart IP20, Umgebungstemperatur 0 bis 50 °C. Gewicht 11 kg.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Spindelachse ELGT-BS-90-650-10P verfährt Lasten über 650 mm mit bis zu 0,5 m/s und kommt mit ±0,02 mm Wiederholgenauigkeit reproduzierbar an.
Das spricht für diese Achse
- Bis 0,5 m/s Verfahrgeschwindigkeit und 15 m/s² Beschleunigung für kurze Taktzeiten
- Wiederholgenauigkeit ±0,02 mm für reproduzierbare Positionen
- Vorschubkraft bis 1054 N
- Kugelumlaufführung für Querkräfte bis 4710 N (Fy) und 5600 N (Fz) sowie Momente bis 51 Nm (My)
- Spindelsteigung 10 mm/U bei 16 mm Spindeldurchmesser für einen definierten Vorschub je Umdrehung
- Reinraumtauglich: Klasse 6 nach ISO 14644-1
Einsatz
Positionier- und Zustellaufgaben mit 650 mm Hub, bei denen Vorschubkraft und Wiederholgenauigkeit zählen, etwa in Montage und Prüftechnik. Die ELGT-BS-90-650-10P ist für Schritt- und Servomotoren ausgelegt, der Schnittstellencode Aktuator lautet T46. Die Einbaulage ist beliebig.
Technische Daten
| Typ | ELGT-BS-90-650-10P |
|---|---|
| Festo-Teilenummer | 8124413 |
| Arbeitshub | 650 mm |
| Baugröße | 90 |
| Hubreserve | 0 mm |
| Reversierspiel | 150 µm |
| Spindeldurchmesser | 16 mm |
| Spindelsteigung | 10 mm/U |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | mit Kugelumlaufspindel |
| Motorart | Schrittmotor, Servomotor |
| Spindel-Typ | Kugelumlaufspindel |
| Varianten | Metalle mit Kupfer, Zink oder Nickel als Hauptbestandteil sind ausgeschlossen von der Verwendung, Ausnahmen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen |
| Maximale Beschleunigung | 15 m/s² |
| Maximale Drehzahl | 3000 1/min |
| Maximale Geschwindigkeit | 0,5 m/s |
| Wiederholgenauigkeit | ±0,02 mm |
| Einschaltdauer | 100% |
| LABS-Konformität | VDMA24364-Zone III |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 6 nach ISO 14644-1 |
| Schutzart | IP20 |
| Umgebungstemperatur | 0 bis 50 °C |
| Dauervorschubkraft | 1054 N |
| Flächenträgheitsmoment Iy | 631000 mm⁴ |
| Flächenträgheitsmoment Iz | 1948000 mm⁴ |
| Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit | 0,3 Nm |
| Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit | 0,08 Nm |
| Maximale Kraft Fy | 4710 N |
| Maximale Kraft Fz | 5600 N |
| Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 17352 N |
| Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 20631 N |
| Maximales Moment Mx | 65 Nm |
| Maximales Moment My | 51 Nm |
| Maximales Moment Mz | 51 Nm |
| Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 239 Nm |
| My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 188 Nm |
| Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 188 Nm |
| Maximale Radialkraft am Antriebsschaft | 290 N |
| Maximale Vorschubkraft Fx | 1054 N |
| Torsionsträgheitsmoment It | 151000 mm⁴ |
| Massenträgheitsmoment JH pro Meter Hub | 0,3453 kgcm² |
| Massenträgheitsmoment JL pro kg Nutzlast | 0,0253 kgcm² |
| Massenträgheitsmoment JO | 0,1252 kgcm² |
| Vorschubkonstante | 10 mm/U |
| Bewegte Masse | 1628 g |
| Produktgewicht | 11544 g |
| Grundgewicht bei 0 mm Hub | 4380 g |
| Gewichtszuschlag pro 10 mm Hub | 104 g |
| Dynamische Durchbiegung (Last bewegt) | 0,05 % der Länge der Achse,maximal 0,5 mm |
| Statische Durchbiegung (Last im Stillstand) | 0,1 % der Länge der Achse |
| Schnittstellencode Aktuator | T46 |
| Werkstoff Abschlussdeckel | Aluminium-Druckguss, lackiert |
| Werkstoff Profil | Aluminium-Knetlegierung, eloxiert |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Antriebsdeckel | Aluminium-Druckguss, lackiert |
| Werkstoff Führung Schlitten | Stahl |
| Werkstoff Führungsschiene | Stahl |
| Werkstoff Schlitten | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Spindelmutter | Stahl |
| Werkstoff Spindel | Stahl |
| Gewicht | 11 kg |
| Hersteller | Festo |
| Hersteller-Nr. | ELGT-BS-90-650-10P |
| EAN | 4052568554835 |
| Zolltarifnummer | 84799070 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Hub [mm] | 650 |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Bauart | Elektromechanische Linearachse, mit Kugelumlaufspindel |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
