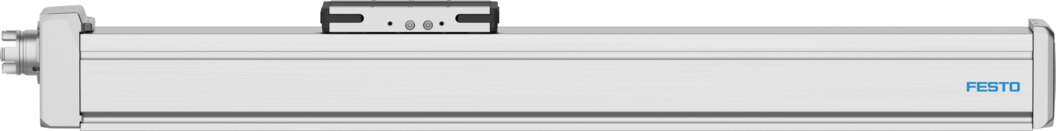

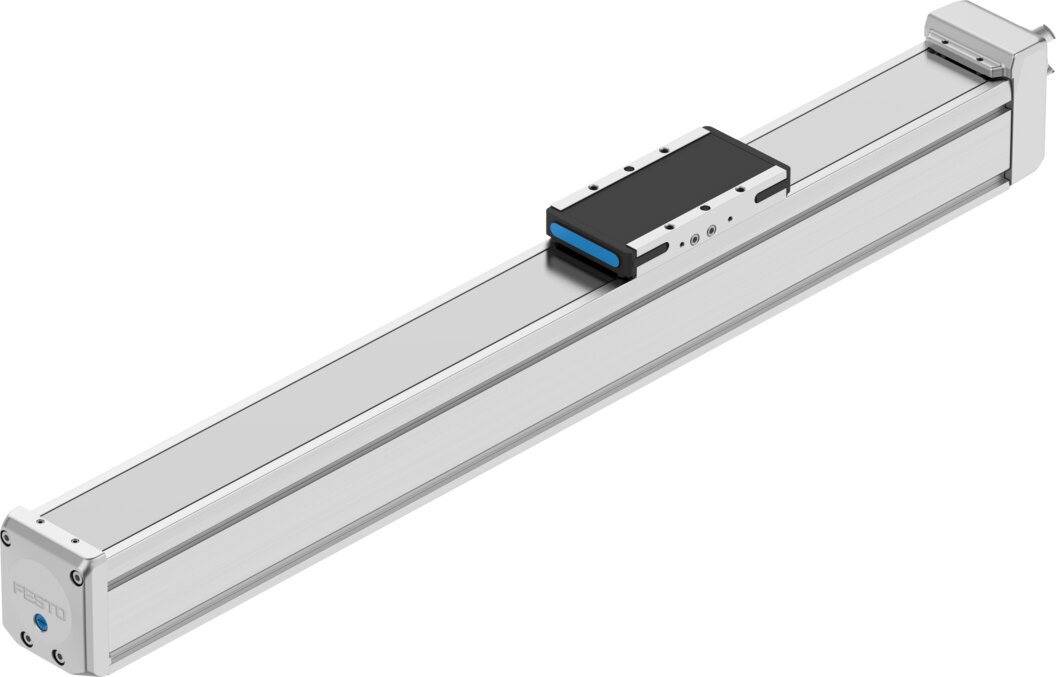

Spindelachse Baugröße 60 Hub 300 mm Steigung 5 mm ELGD-BS-KF-60-300-0H-5P - Festo 8192255

Festo ✓ Originalprodukt Neuware

Über 300 mm Arbeitshub positioniert die Spindelachse ELGD-BS-KF-60-300-0H-5P Lasten in Baugröße 60 mit bis zu 0,56 m/s. Sie positioniert mit ±0,01 mm Wiederholgenauigkeit und schiebt mit bis zu 1550 N. Je Motorumdrehung legt der Schlitten über die Kugelgewindetrieb 5 mm zurück. Gewicht 3,3 kg.

Netto
1.033,39 €
zzgl. MwSt.
1.229,73 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8192255
Hersteller-Nr. ELGD-BS-KF-60-300-0H-5P
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

300 mm Arbeitshub, bis 0,56 m/s und ±0,01 mm Wiederholgenauigkeit: Mit diesen Werten setzt die Festo Spindelachse ELGD-BS-KF-60-300-0H-5P in Baugröße 60 an.

Ihre Vorteile

  • Bis 0,56 m/s Verfahrgeschwindigkeit und 15 m/s² Beschleunigung für kurze Taktzeiten
  • Wiederholgenauigkeit ±0,01 mm für reproduzierbare Positionen
  • Vorschubkraft bis 1550 N
  • Kugelumlaufführung für Querkräfte bis 2200 N (Fy) und 2200 N (Fz) sowie Momente bis 15 Nm (My)
  • Spindelsteigung 5 mm/U bei 12 mm Spindeldurchmesser für einen definierten Vorschub je Umdrehung
  • Reinraumtauglich: Klasse 4 nach ISO 14644-1 (mit Vakuumabsaugung), Klasse 7 nach ISO 14644-1

Einsatz

Positionier- und Zustellaufgaben mit 300 mm Hub, bei denen Vorschubkraft und Wiederholgenauigkeit zählen, etwa in Montage und Prüftechnik. Die ELGD-BS-KF-60-300-0H-5P ist für Schritt- und Servomotoren ausgelegt, der Schnittstellencode Aktuator lautet T42. Die Einbaulage ist beliebig.

Technische Daten

TypELGD-BS-KF-60-300-0H-5P
Festo-Teilenummer8192255
Arbeitshub300 mm
Baugröße60
Hubreserve0 mm
Reversierspiel Kugelgewindetrieb±0,02 mm
Spindeldurchmesser12 mm
Spindelsteigung5 mm/U
Einbaulagebeliebig
FührungKugelumlaufführung
Konstruktiver Aufbaumit Kugelumlaufspindel
MotorartSchrittmotor, Servomotor
Spindel-TypKugelgewindetrieb
Messprinzip Wegmesssysteminkremental
Positionserkennungfür induktive Sensoren
Maximale Beschleunigung15 m/s²
Maximale Drehzahl6667 1/min
Maximale Geschwindigkeit0,56 m/s
Wiederholgenauigkeit±0,01 mm
Einschaltdauer100%
LABS-KonformitätVDMA24364-C1-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1 (mit Vakuumabsaugung), Klasse 7 nach ISO 14644-1
Lagertemperatur-20 bis 60 °C
SchutzartIP40
Umgebungstemperatur0 bis 60 °C
Aufprallenergie in den Endlagen0,001 J
Hinweis zur Aufprallenergie in den EndlagenBei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s
Flächenträgheitsmoment Iy508600 mm⁴
Flächenträgheitsmoment Iz685700 mm⁴
Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit0,107 Nm
Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit0,045 Nm
Maximale Kraft Fy2200 N
Maximale Kraft Fz2200 N
Maximale Kraft Fy Gesamtachse930 N
Maximale Kraft Fz Gesamtachse1300 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)9208 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)9208 N
Maximales Moment Mx37 Nm
Maximales Moment My15 Nm
Maximales Moment Mz15 Nm
Maximales Moment Mx Gesamtachse31 Nm
Maximales Moment My Gesamtachse34 Nm
Maximales Moment Mz Gesamtachse26 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)157 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)60 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)60 Nm
Abstand Schlittenoberfläche zur Führungsmitte60 mm
Maximale Radialkraft am Antriebsschaft230 N
Maximale Vorschubkraft Fx1550 N
Torsionsträgheitsmoment It52300 mm⁴
Massenträgheitsmoment JH pro Meter Hub0,15716 kgcm²
Massenträgheitsmoment JL pro kg Nutzlast0,00633 kgcm²
Massenträgheitsmoment JO0,0635 kgcm²
Vorschubkonstante5 mm/U
Referenzlebensdauer5000 km
WartungsintervallLebensdauerschmierung
Bewegte Masse535 g
Produktgewicht3394 g
Grundgewicht bei 0 mm Hub1774 g
Gewichtszuschlag pro 10 mm Hub54 g
Dynamische Durchbiegung (Last bewegt)0,05 % der Länge der Achse,maximal 0,5 mm
Statische Durchbiegung (Last im Stillstand)0,1 % der Länge der Achse
Schnittstellencode AktuatorT42
Werkstoff AbschlussdeckelAluminium-Kokillenguss, lackiert
Werkstoff ProfilAluminium-Knetlegierung, eloxiert
Werkstoff-HinweisRoHS konform
Werkstoff Abdeckbandhochlegierter Stahl rostfrei
Werkstoff AntriebsdeckelAluminium-Kokillenguss, lackiert
Werkstoff Führung SchlittenStahl
Werkstoff FührungsschieneStahl
Werkstoff SchlittenAluminium-Knetlegierung
Werkstoff SpindelmutterStahl
Werkstoff SpindelStahl
Gewicht3,3 kg
HerstellerFesto
Hersteller-Nr.ELGD-BS-KF-60-300-0H-5P
EAN4052568644369
Zolltarifnummer84799070
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Hub [mm]300
GehäusewerkstoffAluminium, eloxiert
BauartElektromechanische Linearachse, mit Kugelumlaufspindel
Temperaturbereich0-60 °C
Temperatur (max.)60
