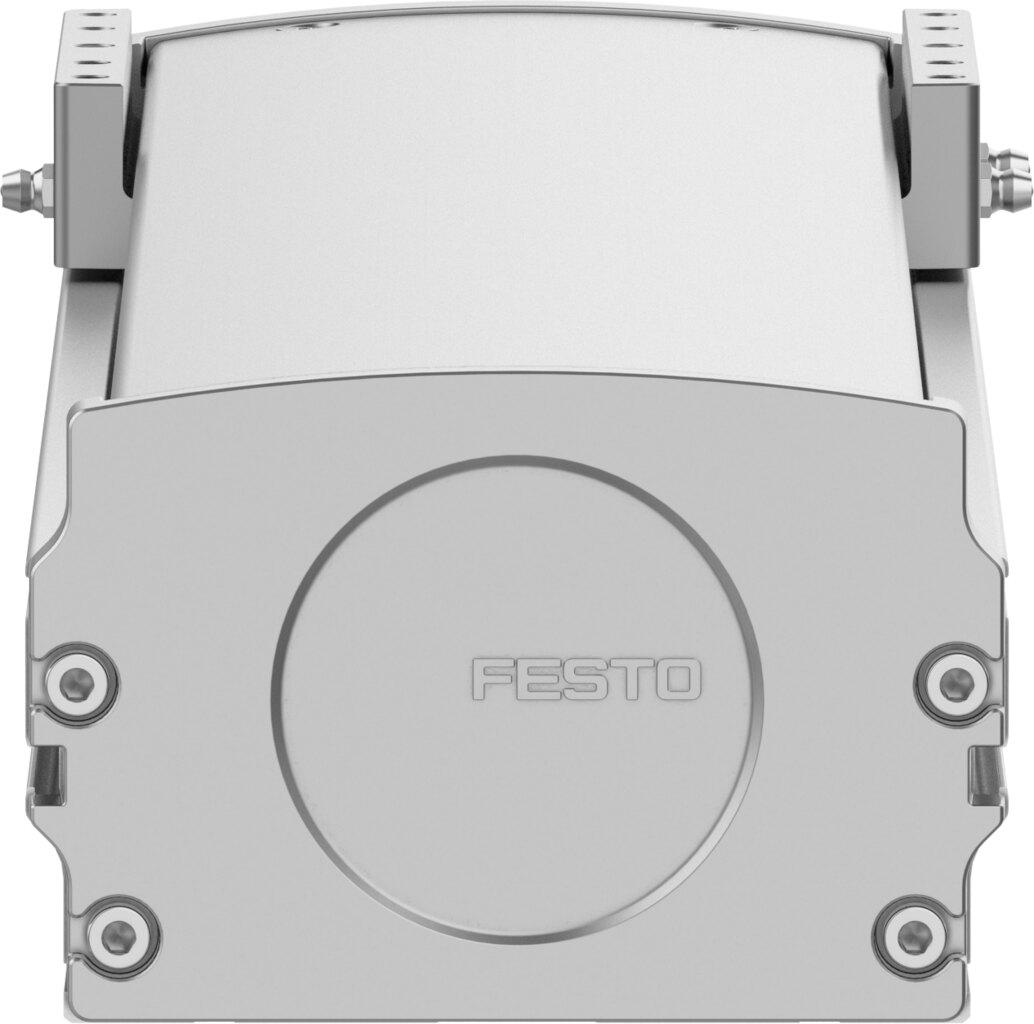

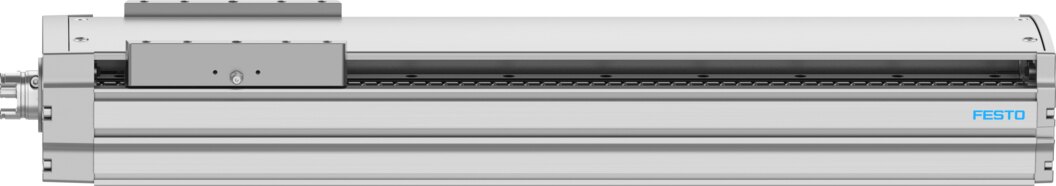

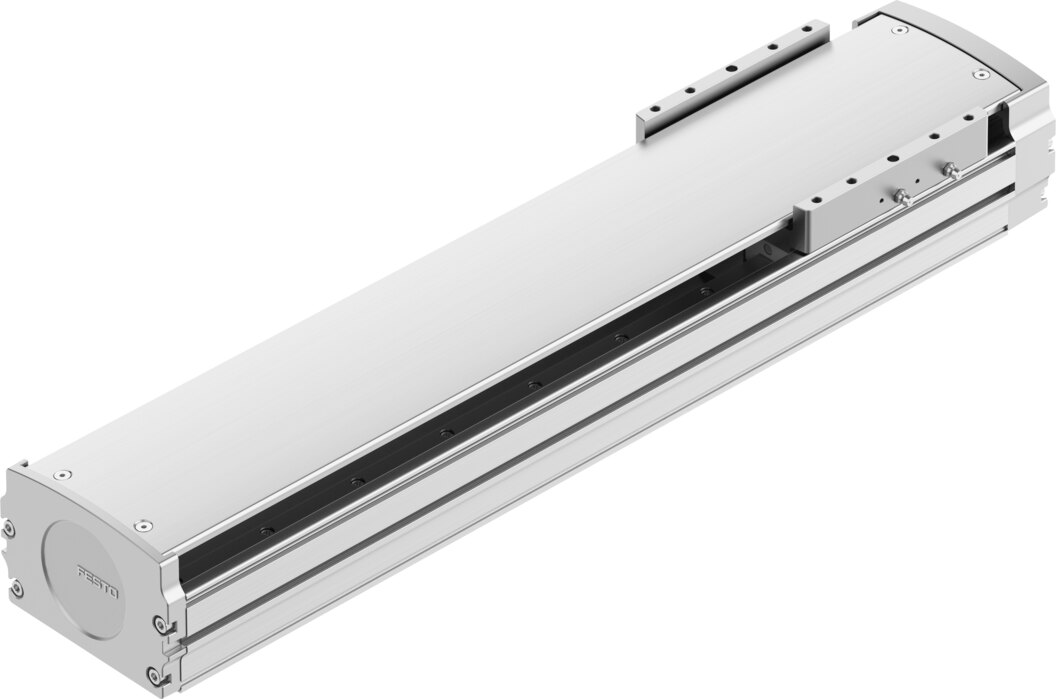

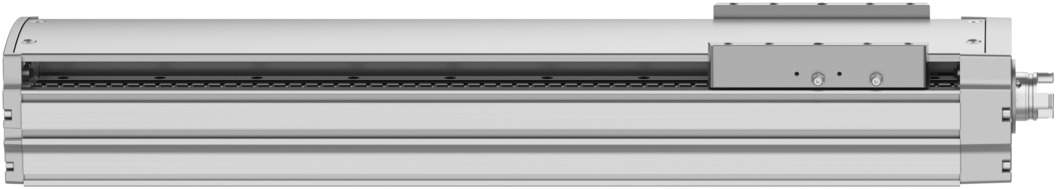

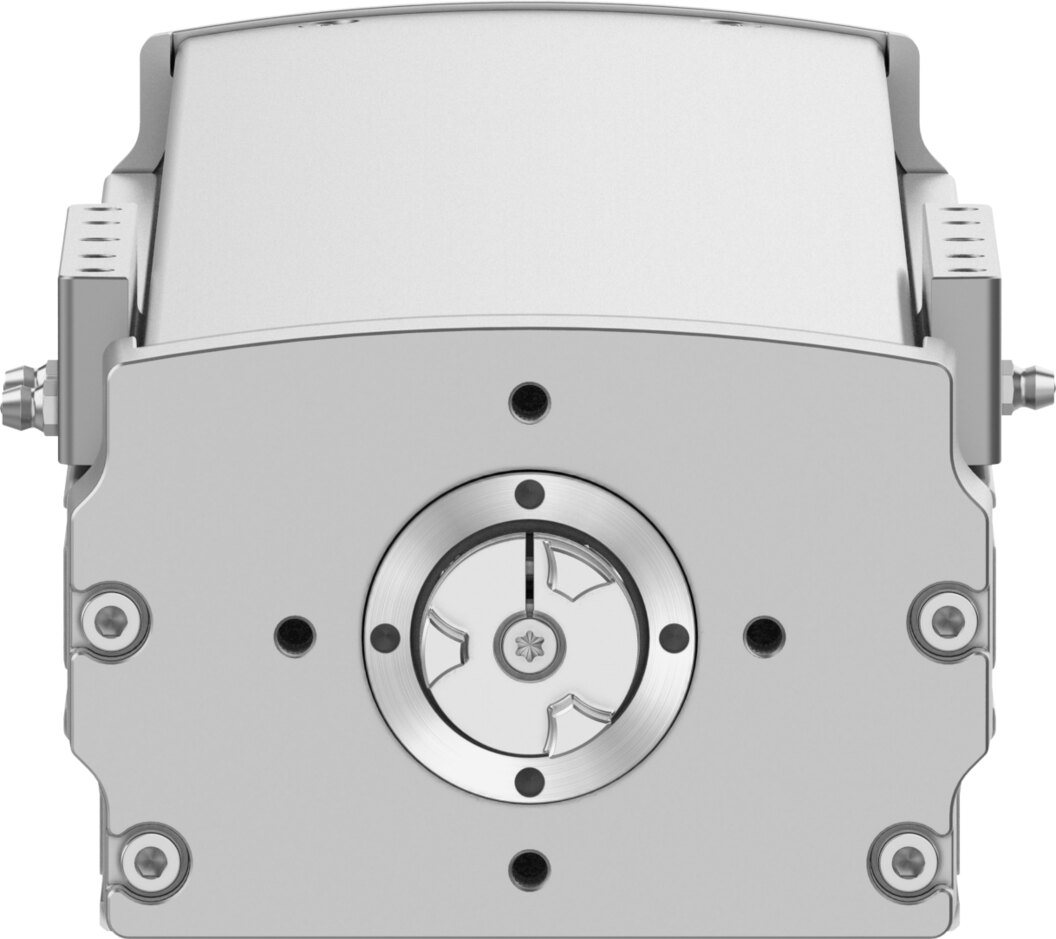

Spindelachse Baugröße 120 Hub 400 mm Steigung 20 mm ELGT-BS-120-400-20P - Festo 8124498

Festo ✓ Originalprodukt Neuware

Die Spindelachse ELGT-BS-120-400-20P fährt bis zu 1 m/s schnell und beschleunigt mit 15 m/s² über 400 mm Arbeitshub. Die Wiederholgenauigkeit liegt bei ±0,02 mm, die Vorschubkraft bei bis zu 805 N. Je Motorumdrehung legt der Schlitten über die Kugelumlaufspindel 20 mm zurück. Gewicht 11 kg.

Netto
2.761,59 €
zzgl. MwSt.
3.286,29 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8124498
Hersteller-Nr. ELGT-BS-120-400-20P
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Spindelachse ELGT-BS-120-400-20P verfährt Lasten über 400 mm mit bis zu 1 m/s und kommt mit ±0,02 mm Wiederholgenauigkeit reproduzierbar an.

Vorteile

  • Bis 1 m/s Verfahrgeschwindigkeit und 15 m/s² Beschleunigung für kurze Taktzeiten
  • Wiederholgenauigkeit ±0,02 mm für reproduzierbare Positionen
  • Vorschubkraft bis 805 N
  • Kugelumlaufführung für Querkräfte bis 6800 N (Fy) und 8090 N (Fz) sowie Momente bis 310 Nm (My)
  • Spindelsteigung 20 mm/U bei 15 mm Spindeldurchmesser für einen definierten Vorschub je Umdrehung
  • Reinraumtauglich: Klasse 8 nach ISO 14644-1

Einsatz

Positionier- und Zustellaufgaben mit 400 mm Hub, bei denen Vorschubkraft und Wiederholgenauigkeit zählen, etwa in Montage und Prüftechnik. Als Antrieb kommen Schritt- und Servomotoren in Frage, Motoranbau nach Schnittstellencode T46 für die ELGT-BS-120-400-20P. Die Einbaulage ist beliebig.

Technische Daten

TypELGT-BS-120-400-20P
Festo-Teilenummer8124498
Arbeitshub400 mm
Baugröße120
Hubreserve0 mm
Reversierspiel150 µm
Spindeldurchmesser15 mm
Spindelsteigung20 mm/U
Einbaulagebeliebig
FührungKugelumlaufführung
Konstruktiver Aufbaumit Kugelumlaufspindel
MotorartSchrittmotor, Servomotor
Spindel-TypKugelumlaufspindel
VariantenMetalle mit Kupfer, Zink oder Nickel als Hauptbestandteil sind ausgeschlossen von der Verwendung, Ausnahmen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen
Maximale Beschleunigung15 m/s²
Maximale Drehzahl3000 1/min
Maximale Geschwindigkeit1 m/s
Wiederholgenauigkeit±0,02 mm
Einschaltdauer100%
LABS-KonformitätVDMA24364-Zone III
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 8 nach ISO 14644-1
SchutzartIP20
Umgebungstemperatur0 bis 50 °C
Dauervorschubkraft805 N
Flächenträgheitsmoment Iy966000 mm⁴
Flächenträgheitsmoment Iz6011000 mm⁴
Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit0,3 Nm
Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit0,08 Nm
Maximale Kraft Fy6800 N
Maximale Kraft Fz8090 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)25051 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)29804 N
Maximales Moment Mx300 Nm
Maximales Moment My310 Nm
Maximales Moment Mz310 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)1105 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)1142 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)1142 Nm
Maximale Radialkraft am Antriebsschaft290 N
Maximale Vorschubkraft Fx805 N
Torsionsträgheitsmoment It506000 mm⁴
Massenträgheitsmoment JH pro Meter Hub0,2522 kgcm²
Massenträgheitsmoment JL pro kg Nutzlast0,1013 kgcm²
Massenträgheitsmoment JO0,2654 kgcm²
Vorschubkonstante20 mm/U
Bewegte Masse2036 g
Produktgewicht10112 g
Grundgewicht bei 0 mm Hub5235 g
Gewichtszuschlag pro 10 mm Hub124 g
Dynamische Durchbiegung (Last bewegt)0,05 % der Länge der Achse,maximal 0,5 mm
Statische Durchbiegung (Last im Stillstand)0,1 % der Länge der Achse
Schnittstellencode AktuatorT46
Werkstoff AbschlussdeckelAluminium-Druckguss, lackiert
Werkstoff ProfilAluminium-Knetlegierung, eloxiert
Werkstoff-HinweisRoHS konform
Werkstoff AntriebsdeckelAluminium-Druckguss, lackiert
Werkstoff Führung SchlittenStahl
Werkstoff FührungsschieneStahl
Werkstoff SchlittenAluminium-Knetlegierung, eloxiert
Werkstoff SpindelmutterStahl
Werkstoff SpindelStahl
Gewicht11 kg
HerstellerFesto
Hersteller-Nr.ELGT-BS-120-400-20P
EAN4052568555214
Zolltarifnummer84799070
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Hub [mm]400
GehäusewerkstoffAluminium, eloxiert
BauartElektromechanische Linearachse, mit Kugelumlaufspindel
Temperaturbereich0-50 °C
Temperatur (max.)50
