Elektrischer Parallelgreifer Baugröße 25, Hub je Backe 16 mm EHPS-25-A - Festo 8070830

Festo ✓ Originalprodukt Neuware

312 N Gesamtgreifkraft: Der Parallelgreifer EHPS-25-A greift elektrisch ohne Druckluft. 16 mm Hub je Backe, Wiederholgenauigkeit 0,01 mm, Gleitführung. Versorgung mit 24 V DC, Schutzart IP40. Positionserkennung mit Näherungsschaltern.

Netto
1.491,26 €
zzgl. MwSt.
1.774,60 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8070830
Hersteller-Nr. EHPS-25-A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

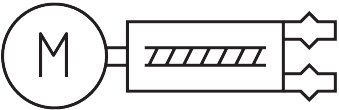

Der Parallelgreifer EHPS-25-A der Baugröße 25 bringt 312 N Gesamtgreifkraft. Ein Elektromotor bewegt beide Backen parallel. Ausführung EHPS-25-A: Gleitführung, Zahnstange/Ritzel.

Vorteile

  • 312 N Gesamtgreifkraft
  • Wiederholgenauigkeit 0,01 mm, Austauschgenauigkeit 0,2 mm
  • 16 mm Hub je Backe, bei max. 230 g je externem Greiffinger
  • Taktfrequenz bis 0,8 Hz, Stromaufnahme max. 2000 mA
  • Korrosionsbeständigkeitsklasse KBK 1, Umgebungstemperatur 5 bis 60 °C

Einsatz

Der EHPS-25-A eignet sich für Handhabungsaufgaben ohne Druckluftversorgung und für Anwendungen, bei denen Greifposition und Greifkraft über die Steuerung vorgegeben werden. Die Greiffinger werden an die Backen montiert, je externem Finger sind bis 230 g zulässig. Positionserkennung mit Näherungsschaltern. Versandgewicht 1,1 kg.

Technische Daten

Baugröße25
Hub pro Greifbacken16 mm
Max. Austauschgenauigkeit0,2 mm
Max. Greifbacken-Winkelspiel ax, ay0,3°
Max. Greifbackenspiel Sz0,04 mm
Rotationssymmetrie0,2 mm
Wiederholgenauigkeit Greifer0,01 mm
Anzahl Greifbacken2
Antriebsartelektrisch
Einbaulagebeliebig
GreiferfunktionParallel
Konstruktiver AufbauSchneckengetriebe, T-Form, Zahnstange/Ritzel, elektrischer Greifer
Entspricht NormIEC 61010-1
FührungGleitführung
Positionserkennungfür Näherungsschalter
MotorartDC Servomotor
BedienelementeRastschalter
BetriebsbereitschaftsanzeigeLED
Max. Taktfrequenz0,8 Hz
Max. Masse pro externem Greiffinger230 g
Max. Stromaufnahme2000 mA
Nennbetriebsspannung DC24 V
Zulässige Spannungsschwankungen± 10 %
ZulassungRCM Mark
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienKupferanteil max. 5 % Massenanteil (ausgenommen Leiterplatten, Leitungen, Steckverbinder und Spulen)
Schalldruckpegel70 dB(A)
SchutzartIP40
Umgebungstemperatur5 bis 60 °C
Gesamtgreifkraft312 N
Massenträgheitsmoment5,24 kgcm²
Max. Kraft am Greifbacken Fz statisch450 N
Max. Moment am Greifbacken Mx statisch28 Nm
Max. Moment am Greifbacken My statisch16 Nm
Max. Moment am Greifbacken Mz statisch28 Nm
Nachschmierintervall Führungselemente2 Mio. Schaltspiele
Produktgewicht904 g
Elektrischer Anschluss5-polig, Kabel mit Stecker, M12x1
Befestigungsartmit Innengewinde und Zentrierhülse, mit Durchgangsbohrung und Zentrierhülse
Werkstoff-HinweisRoHS konform
Werkstoff GehäuseAluminium, eloxiert
Werkstoff Greifbackenhochlegierter Stahl rostfrei
Gewicht1,1 kg
HerstellerFesto
Hersteller-Nr.EHPS-25-A
EAN4052568445744
Zolltarifnummer84798997
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GehäusewerkstoffAluminium, eloxiert
Betätigungsartelektrisch
Betriebsspannung24 V DC
Temperaturbereich5-60 °C
Temperatur (max.)60
