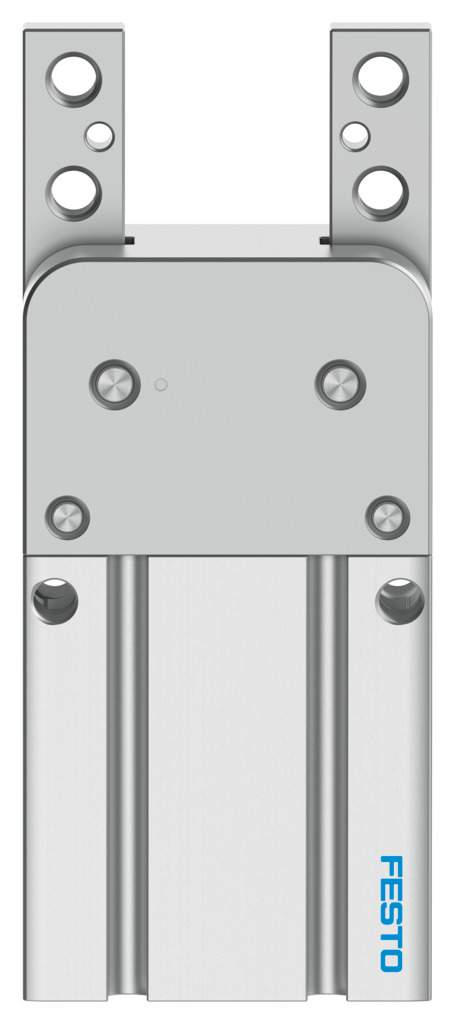

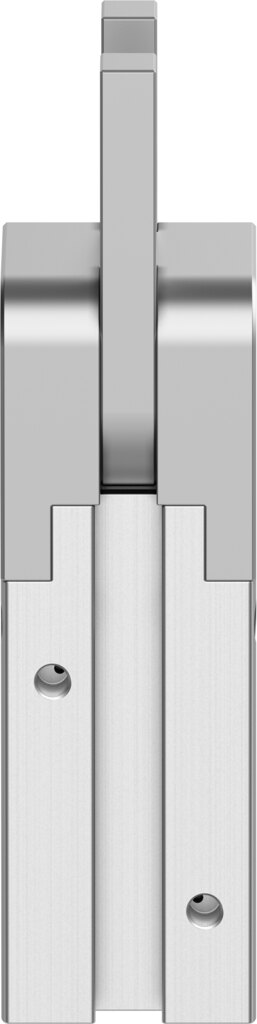

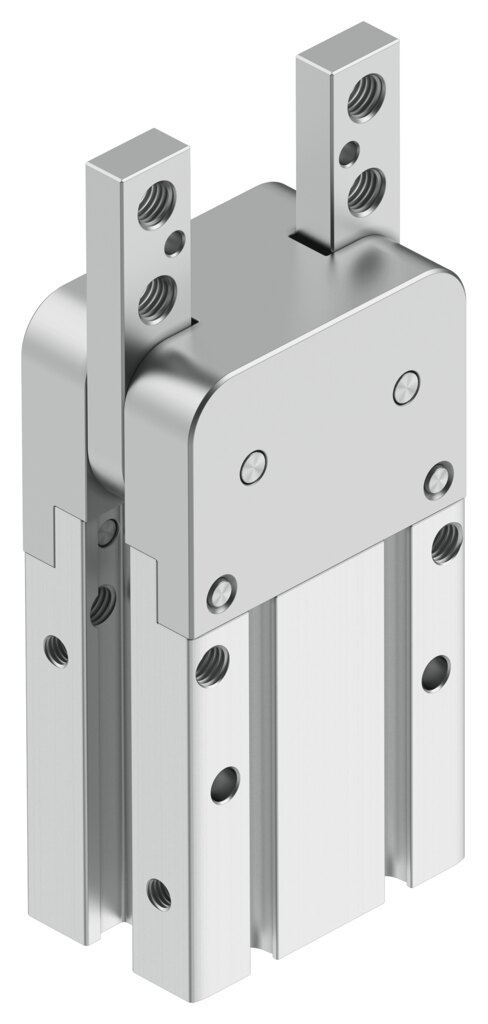

Pneumatischer Winkelgreifer Baugröße 16, Öffnungswinkel 30° DHWC-16-A - Festo 8128711

Festo ✓ Originalprodukt Neuware

Der Winkelgreifer DHWC-16-A öffnet die Backen im Winkel und bringt 65,7 Ncm Gesamtgreifmoment beim Schließen bei 6 bar. Öffnungswinkel bis 30°, Wiederholgenauigkeit 0,1 mm, doppeltwirkend. Betrieb mit 1 bis 8 bar an Anschluss M3. Positionserkennung mit Näherungsschaltern.

Netto
291,78 €
zzgl. MwSt.
347,22 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8128711
Hersteller-Nr. DHWC-16-A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Winkelgreifer DHWC-16-A der Baugröße 16 bringt 65,7 Ncm Gesamtgreifmoment beim Schließen bei 6 bar. Die Backen öffnen im Winkel. Ausführung DHWC-16-A: doppeltwirkend.

Vorteile

  • 65,7 Ncm Gesamtgreifmoment beim Schließen bei 6 bar
  • Wiederholgenauigkeit 0,1 mm, Austauschgenauigkeit 0,2 mm
  • Öffnungswinkel bis 30°, die Backen geben den Arbeitsraum frei
  • Schließzeit ab 12 ms, Öffnungszeit ab 4 ms bei 6 bar, Arbeitsfrequenz 2 Hz
  • Korrosionsbeständigkeitsklasse KBK 0, Umgebungstemperatur -10 bis 60 °C

Einsatz

Typische Aufgaben für den DHWC-16-A sind Montage, Zuführung und Pick-and-Place in automatisierten Anlagen, bei -10 bis 60 °C Umgebungstemperatur. Positionserkennung mit Näherungsschaltern. Für die Batterieproduktion mit reduzierten Cu/Zn/Ni-Werten (F1a) ist der DHWC-16-A geeignet. Versandgewicht 0,115 kg.

Technische Daten

Baugröße16
Max. Austauschgenauigkeit0,2 mm
Max. Öffnungswinkel30°
Rotationssymmetrie0,2 mm
Wiederholgenauigkeit Greifer0,1 mm
Anzahl Greifbacken2
Antriebsartpneumatisch
Einbaulagebeliebig
Funktionsweisedoppeltwirkend
GreiferfunktionWinkel
Greifkraftsicherungohne
Konstruktiver Aufbauzwangsgeführter Bewegungsablauf
Positionserkennungfür Näherungsschalter
Betriebsdruck1 bis 8 bar
Max. Arbeitsfrequenz Greifer2 Hz
Min. Öffnungszeit bei 6 bar4 ms
Min. Schließzeit bei 6 bar12 ms
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich, danach dauerhaft geölt betreiben
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Umgebungstemperatur-10 bis 60 °C
Gesamtgreifmoment bei 6 bar öffnen78,2 Ncm
Gesamtgreifmoment bei 6 bar schließen65,7 Ncm
Massenträgheitsmoment0,115 kgcm²
Max. Kraft am Greifbacken Fz statisch60 N
Max. Moment am Greifbacken Mx statisch1,2 Nm
Max. Moment am Greifbacken My statisch0,9 Nm
Max. Moment am Greifbacken Mz statisch0,9 Nm
Produktgewicht97 g
BefestigungsartDirektbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde, mit Durchgangsbohrung und Passstift, mit Innengewinde und Passstift
Pneumatischer AnschlussM3
Werkstoff-HinweisRoHS konform
Werkstoff AbdeckkappeAluminium-Knetlegierung, eloxiert
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff Greifbackenhochlegierter Stahl
Gewicht0,115 kg
HerstellerFesto
Hersteller-Nr.DHWC-16-A
EAN4052568552763
Zolltarifnummer84798997
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM3
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktiondoppeltwirkend
Betätigungsartpneumatisch
Betriebsdruck max [bar]8
Temperaturbereich-10-60 °C
Temperatur (max.)60
