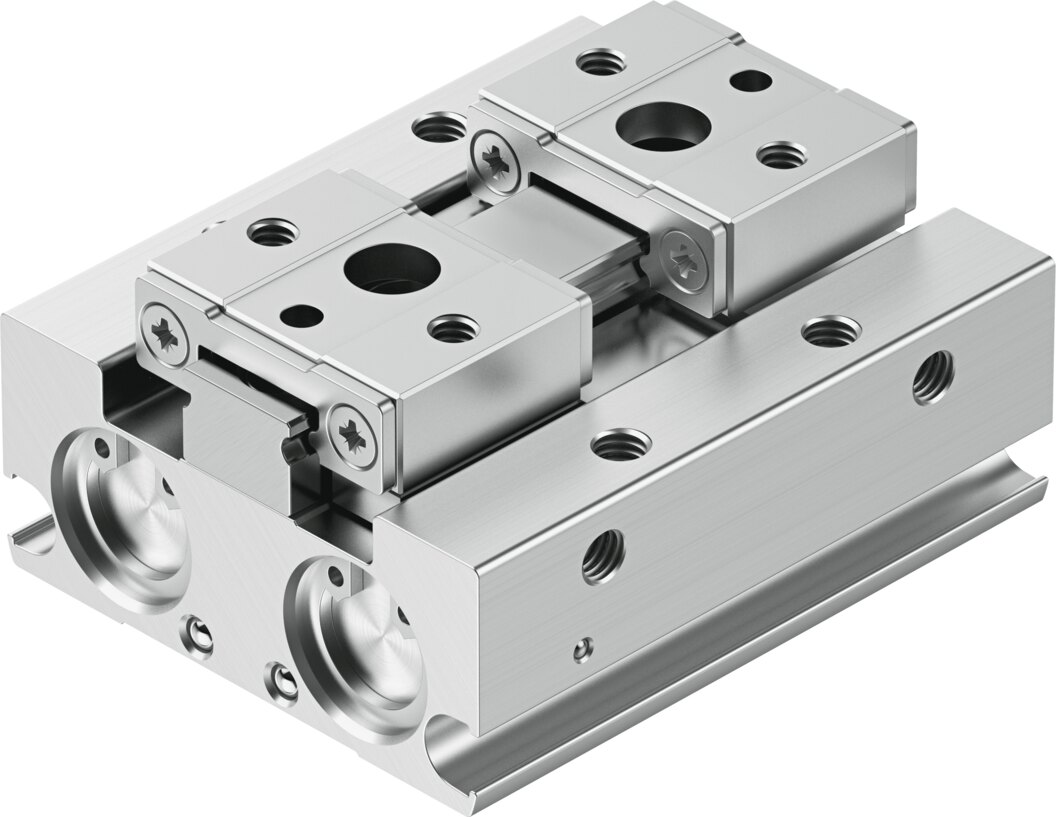

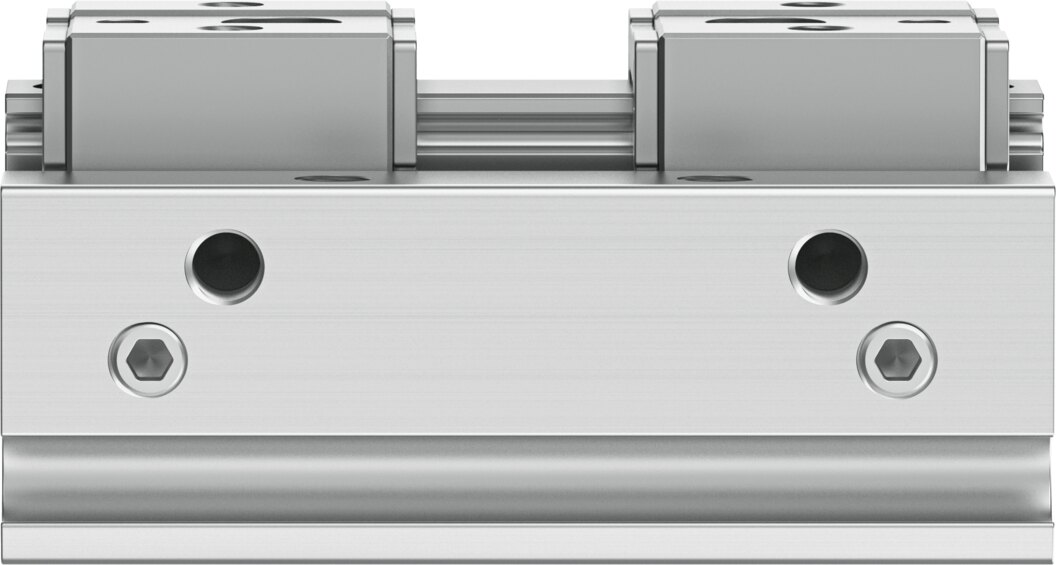

Pneumatischer Parallelgreifer Baugröße 8, Hub je Backe 4 mm HPPF-8-8-A - Festo 8133724

Festo ✓ Originalprodukt Neuware

27,22 N Greifkraft je Backe beim Schließen bei 6 bar: Der Parallelgreifer HPPF-8-8-A greift prismatische und runde Teile. 4 mm Hub je Backe, Wiederholgenauigkeit 0,03 mm, doppeltwirkend, Kugelführung. Betrieb mit 1,5 bis 7 bar an Anschluss M3. Positionserkennung mit Näherungsschaltern.

Netto
229,42 €
zzgl. MwSt.
273,01 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8133724
Hersteller-Nr. HPPF-8-8-A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

27,22 N Greifkraft je Backe beim Schließen bei 6 bar: Das liefert der Parallelgreifer HPPF-8-8-A in Baugröße 8. Beide Backen laufen parallel aufeinander zu. Ausführung HPPF-8-8-A: doppeltwirkend, Kugelführung, Zahnstange/Ritzel, flache Fingerbefestigung.

Vorteile

  • 27,22 N Greifkraft je Backe beim Schließen bei 6 bar, Gesamtgreifkraft 54,44 N
  • Wiederholgenauigkeit 0,03 mm
  • 4 mm Hub je Backe, bei max. 20 g je externem Greiffinger
  • Schließzeit ab 12 ms, Öffnungszeit ab 15 ms bei 6 bar, Arbeitsfrequenz 2 Hz
  • Korrosionsbeständigkeitsklasse KBK 0, Umgebungstemperatur -10 bis 60 °C

Einsatz

Typische Aufgaben für den HPPF-8-8-A sind Montage, Zuführung und Pick-and-Place in automatisierten Anlagen, bei -10 bis 60 °C Umgebungstemperatur. Die Greiffinger werden an die Backen montiert, je externem Finger sind bis 20 g zulässig. Positionserkennung mit Näherungsschaltern. Für die Batterieproduktion mit reduzierten Cu/Zn/Ni-Werten (F1a) ist der HPPF-8-8-A geeignet. Versandgewicht 0,08 kg.

Technische Daten

Baugröße8
Gesamthub8 mm
Hub pro Greifbacken4 mm
Max. Greifbacken-Winkelspiel ax, ay0°
Max. Greifbackenspiel Sz0 mm
Wiederholgenauigkeit Greifer0,03 mm
Anzahl Greifbacken2
Antriebsartpneumatisch
Einbaulagebeliebig
Funktionsweisedoppeltwirkend
Dämpfungelastische Dämpfungsringe/-platten beidseitig
GreiferfunktionParallel
Greifkraftsicherungohne
Konstruktiver AufbauFlache Befestigungsart für Greiffinger, Zahnstange/Ritzel, zwangsgeführter Bewegungsablauf
FührungKugelführung
Positionserkennungfür Näherungsschalter
VariantenVariante ohne Kupfer, Zink oder Nickel als Hauptbestandteil (ausgenommen Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, Steckverbinder und Spulen)
Betriebsdruck1,5 bis 7 bar
Max. Arbeitsfrequenz Greifer2 Hz
Min. Öffnungszeit bei 6 bar15 ms
Min. Schließzeit bei 6 bar12 ms
Max. Masse pro externem Greiffinger20 g
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich, danach dauerhaft geölt betreiben
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Umgebungstemperatur-10 bis 60 °C
Gesamtgreifkraft bei 6 bar öffnen54,44 N
Gesamtgreifkraft bei 6 bar schließen54,44 N
Greifkraft pro Greifbacken bei 6 bar öffnen27,22 N
Greifkraft pro Greifbacken bei 6 bar schließen27,22 N
Max. Kraft am Greifbacken Fz statisch60 N
Max. Moment Mx0,9 Nm
Max. Moment My0,4 Nm
Max. Moment Mz0,4 Nm
Produktgewicht68 g
BefestigungsartDirektbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde
Pneumatischer AnschlussM3
Werkstoff-HinweisRoHS konform
Werkstoff AbdeckkappeAluminium-Knetlegierung, eloxiert
Werkstoff DeckelAluminium-Knetlegierung, eloxiert
Werkstoff Endplattehochlegierter Stahl rostfrei
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff Greifbackenhochlegierter Stahl
Werkstoff KolbendichtungTPE-U(PU)
Werkstoff O-RingNBR
Werkstoff SchraubenStahl, beschichtet
Werkstoff Zahnstangehochlegierter Stahl rostfrei
Gewicht0,075 kg
HerstellerFesto
Hersteller-Nr.HPPF-8-8-A
EAN4052568586164
Zolltarifnummer84798997
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM3
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktiondoppeltwirkend
Betätigungsartpneumatisch
Betriebsdruck max [bar]7
Temperaturbereich-10-60 °C
Temperatur (max.)60
