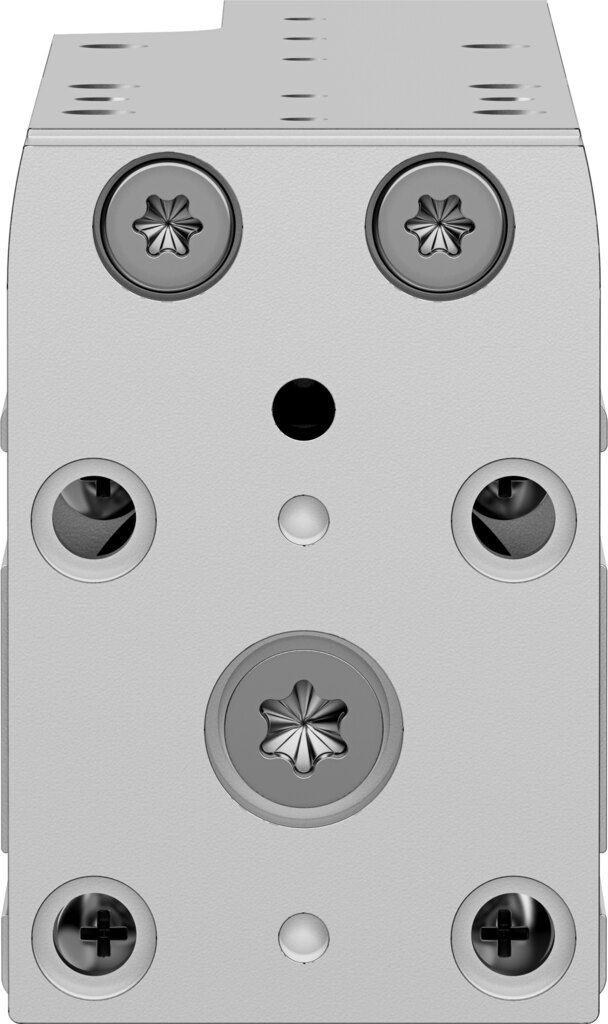

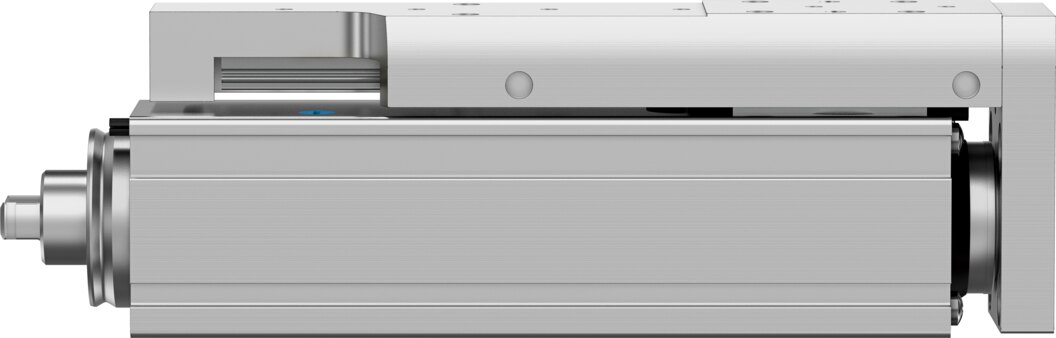

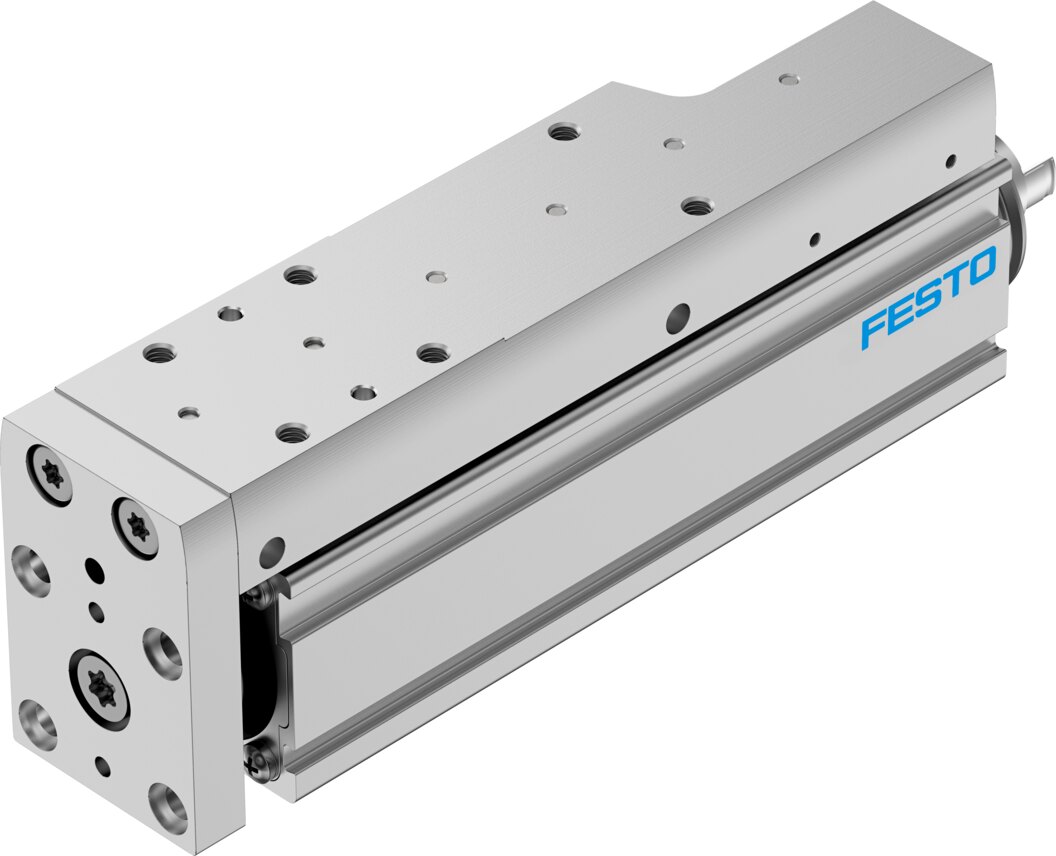

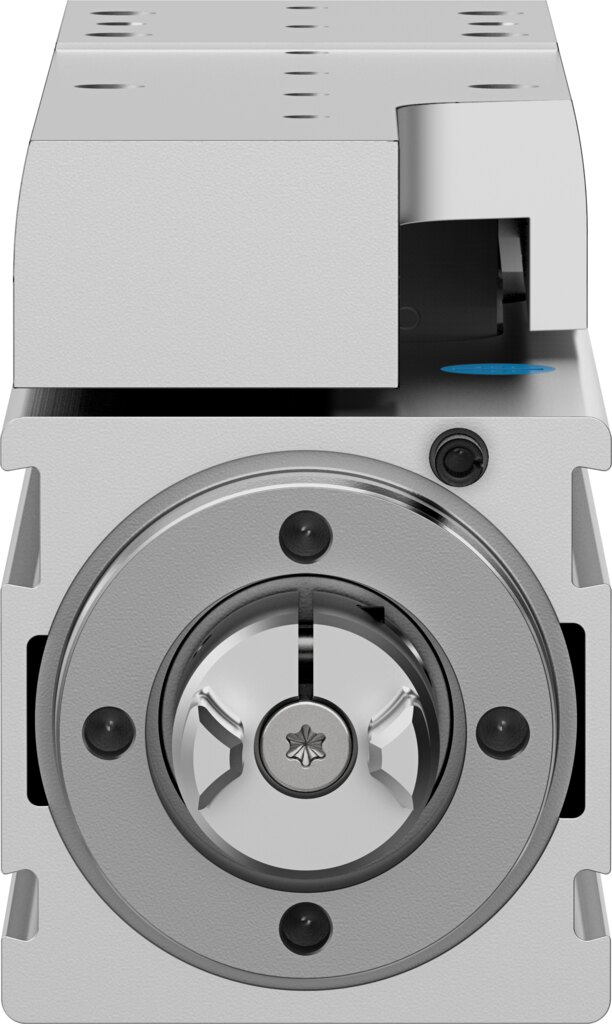

Mini-Schlitten EGSC-BS-KF-25-50-2P - Festo 8162070

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Mini-Schlitten EGSC-BS-KF-25-50-2P - Festo 8162070

Name: Mini-Schlitten EGSC-BS-KF-25-50-2P - Festo 8162070
Brand: Festo
SKU: FES-8162070
Price: 569.17 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Netto

569,17 €

zzgl. MwSt.

677,31 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8162070

Hersteller-Nr. EGSC-BS-KF-25-50-2P

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Technische Daten

Arbeitshub	50 mm
Baugröße	25
Hubreserve	0 mm
Reversierspiel	150 µm
Spindeldurchmesser	6 mm
Spindelsteigung	2 mm/U
Einbaulage	beliebig
Führung	Kugelumlaufführung
Konstruktiver Aufbau	mit Kugelgewindetrieb
Motorart	Schrittmotor, Servomotor
Referenzierung	Festanschlag-Block positiv, Festanschlag-Block negativ, Referenzschalter
Spindel-Typ	Kugelgewindetrieb
Positionserkennung	für Näherungsschalter
Max. Beschleunigung	5 m/s²
Max. Drehzahl	4000 1/min
Max. Geschwindigkeit	0,133 m/s
Wiederholgenauigkeit	±0,015 mm
Einschaltdauer	100%
Korrosionsbeständigkeitsklasse KBK	0 - keine Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-Zone III
Eignung zur Produktion von Li-Ionen Batterien	Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14	Klasse 9 nach ISO 14644-1
Schalldruckpegel	45 dB(A)
Schutzart	IP40
Umgebungstemperatur	0 ... 50 °C
Aufprallenergie in den Endlagen	5.0E-6 J
Hinweis zur Aufprallenergie in den Endlagen	Bei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s
Dynamische Tragzahl Festlager	2810 N
Dynamische Tragzahl Linearführung	1310 N
Dynamische Tragzahl Kugelgewindetrieb	1900 N
Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit	0,015 Nm
Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit	0,005 Nm
Max. Kraft Fy	669 N
Max. Kraft Fz	669 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)	1310 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)	1310 N
Max. Moment Mx	2 Nm
Max. Moment My	2,1 Nm
Max. Moment Mz	2,1 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)	5 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)	4 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)	4 Nm
Max. Radialkraft am Antriebsschaft	30 N
Max. Vorschubkraft Fx	20 N
Richtwert Nutzlast, waagrecht	2 kg
Richtwert Nutzlast, senkrecht	2 kg
Statische Tragzahl Kugelgewindetrieb	2800 N
Statische Tragzahl Linearführung	2440 N
Massenträgheitsmoment JH pro Meter Hub	0,00529 kgcm²
Massenträgheitsmoment JL pro kg Nutzlast	0,00101 kgcm²
Massenträgheitsmoment JO	8.7E-4 kgcm²
Vorschubkonstante	2 mm/U
Statische Tragzahl Festlager	1340 N
Referenzlebensdauer	5000 km
Wartungsintervall	Lebensdauerschmierung
Bewegte Masse bei 0 mm Hub	83 g
Zuschlag bewegte Masse pro 10 mm Hub	9 g
Produktgewicht	269 g
Grundgewicht bei 0 mm Hub	176 g
Gewichtszuschlag pro 10 mm Hub	19 g
Befestigungsart	mit Innengewinde, mit Zentrierhülse, mit Zubehör, mit Zylinderstift
Schnittstellencode Aktuator	V20
Werkstoff-Hinweis	RoHS konform
Werkstoff Führung Schlitten	Wälzlagerstahl
Werkstoff Führungsschiene	Wälzlagerstahl
Werkstoff Gehäuse	Aluminium-Knetlegierung, eloxiert
Werkstoff Jochplatte	Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange	hochlegierter Stahl rostfrei
Werkstoff Schlitten	Aluminium-Knetlegierung, eloxiert
Werkstoff Spindelmutter	Wälzlagerstahl
Werkstoff Spindel	Wälzlagerstahl
Hersteller	Festo
Hersteller-Nr.	EGSC-BS-KF-25-50-2P
EAN	4052568588113
Zolltarifnummer	84799070
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
