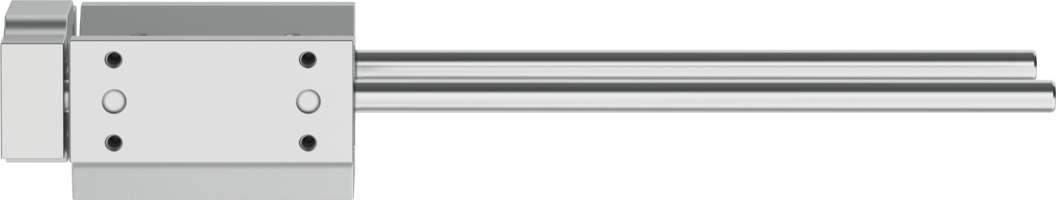

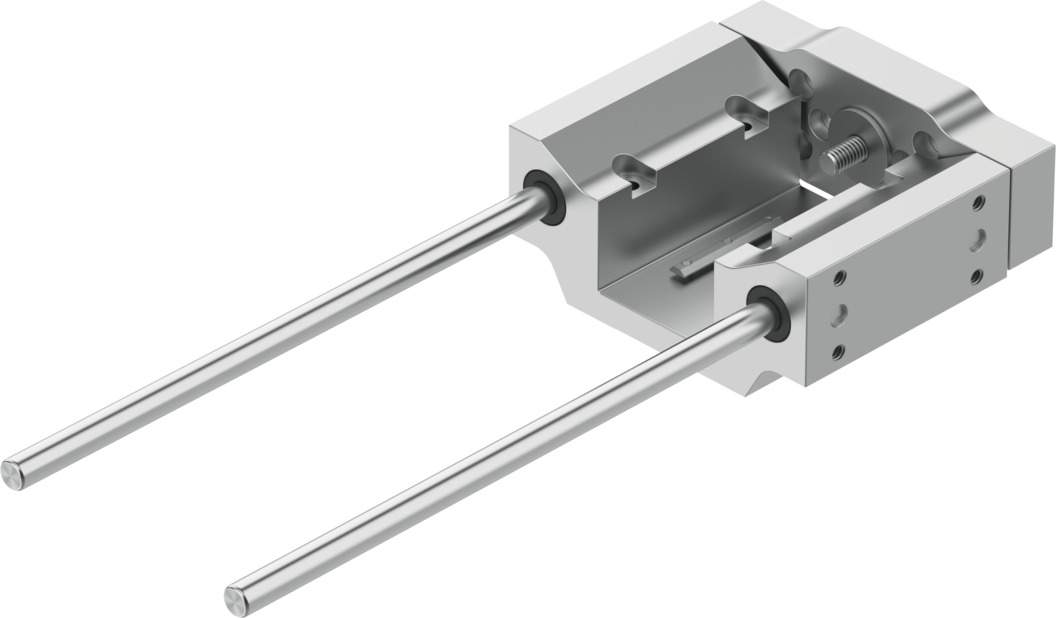

Führungseinheit mit Kugelumlaufführung Baugröße 45 Hub 300 mm EAGF-P2-KF-45-300 - Festo 8158130

Festo ✓ Originalprodukt Neuware

Die Führungseinheit EAGF-P2-KF-45-300 nimmt Querkräfte bis Fy 320 N und Fz 320 N dynamisch auf und führt über 300 mm Hub mit einem Reversierspiel von 0 µm. Bis 1 m/s und 25 m/s², Schutzart IP40. Baugröße 45.

Netto
294,51 €
zzgl. MwSt.
350,47 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8158130
Hersteller-Nr. EAGF-P2-KF-45-300
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit der Führungseinheit EAGF-P2-KF-45-300 von Festo erhält ein Antrieb eine Kugelumlaufführung mit 300 mm Hub, die Kräfte und Momente aufnimmt. Dynamisch sind Fy und Fz bis 320 N sowie Mx bis 15 Nm zulässig, statisch Fy bis 415 N.

Vorteile

  • Kräfte Fy und Fz bis 320 N dynamisch, 415 N statisch
  • Momente Mx 15 Nm, My 10 Nm, Mz 10 Nm dynamisch
  • Reversierspiel 0 µm mit Kugelumlaufführung
  • Bis 1 m/s und 25 m/s² Beschleunigung
  • Verschiebekraft 2 N
  • Schutzart IP40, Korrosionsklasse KBK 0, 0 bis 60 °C

Einsatz

Die Führungseinheit wird mit einem Antrieb kombiniert, wenn dieser selbst keine Querkräfte oder Momente aufnehmen soll. Für die Auslegung gelten ein Grundgewicht von 1037 g bei 0 mm Hub plus 12,3 g je 10 mm Hub sowie eine bewegte Masse von 342 g bei 0 mm Hub.

Technische Daten

Baugröße45
Hub300 mm
Reversierspiel0 µm
Einbaulagebeliebig
FührungKugelumlaufführung
Konstruktiver AufbauFührung
Max. Beschleunigung25 m/s²
Max. Geschwindigkeit1 m/s
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
SchutzartIP40
Umgebungstemperatur0 bis 60 °C
Max. Kraft Fy320 N
Max. Kraft Fy statisch415 N
Max. Kraft Fz320 N
Max. Kraft Fz statisch415 N
Max. Moment Mx15 Nm
Max. Moment Mx statisch19 Nm
Max. Moment My10 Nm
Max. Moment My statisch12 Nm
Max. Moment Mz10 Nm
Max. Moment Mz statisch12 Nm
Verschiebekraft2 N
Bewegte Masse bei 0 mm Hub342 g
Grundgewicht bei 0 mm Hub1037 g
Gewichtszuschlag pro 10 mm Hub12,3 g
Zuschlag bewegte Masse pro 10 mm Hub12,3 g
Schwerpunkt der bewegten Masse bei 0 mm Hub25 mm
Zuschlag Schwerpunkt der bewegten Masse pro 10 mm Hub4,3 mm
Befestigungsartmit Innengewinde
Werkstoff-HinweisRoHS konform
Werkstoff FührungselementVergütungsstahl, hartverchromt
Werkstoff Gehäuseeloxiert
Werkstoff JochplatteAluminium-Knetlegierung, eloxiert
Gewicht1,5 kg
HerstellerFesto
Hersteller-Nr.EAGF-P2-KF-45-300
EAN4052568605742
Zolltarifnummer84821090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Hub [mm]300
BauartFührung
SerieEAGF
Temperaturbereich0-60 °C
Temperatur (max.)60
