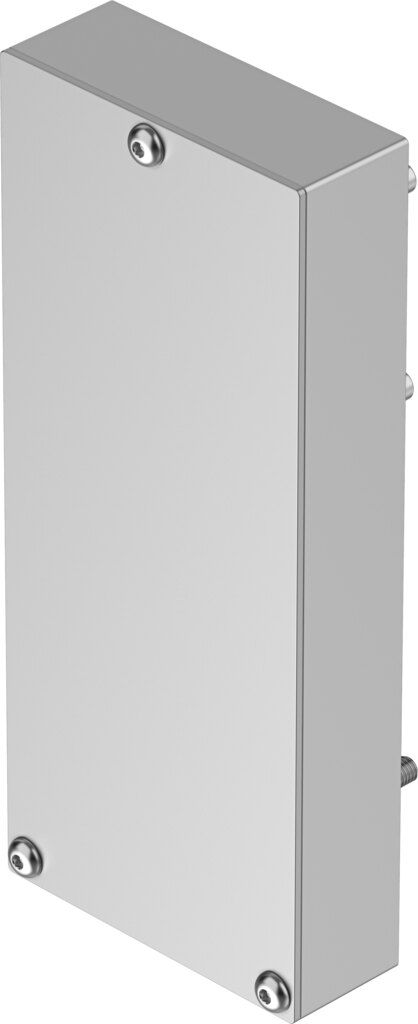

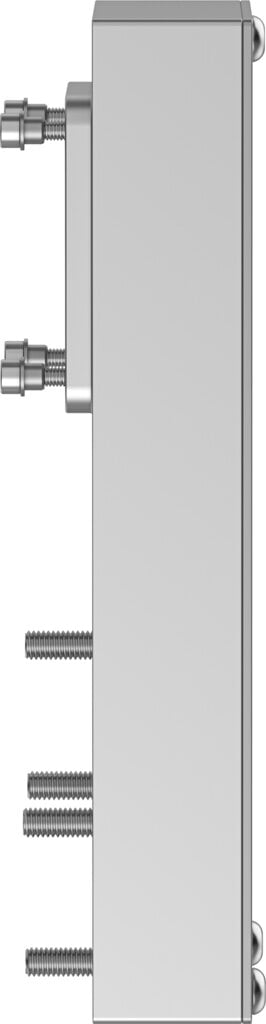

Parallelbausatz Baugröße 87 für Motoranbau, Aktuator T46, Motor 60R, 3 Nm EAMM-U-87-T46-60R-114 - Festo 8126171

Festo ✓ Originalprodukt Neuware

Motor parallel statt in Verlängerung der Achse: Der Bausatz EAMM-U-87-T46-60R-114 verbindet Motoren mit Code 60R und Antriebe mit Schnittstelle T46 bei bis zu 3 Nm Drehmoment. Drehzahl bis 3000 1/min, Schutzart IP40. Massenträgheitsmoment 41,2 kgmm².

Netto
271,19 €
zzgl. MwSt.
322,72 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8126171
Hersteller-Nr. EAMM-U-87-T46-60R-114
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Parallelbausatz EAMM-U-87-T46-60R-114 von Festo montiert den Motor (Schnittstelle 60R) parallel neben dem Antrieb (Schnittstelle T46). Er überträgt bis 3 Nm bei einer Übersetzung von 1:1.

Vorteile

  • Übertragbares Drehmoment 3 Nm zwischen Motor und Antrieb
  • Drehzahl bis 3000 1/min
  • Massenträgheitsmoment 41,2 kgmm² als Kennwert für die Antriebsauslegung
  • Leerlaufantriebsmoment 0,22 Nm
  • Übersetzung 1:1, Mittenabstand 114 mm
  • Schnittstellen Aktuator T46, Motor 60R

Einsatz

Bei der Auslegung der Achse gehen das Massenträgheitsmoment von 41,2 kgmm² und das übertragbare Drehmoment von 3 Nm in die Wahl von Motor und Regler ein. Montiert wird der Bausatz zwischen Motor (60R) und Antrieb (T46).

Technische Daten

Baugröße87
Mittenabstand114 mm
Einbaulagebeliebig
Getriebeübersetzung1:1
Max. Drehzahl3000 1/min
LABS-KonformitätVDMA24364-Zone III
Lagertemperatur-20 bis 60 °C
Relative Luftfeuchtigkeit0 - 95 %
SchutzartIP40
Umgebungstemperatur0 bis 50 °C
Massenträgheitsmoment41,2 kgmm²
Leerlaufantriebsmoment0,22 Nm
Übertragbares Drehmoment3 Nm
Produktgewicht906 g
Schnittstellencode AktuatorT46
Schnittstellencode Motor In60R
Werkstoff-HinweisRoHS konform
HerstellerFesto
Hersteller-Nr.EAMM-U-87-T46-60R-114
EAN4052568552749
Zolltarifnummer84839089
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
SerieEAMM
Temperaturbereich0-50 °C
Temperatur (max.)50
