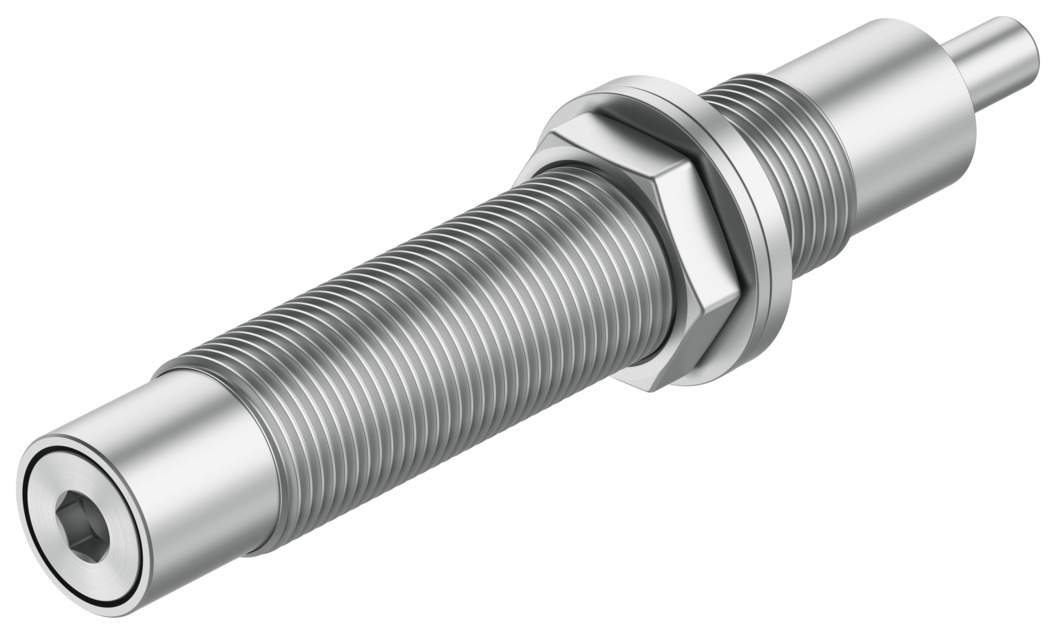

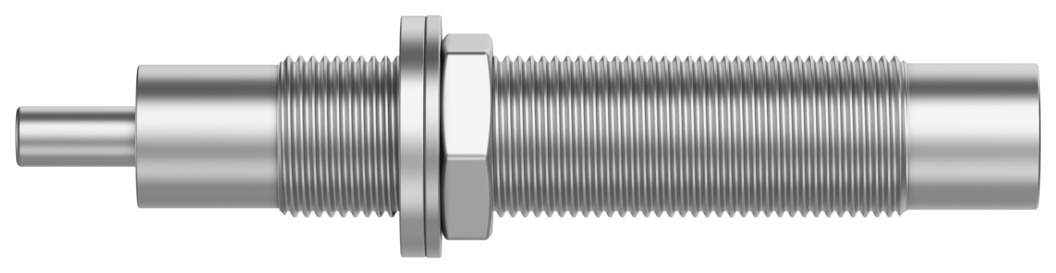

Stoßdämpfer DYSD-Q11-12-12-Y1F-L-Y10 - Festo 8161526

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Stoßdämpfer selbsteinstellend, Baugröße 12, Hub 12 mm, 12 J pro Hub DYSD-Q11-12-12-Y1F-L-Y10 - Festo 8161526

Name: Stoßdämpfer selbsteinstellend, Baugröße 12, Hub 12 mm, 12 J pro Hub DYSD-Q11-12-12-Y1F-L-Y10 - Festo 8161526
Brand: Festo
SKU: FES-8161526
Price: 200.90 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Stoßdämpfer selbsteinstellend DYSD in Baugröße 12, der bis 12 J Energie pro Hub aufnimmt und bewegte Massen in der Endlage sanft abbremst. Aufprallgeschwindigkeit bis 1 m/s, Hub 12 mm. Die Dämpfung stellt sich selbst auf die Last ein, eine Justage entfällt.

Netto

200,90 €

zzgl. MwSt.

239,07 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8161526

Hersteller-Nr. DYSD-Q11-12-12-Y1F-L-Y10

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Der DYSD-Q11-12-12-Y1F-L-Y10 nimmt bis 12 J pro Hub und 36000 J pro Stunde auf und schützt Antriebe, Anschläge und Werkstücke vor harten Endlagenschlägen. Die selbsteinstellende Dämpfung des DYSD-Q11-12-12-Y1F-L-Y10 passt sich wechselnden Massen und Geschwindigkeiten ohne Nachjustieren an.

Vorteile

Energieaufnahme bis 12 J pro Hub und 36000 J pro Stunde
Aufprallgeschwindigkeit bis 1 m/s
Anschlagkraft bis 1000 N, Restenergie max. 0,05 J
Rückstellzeit 0,2 s, Rückstellkraft 28 N
Befestigung mit Kontermutter, Baugröße 12
Gehäuse aus verzinktem Stahl, KBK 2

Einsatz

Der Dämpfer sitzt an Endanschlägen von Linear- und Schwenkbewegungen und schont Mechanik und Werkstück. Für den DYSD-Q11-12-12-Y1F-L-Y10 gelten 0 bis 60 °C Umgebungstemperatur, Einbaulage beliebig.

Technische Daten

Bestelltyp	DYSD-Q11-12-12-Y1F-L-Y10
Festo-Teilenummer	8161526
Baugröße	12
Hub	12 mm
Dämpfung	selbsteinstellend
Einbaulage	beliebig
Positionserkennung	ohne
Maximale Aufprallgeschwindigkeit	1 m/s
Rückstellzeit bei Raumtemperatur	0,2 s
Funktionsweise	drückend, einfachwirkend
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B2-L
Umgebungstemperatur	0 bis 60 °C
Dämpfungslänge	12 mm
Maximale Anschlagkraft	1000 N
Maximale Energieaufnahme pro Hub	12 J
Maximale Energieaufnahme pro Stunde	36000 J
Maximale Restenergie	0,05 J
Rückstellkraft	28 N
Minimale Einschubkraft	100 N
Produktgewicht	95 g
Befestigungsart	mit Kontermutter
Werkstoff-Hinweis	RoHS konform
Werkstoff Dichtungen	NBR
Werkstoff Gehäuse	Stahl verzinkt
Werkstoff Kolbenstange	hochlegierter Stahl
Werkstoff Mutter	Stahl, verzinkt
Gewicht	0,1 kg
Hersteller	Festo
Hersteller-Nr.	DYSD-Q11-12-12-Y1F-L-Y10
EAN	4052568597344
Zolltarifnummer	84879059
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Hub [mm]	12
Dichtmaterial	NBR
Gehäusewerkstoff	Stahl verzinkt
Funktion	drückend
Temperaturbereich	0-60 °C
Temperatur (max.)	60
