Stoßdämpfer DYSD-Q11-20-16-Y1F-Y9 - Festo 8161530

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

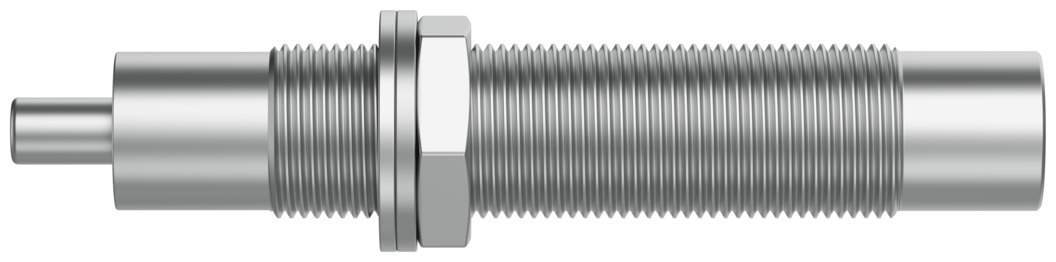

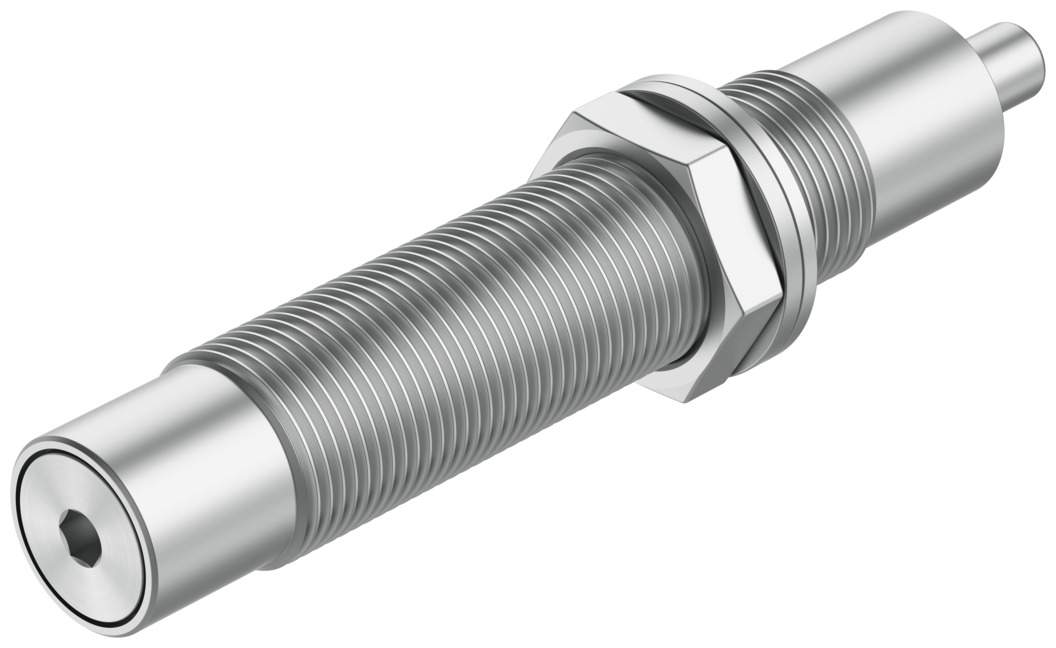

Stoßdämpfer selbsteinstellend, Baugröße 20, Hub 16 mm, 70 J pro Hub DYSD-Q11-20-16-Y1F-Y9 - Festo 8161530

Name: Stoßdämpfer selbsteinstellend, Baugröße 20, Hub 16 mm, 70 J pro Hub DYSD-Q11-20-16-Y1F-Y9 - Festo 8161530
Brand: Festo
SKU: FES-8161530
Price: 304.22 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Der DYSD-Q11-20-16-Y1F-Y9 bremst bewegte Massen in der Endlage ab und nimmt dabei bis 70 J pro Hub auf, Baugröße 20. Aufprallgeschwindigkeit bis 1 m/s, Hub 16 mm. Die Dämpfung stellt sich selbst auf die Last ein, eine Justage entfällt.

Netto

304,22 €

zzgl. MwSt.

362,02 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8161530

Hersteller-Nr. DYSD-Q11-20-16-Y1F-Y9

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Mit 70 J Energieaufnahme pro Hub und 92000 J pro Stunde fängt der DYSD in Baugröße 20 bewegte Massen am Hubende ab. Eine Justage ist beim DYSD in Baugröße 20 nicht nötig, denn die Dämpfung stellt sich selbst auf die Last ein.

Vorteile

Energieaufnahme bis 70 J pro Hub und 92000 J pro Stunde
Aufprallgeschwindigkeit bis 1 m/s
Anschlagkraft bis 3000 N, Restenergie max. 0,32 J
Rückstellzeit 0,3 s, Rückstellkraft 75 N
Befestigung mit Kontermutter, Baugröße 20
Gehäuse aus verzinktem Stahl, KBK 2

Einsatz

Eingesetzt wird der DYSD an Linearachsen, Schwenkantrieben, Greifern und Anschlägen, wo Massen am Hubende ohne Rückprall stehen bleiben sollen. Für den DYSD-Q11-20-16-Y1F-Y9 gelten 0 bis 60 °C Umgebungstemperatur, Einbaulage beliebig.

Technische Daten

Bestelltyp	DYSD-Q11-20-16-Y1F-Y9
Festo-Teilenummer	8161530
Baugröße	20
Hub	16 mm
Dämpfung	selbsteinstellend
Einbaulage	beliebig
Positionserkennung	ohne
Maximale Aufprallgeschwindigkeit	1 m/s
Rückstellzeit bei Raumtemperatur	0,3 s
Funktionsweise	drückend, einfachwirkend
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B2-L
Umgebungstemperatur	0 bis 60 °C
Dämpfungslänge	16 mm
Maximale Anschlagkraft	3000 N
Maximale Energieaufnahme pro Hub	70 J
Maximale Energieaufnahme pro Stunde	92000 J
Maximale Restenergie	0,32 J
Rückstellkraft	75 N
Minimale Einschubkraft	260 N
Produktgewicht	385 g
Befestigungsart	mit Kontermutter
Werkstoff-Hinweis	RoHS konform
Werkstoff Dichtungen	NBR
Werkstoff Gehäuse	Stahl verzinkt
Werkstoff Kolbenstange	hochlegierter Stahl
Werkstoff Mutter	Stahl, verzinkt
Gewicht	0,4 kg
Hersteller	Festo
Hersteller-Nr.	DYSD-Q11-20-16-Y1F-Y9
EAN	4052568597382
Zolltarifnummer	84879059
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Hub [mm]	16
Dichtmaterial	NBR
Gehäusewerkstoff	Stahl verzinkt
Funktion	drückend
Temperaturbereich	0-60 °C
Temperatur (max.)	60
