Rundzylinder DSNU-S-8-30-P-A-MQ - Festo 5205902

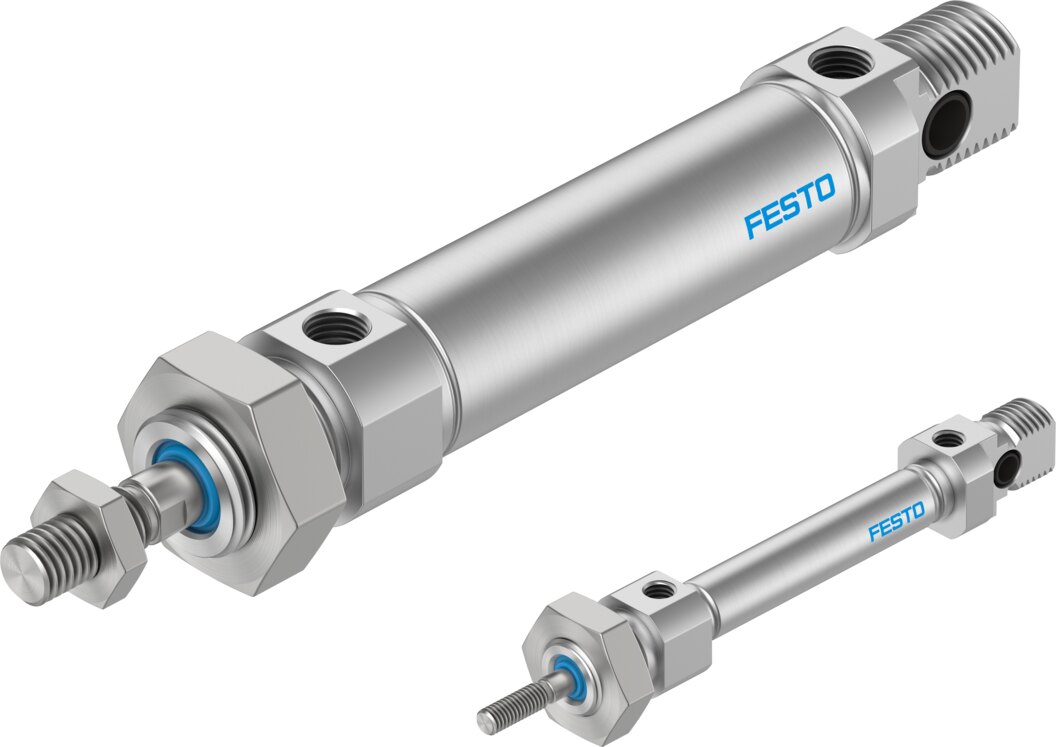

Rundzylinder DSNU-S-8-30-P-A-MQ - Festo 5205902 Rundzylinder DSNU-S-8-30-P-A-MQ - Festo 5205902

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Rundzylinder doppeltwirkend Ø 8 mm Hub 30 mm DSNU-S-8-30-P-A-MQ - Festo 5205902

Festo ✓ Originalprodukt Neuware

Der doppeltwirkende Rundzylinder DSNU-S-8-30-P-A-MQ erzeugt bei 6 bar 30,2 N im Vorlauf und 22,6 N im Rücklauf, mit Ø 8 mm Kolben und 30 mm Hub. Elastische Dämpfungsringe an beiden Enden nehmen bis 0,03 J Aufprallenergie auf. Anschluss M5, die Endlagen lassen sich über Näherungsschalter abfragen.

Netto
31,30 €
zzgl. MwSt.
37,25 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-5205902
Hersteller-Nr. DSNU-S-8-30-P-A-MQ
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für 30 mm Stellweg liefert der Rundzylinder DSNU-S-8-30-P-A-MQ mit Ø 8 mm Kolben bei 6 bar eine theoretische Kraft von 30,2 N. Für den DSNU-S-8-30-P-A-MQ gelten 1,5 bis 10 bar Betriebsdruck und -20 bis 80 °C Umgebungstemperatur.

Vorteile

  • 30,2 N Vorlauf und 22,6 N Rücklauf bei 6 bar
  • Elastische Endlagendämpfung P beidseitig, bis 0,03 J
  • Positionserkennung über Näherungsschalter
  • Rostfreies Zylinderrohr und rostfreie Kolbenstange, KBK 2
  • Kolbenstangengewinde M4, Luftanschluss M5
  • LABS-Konformität VDMA24364-B2-L

Einsatz

Typisch sind Spann-, Sortier- und Zuführaufgaben in der Kleinteilemontage, hier mit 30 mm Hub. Als Betriebsmedium für den DSNU-S-8-30-P-A-MQ dient Druckluft nach ISO 8573-1:2010 [7:4:4].

Technische Daten

BestelltypDSNU-S-8-30-P-A-MQ
Festo-Teilenummer5205902
Kolben-Ø8 mm
Hub30 mm
Funktionsweisedoppeltwirkend
Theoretische Kraft bei 6 bar, Vorlauf30,2 N
Theoretische Kraft bei 6 bar, Rücklauf22,6 N
Betriebsdruck1,5 bis 10 bar
Umgebungstemperatur-20 bis 80 °C
Pneumatischer AnschlussM5
KolbenstangengewindeM4
Dämpfungelastische Dämpfungsringe/-platten beidseitig
Aufprallenergie in den Endlagen0,03 J
Positionserkennungfür Näherungsschalter
Einbaulagebeliebig
Befestigungsartmit Zubehör
Konstruktiver AufbauKolben, Kolbenstange, Zylinderrohr
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
Werkstoff Zylinderrohrhochlegierter Stahl rostfrei
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff DeckelAluminium-Knetlegierung, eloxiert
Werkstoff DichtungenTPE-U(PU)
Werkstoff-HinweisRoHS konform
Grundgewicht bei 0 mm Hub20 g
Gewichtszuschlag pro 10 mm Hub2,4 g
Bewegte Masse bei 0 mm Hub6,3 g
Zuschlag bewegte Masse pro 10 mm Hub1 g
LABS-KonformitätVDMA24364-B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 5 nach ISO 14644-1
Gewicht0,03 kg
Zolltarifnummer84123100
HerstellerFesto
Hersteller-Nr.DSNU-S-8-30-P-A-MQ
EAN4052568420284
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeM5
Kolben-Ø [mm]8
Hub [mm]30
DichtmaterialTPE-U(PU)
MediumDruckluft
Funktiondoppeltwirkend
BauartKolben, Kolbenstange, Zylinderrohr
Bohrung (mm)8
Betriebsdruck max [bar]10
Temperaturbereich-20-80 °C
Temperatur (max.)80
