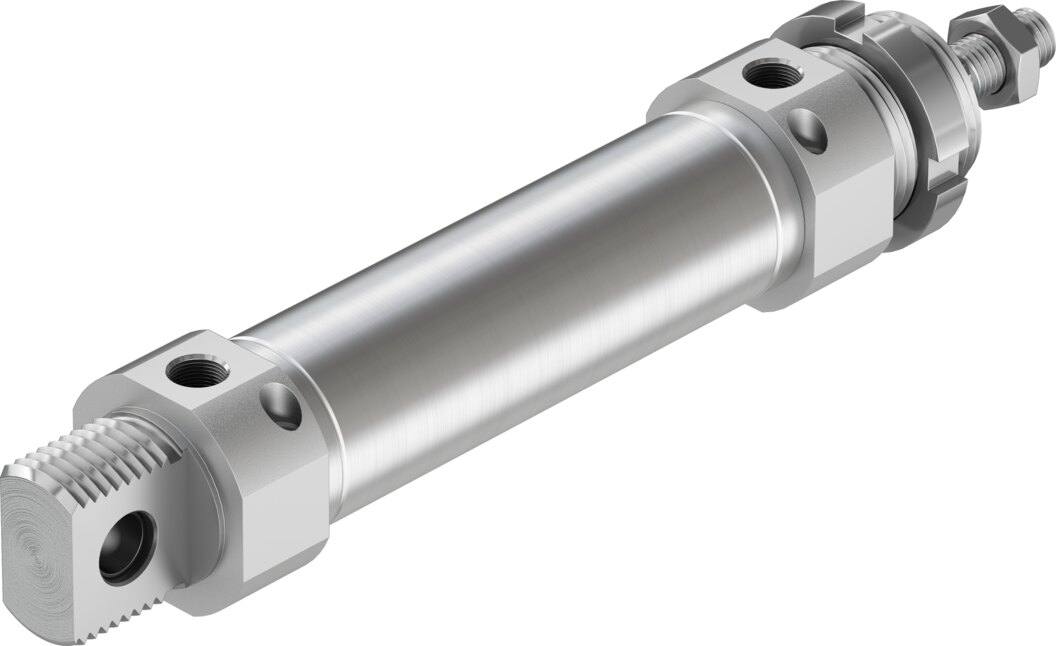

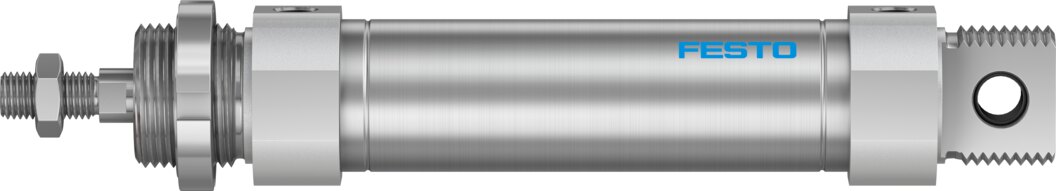

Rundzylinder DSNU-32-70-PPV-A - Festo 5249854

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Rundzylinder doppeltwirkend Ø 32 mm Hub 70 mm DSNU-32-70-PPV-A - Festo 5249854

Name: Rundzylinder doppeltwirkend Ø 32 mm Hub 70 mm DSNU-32-70-PPV-A - Festo 5249854
Brand: Festo
SKU: FES-5249854
Price: 73.69 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Der Festo DSNU-32-70-PPV-A schiebt bei 6 bar mit 482,5 N über 70 mm Hub. Zylinderrohr aus hochlegiertem rostfreiem Stahl, dazu pneumatische Endlagendämpfung PPV, an beiden Enden einstellbar.

Netto

73,69 €

zzgl. MwSt.

87,69 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-5249854

Hersteller-Nr. DSNU-32-70-PPV-A

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

482,5 N Vorschubkraft bei 6 bar, 70 mm Hub und Kolben-Ø 32 mm: Das sind die Kernwerte des Rundzylinders DSNU-32-70-PPV-A. Die Endlagen lassen sich mit Näherungsschaltern abfragen.

Vorteile

Theoretische Kraft bei 6 bar: 482,5 N im Vorlauf, 415 N im Rücklauf
Zylinderrohr aus hochlegiertem rostfreiem Stahl
Pneumatische Endlagendämpfung PPV, an beiden Enden einstellbar, Dämpfungslänge 14 mm
Reinraumtauglich, Klasse 6 nach ISO 14644-1
Druckluftanschluss G1/8, Kolbenstangengewinde M10x1,25
Vorbereitet für Näherungsschalter zur Endlagenabfrage

Einsatz

Der DSNU-32-70-PPV-A eignet sich für Stopp-, Sortier- und Zuführaufgaben, bei denen 70 mm Hub und Kolben-Ø 32 mm ausreichen. Gelenkköpfe und Kupplungen werden auf das Gewinde M10x1,25 der Kolbenstange geschraubt, der Hub beträgt 70 mm.

Technische Daten

Merkmal	Wert
Typ	DSNU-32-70-PPV-A
Festo-Teilenummer	5249854
Hub	70 mm
Kolben-Ø	32 mm
Kolbenstangengewinde	M10x1,25
Dämpfung	pneumatische Dämpfung beidseitig einstellbar
Einbaulage	beliebig
Konstruktiver Aufbau	Kolben, Kolbenstange, Zylinderrohr
Positionserkennung	für Näherungsschalter
Betriebsdruck	1 bis 10 bar
Funktionsweise	doppeltwirkend
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14	Klasse 6 nach ISO 14644-1
Umgebungstemperatur	-20 bis 80 °C
Aufprallenergie in den Endlagen	0,4 J
Dämpfungslänge	14 mm
Theoretische Kraft bei 6 bar, Rücklauf	415 N
Theoretische Kraft bei 6 bar, Vorlauf	482,5 N
Bewegte Masse	184 g
Produktgewicht	524 g
Befestigungsart	mit Zubehör
Pneumatischer Anschluss	G1/8
Werkstoff-Hinweis	RoHS konform
Werkstoff Deckel	Aluminium-Knetlegierung
Werkstoff Dichtungen	NBR, TPE-U(PU)
Werkstoff Kolbenstange	hochlegierter Stahl
Werkstoff Zylinderrohr	hochlegierter Stahl rostfrei
Gewicht	0,48 kg
Hersteller	Festo
Hersteller-Nr.	DSNU-32-70-PPV-A
EAN	4052568422059
Zolltarifnummer	84123100
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Werkstoff	Edelstahl
Gewinde	G 1/8
Kolben-Ø [mm]	32
Hub [mm]	70
Dichtmaterial	NBR, TPE-U(PU)
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Kolben, Kolbenstange, Zylinderrohr
Serie	DSNU
Bohrung (mm)	32
Betriebsdruck max [bar]	10
Temperaturbereich	-20-80 °C
Temperatur (max.)	80
