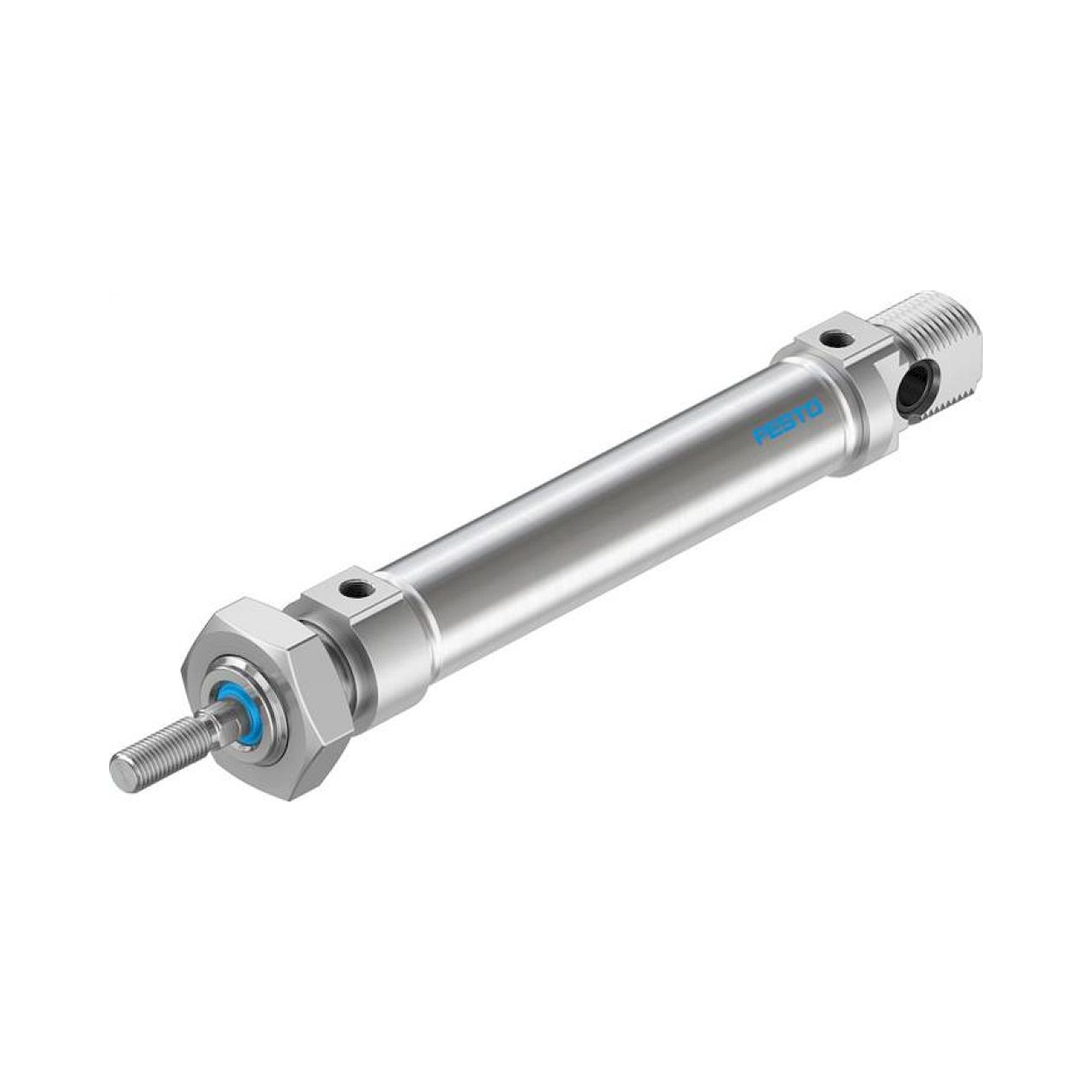

Rundzylinder DSNU-S-16-30-P-A-MQ - Festo 5216091
Rundzylinder DSNU-S-16-30-P-A-MQ - Festo 5216091 Rundzylinder DSNU-S-16-30-P-A-MQ - Festo 5216091

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Rundzylinder doppeltwirkend Ø 16 mm Hub 30 mm DSNU-S-16-30-P-A-MQ - Festo 5216091

Festo ✓ Originalprodukt Neuware

Der Festo DSNU-S-16-30-P-A-MQ schiebt bei 6 bar mit 120,6 N über 30 mm Hub. Zylinderrohr und Kolbenstange aus hochlegiertem rostfreiem Stahl, dazu elastische Dämpfungsringe an beiden Enden (P).

Netto
38,71 €
zzgl. MwSt.
46,06 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-5216091
Hersteller-Nr. DSNU-S-16-30-P-A-MQ
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Rundzylinder DSNU-S-16-30-P-A-MQ von Festo arbeitet doppeltwirkend mit Kolben-Ø 16 mm und 30 mm Hub und schiebt bei 6 bar mit 120,6 N. Beim DSNU-S-16-30-P-A-MQ bestehen Zylinderrohr und Kolbenstange aus hochlegiertem rostfreiem Stahl (KBK 2).

Vorteile

  • Theoretische Kraft bei 6 bar: 120,6 N im Vorlauf, 103,7 N im Rücklauf
  • Zylinderrohr und Kolbenstange aus hochlegiertem rostfreiem Stahl
  • Reinraumtauglich, Klasse 5 nach ISO 14644-1
  • Elastische Dämpfungsringe an beiden Enden (P), zulässige Aufprallenergie 0,15 J
  • Betriebsdruck 0,8 bis 10 bar
  • Druckluftanschluss M5, Kolbenstangengewinde M6

Einsatz

Der DSNU-S-16-30-P-A-MQ eignet sich für Stopp-, Sortier- und Zuführaufgaben, bei denen 30 mm Hub und Kolben-Ø 16 mm ausreichen. Gelenkköpfe und Kupplungen werden auf das Gewinde M6 der Kolbenstange geschraubt, der Hub beträgt 30 mm.

Technische Daten

MerkmalWert
TypDSNU-S-16-30-P-A-MQ
Festo-Teilenummer5216091
Hub30 mm
Kolben-Ø16 mm
KolbenstangengewindeM6
Dämpfungelastische Dämpfungsringe/-platten beidseitig
Einbaulagebeliebig
Konstruktiver AufbauKolben, Kolbenstange, Zylinderrohr
Positionserkennungfür Näherungsschalter
Betriebsdruck0,8 bis 10 bar
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 5 nach ISO 14644-1
Umgebungstemperatur-20 bis 80 °C
Aufprallenergie in den Endlagen0,15 J
Theoretische Kraft bei 6 bar, Rücklauf103,7 N
Theoretische Kraft bei 6 bar, Vorlauf120,6 N
Bewegte Masse bei 0 mm Hub18,3 g
Zuschlag bewegte Masse pro 10 mm Hub2 g
Grundgewicht bei 0 mm Hub48,9 g
Gewichtszuschlag pro 10 mm Hub4,8 g
Befestigungsartmit Zubehör
Pneumatischer AnschlussM5
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Knetlegierung, eloxiert
Werkstoff DichtungenTPE-U(PU)
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff Zylinderrohrhochlegierter Stahl rostfrei
Gewicht0,065 kg
HerstellerFesto
Hersteller-Nr.DSNU-S-16-30-P-A-MQ
EAN4052568420611
Zolltarifnummer84123100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
GewindeM5
Kolben-Ø [mm]16
Hub [mm]30
DichtmaterialTPE-U(PU)
MediumDruckluft
Funktiondoppeltwirkend
BauartKolben, Kolbenstange, Zylinderrohr
SerieDSNU
Bohrung (mm)16
Betriebsdruck max [bar]10
Temperaturbereich-20-80 °C
Temperatur (max.)80
