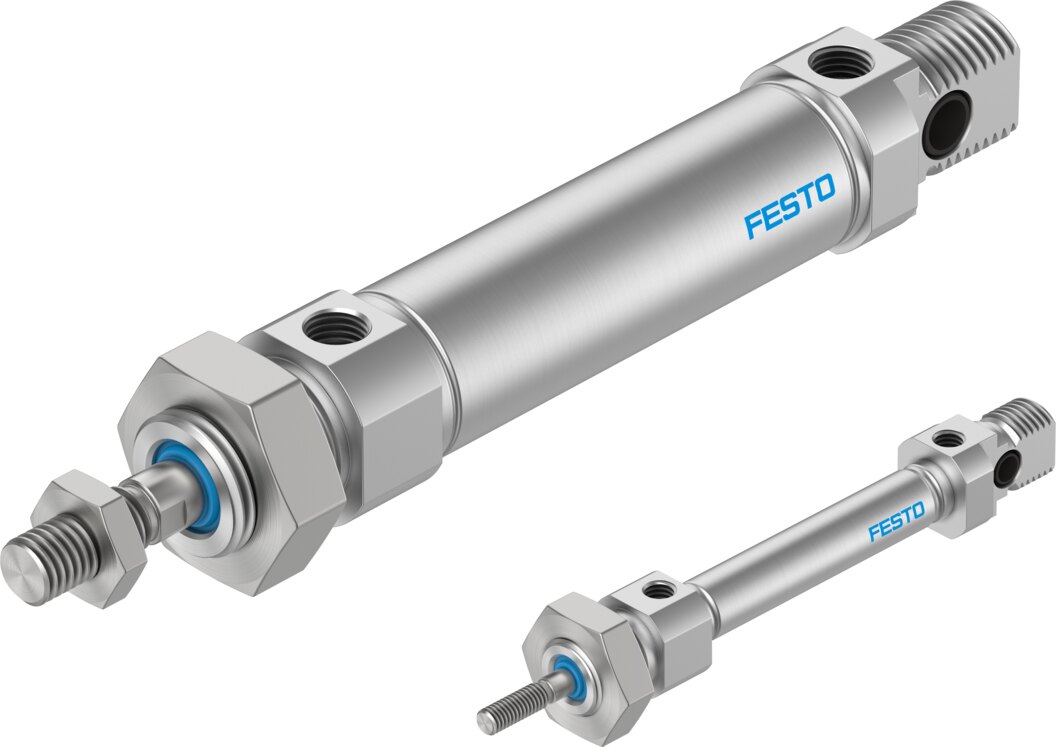

Rundzylinder doppeltwirkend Ø 16 mm Hub 80 mm DSNU-S-16-80-P-A-MQ - Festo 5216096

Name: Rundzylinder doppeltwirkend Ø 16 mm Hub 80 mm DSNU-S-16-80-P-A-MQ - Festo 5216096
Brand: Festo
SKU: FES-5216096
Price: 39.46 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Der Festo DSNU-S-16-80-P-A-MQ schiebt bei 6 bar mit 120,6 N über 80 mm Hub. Zylinderrohr und Kolbenstange aus hochlegiertem rostfreiem Stahl, dazu elastische Dämpfungsringe an beiden Enden (P).

Netto

39,46 €

zzgl. MwSt.

46,96 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-5216096

Hersteller-Nr. DSNU-S-16-80-P-A-MQ

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Der Rundzylinder DSNU-S-16-80-P-A-MQ von Festo arbeitet doppeltwirkend mit Kolben-Ø 16 mm und 80 mm Hub und schiebt bei 6 bar mit 120,6 N. Die Endlagen lassen sich mit Näherungsschaltern abfragen.

Vorteile

Theoretische Kraft bei 6 bar: 120,6 N im Vorlauf, 103,7 N im Rücklauf
Reinraumtauglich, Klasse 5 nach ISO 14644-1
Elastische Dämpfungsringe an beiden Enden (P), zulässige Aufprallenergie 0,15 J
Zylinderrohr und Kolbenstange aus hochlegiertem rostfreiem Stahl
Druckluftanschluss M5, Kolbenstangengewinde M6
Betriebsdruck 0,8 bis 10 bar

Einsatz

Der DSNU-S-16-80-P-A-MQ eignet sich für Stopp-, Sortier- und Zuführaufgaben, bei denen 80 mm Hub und Kolben-Ø 16 mm ausreichen. Für die Lastankopplung trägt die Kolbenstange ein Gewinde M6, passend zum Zubehör für Kolben-Ø 16 mm.

Technische Daten

Merkmal	Wert
Typ	DSNU-S-16-80-P-A-MQ
Festo-Teilenummer	5216096
Hub	80 mm
Kolben-Ø	16 mm
Kolbenstangengewinde	M6
Dämpfung	elastische Dämpfungsringe/-platten beidseitig
Einbaulage	beliebig
Konstruktiver Aufbau	Kolben, Kolbenstange, Zylinderrohr
Positionserkennung	für Näherungsschalter
Betriebsdruck	0,8 bis 10 bar
Funktionsweise	doppeltwirkend
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14	Klasse 5 nach ISO 14644-1
Umgebungstemperatur	-20 bis 80 °C
Aufprallenergie in den Endlagen	0,15 J
Theoretische Kraft bei 6 bar, Rücklauf	103,7 N
Theoretische Kraft bei 6 bar, Vorlauf	120,6 N
Bewegte Masse bei 0 mm Hub	18,3 g
Zuschlag bewegte Masse pro 10 mm Hub	2 g
Grundgewicht bei 0 mm Hub	48,9 g
Gewichtszuschlag pro 10 mm Hub	4,8 g
Befestigungsart	mit Zubehör
Pneumatischer Anschluss	M5
Werkstoff-Hinweis	RoHS konform
Werkstoff Deckel	Aluminium-Knetlegierung, eloxiert
Werkstoff Dichtungen	TPE-U(PU)
Werkstoff Kolbenstange	hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr	hochlegierter Stahl rostfrei
Gewicht	0,085 kg
Hersteller	Festo
Hersteller-Nr.	DSNU-S-16-80-P-A-MQ
EAN	4052568420659
Zolltarifnummer	84123100
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Werkstoff	Edelstahl
Gewinde	M5
Kolben-Ø [mm]	16
Hub [mm]	80
Dichtmaterial	TPE-U(PU)
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Kolben, Kolbenstange, Zylinderrohr
Serie	DSNU
Bohrung (mm)	16
Betriebsdruck max [bar]	10
Temperaturbereich	-20-80 °C
Temperatur (max.)	80
