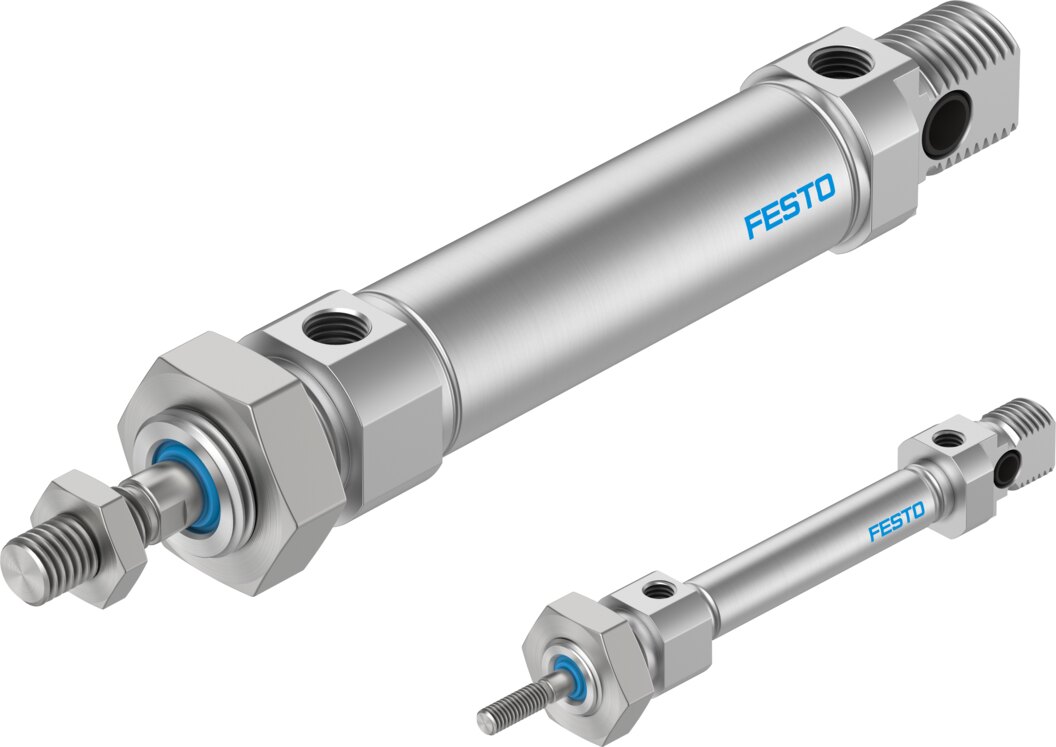

Normzylinder DSNU-20- - - Festo 193990
Netto
zzgl. MwSt.
96,56 € inkl. 19 % MwSt., zzgl. Versand
81,14 €
Artikel
FES-193990
Hersteller-Nr.
DSNU-20- -
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Hub | 1 ... 320 mm |
|---|---|
| Kolben-Ø | 20 mm |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig, selbsteinstellende pneumatische Endlagendämpfung, pneumatische Dämpfung beidseitig einstellbar |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 6432 |
| Konstruktiver Aufbau | Kolben, Kolbenstange, Zylinderrohr |
| Positionserkennung | für Näherungsschalter |
| Varianten | Schweißspritzerschutz, Verlängertes Kolbenstangen-Außengewinde, Sondergewinde an der Kolbenstange, Kolbenstange mit Aussensechskant, Zusätzlicher Schlitten, Standard, links, Leichtlauf für Balanceranwendungen, Lagerdeckel ohne Befestigungsgewinde, Schwenkaugenbefestigung am Abschlussdeckel, Modul zum erreichen einer definierten Endlage bei Druckausfall, Querkraft erhöht, Reibungsarm, Durchgehende, hohle Kolbenstange, Zusätzliche PTFE Kolbenführung |
| Verdrehsicherung/Führung | quadratische Kolbenstange |
| Betriebsdruck | 1 ... 10 bar |
| Funktionsweise | doppeltwirkend |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK EX Vorschriften |
| Ex-Schutz Zulassung außerhalb der EU | EPL Gb (GB) |
| Explosionsschutz | Zone 1 (ATEX), Zone 1 (UKEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 21 (UKEX), Zone 22 (ATEX) |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex h IIC T4 Gb |
| Ex-Zündschutzart Staub | Ex h IIIC T120°C Db |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +60°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung, 3 - starke Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L, VDMA24364-Zone III |
| Umgebungstemperatur | -20 ... 120 °C |
| Aufprallenergie in den Endlagen | 0,1 ... 0,2 J |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 158 ... 189 N |
| Befestigungsart | mit Zubehör |
| Pneumatischer Anschluss | G1/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR, TPE-U(PU) |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Zylinderrohr | hochlegierter Stahl rostfrei |
| Hersteller | Festo |
| Hersteller-Nr. | DSNU-20- - |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
