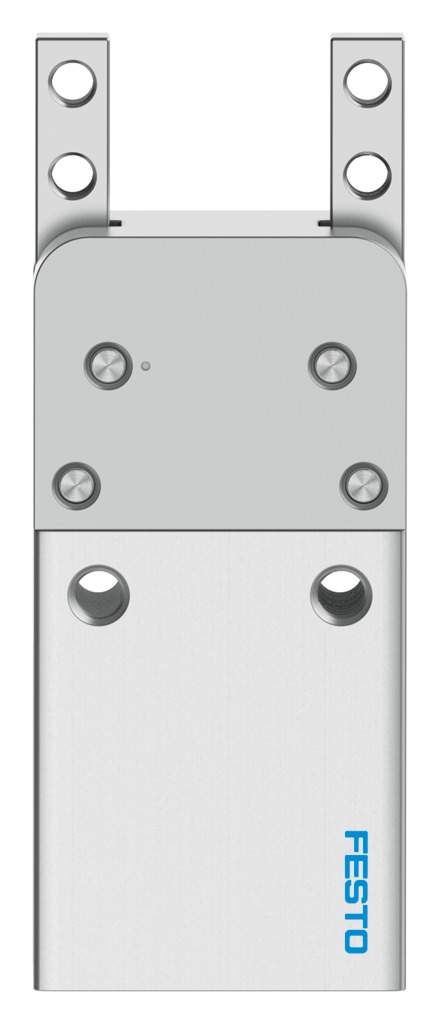

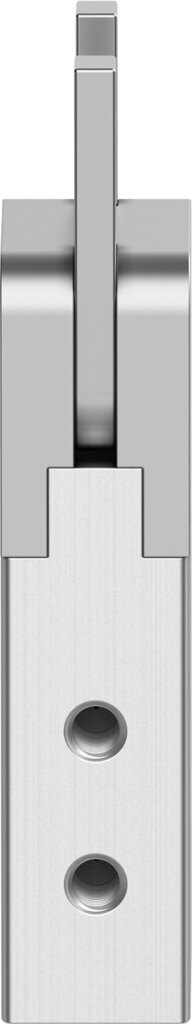

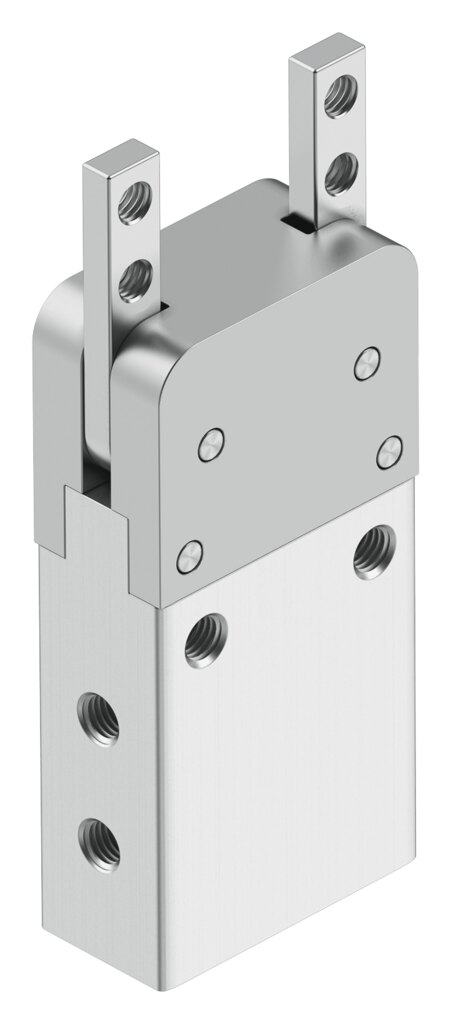

Pneumatischer Winkelgreifer Baugröße 6, Öffnungswinkel 30° DHWC-6-A - Festo 8125286

Festo ✓ Originalprodukt Neuware

Der Winkelgreifer DHWC-6-A öffnet die Backen im Winkel und bringt 5,4 Ncm Gesamtgreifmoment beim Schließen bei 6 bar. Öffnungswinkel bis 30°, Wiederholgenauigkeit 0,1 mm, doppeltwirkend. Betrieb mit 2,5 bis 8 bar an Anschluss M3. Positionserkennung mit Näherungsschaltern.

Netto
208,43 €
zzgl. MwSt.
248,03 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8125286
Hersteller-Nr. DHWC-6-A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

5,4 Ncm Gesamtgreifmoment beim Schließen bei 6 bar: Das liefert der Winkelgreifer DHWC-6-A in Baugröße 6. Die Backen öffnen im Winkel. Ausführung DHWC-6-A: doppeltwirkend.

Vorteile

  • 5,4 Ncm Gesamtgreifmoment beim Schließen bei 6 bar
  • Wiederholgenauigkeit 0,1 mm, Austauschgenauigkeit 0,2 mm
  • Öffnungswinkel bis 30°, die Backen geben den Arbeitsraum frei
  • Schließzeit ab 7 ms, Öffnungszeit ab 4 ms bei 6 bar, Arbeitsfrequenz 3 Hz
  • Korrosionsbeständigkeitsklasse KBK 0, Umgebungstemperatur -10 bis 60 °C

Einsatz

Typische Aufgaben für den DHWC-6-A sind Montage, Zuführung und Pick-and-Place in automatisierten Anlagen, bei -10 bis 60 °C Umgebungstemperatur. Positionserkennung mit Näherungsschaltern. Für die Batterieproduktion mit reduzierten Cu/Zn/Ni-Werten (F1a) ist der DHWC-6-A geeignet. Versandgewicht 0,033 kg.

Technische Daten

Baugröße6
Max. Austauschgenauigkeit0,2 mm
Max. Öffnungswinkel30°
Wiederholgenauigkeit Greifer0,1 mm
Anzahl Greifbacken2
Antriebsartpneumatisch
Einbaulagebeliebig
Funktionsweisedoppeltwirkend
GreiferfunktionWinkel
Greifkraftsicherungohne
Konstruktiver Aufbauzwangsgeführter Bewegungsablauf
Positionserkennungfür Näherungsschalter
Betriebsdruck2,5 bis 8 bar
Max. Arbeitsfrequenz Greifer3 Hz
Min. Öffnungszeit bei 6 bar4 ms
Min. Schließzeit bei 6 bar7 ms
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich, danach dauerhaft geölt betreiben
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Umgebungstemperatur-10 bis 60 °C
Gesamtgreifmoment bei 6 bar öffnen7,3 Ncm
Gesamtgreifmoment bei 6 bar schließen5,4 Ncm
Massenträgheitsmoment0,009 kgcm²
Max. Kraft am Greifbacken Fz statisch18 N
Max. Moment am Greifbacken Mx statisch0,3 Nm
Max. Moment am Greifbacken My statisch0,3 Nm
Max. Moment am Greifbacken Mz statisch0,3 Nm
Produktgewicht22 g
BefestigungsartDirektbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde
Pneumatischer AnschlussM3
Werkstoff-HinweisRoHS konform
Werkstoff AbdeckkappeAluminium-Knetlegierung, eloxiert
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff Greifbackenhochlegierter Stahl
Gewicht0,033 kg
HerstellerFesto
Hersteller-Nr.DHWC-6-A
EAN4052568567835
Zolltarifnummer84798997
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM3
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktiondoppeltwirkend
Betätigungsartpneumatisch
Betriebsdruck max [bar]8
Temperaturbereich-10-60 °C
Temperatur (max.)60
