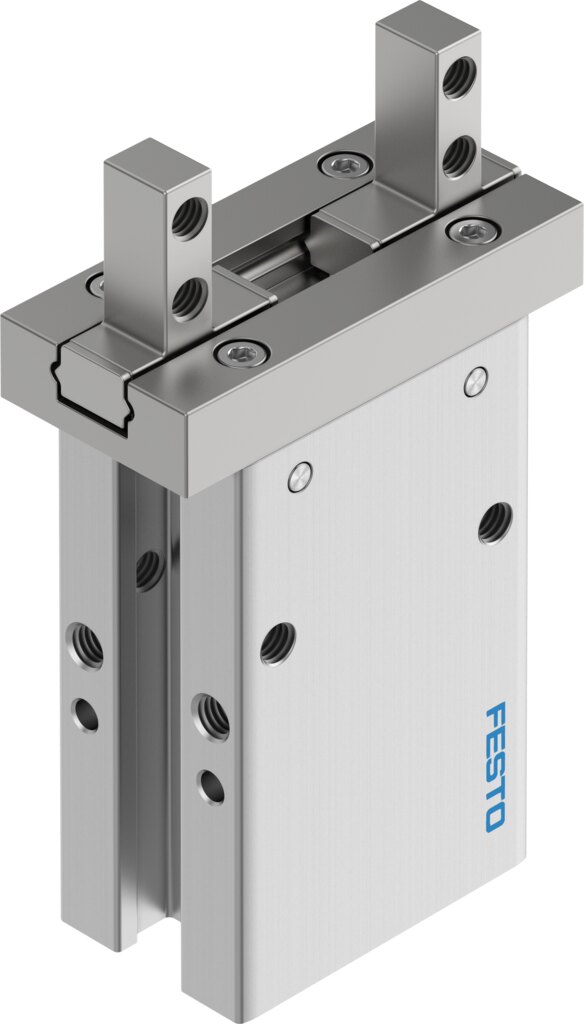

Pneumatischer Parallelgreifer Baugröße 20, Hub je Backe 5 mm DHPC-20-A-NC-S-1 - Festo 8116830

Festo ✓ Originalprodukt Neuware

85,5 N Greifkraft je Backe beim Öffnen bei 6 bar: Der Parallelgreifer DHPC-20-A-NC-S-1 greift prismatische und runde Teile. 5 mm Hub je Backe, Wiederholgenauigkeit 0,02 mm, einfachwirkend, in Grundstellung geschlossen, Kugelführung. Betrieb mit 2,5 bis 8 bar an Anschluss M5.

Netto
285,04 €
zzgl. MwSt.
339,20 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8116830
Hersteller-Nr. DHPC-20-A-NC-S-1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Baugröße 20, 85,5 N Greifkraft je Backe beim Öffnen bei 6 bar: Der DHPC-20-A-NC-S-1 ist ein Parallelgreifer von Festo. Beide Backen laufen parallel aufeinander zu. Ausführung DHPC-20-A-NC-S-1: einfachwirkend, in Grundstellung geschlossen, Kugelführung, seitliche Fingerbefestigung.

Vorteile

  • 85,5 N Greifkraft je Backe beim Öffnen bei 6 bar
  • Wiederholgenauigkeit 0,02 mm, Austauschgenauigkeit 0,2 mm
  • 5 mm Hub je Backe, bei max. 110 g je externem Greiffinger
  • Schließzeit ab 38 ms, Öffnungszeit ab 86 ms bei 6 bar, Arbeitsfrequenz 3 Hz
  • Greifkraftsicherung beim Schließen
  • Korrosionsbeständigkeitsklasse KBK 0, Umgebungstemperatur -10 bis 60 °C

Einsatz

Typische Aufgaben für den DHPC-20-A-NC-S-1 sind Montage, Zuführung und Pick-and-Place in automatisierten Anlagen, bei -10 bis 60 °C Umgebungstemperatur. Die Greiffinger werden an die Backen montiert, je externem Finger sind bis 110 g zulässig. Positionserkennung mit Näherungsschaltern. Für die Batterieproduktion mit reduzierten Cu/Zn/Ni-Werten (F1a) ist der DHPC-20-A-NC-S-1 geeignet. Versandgewicht 0,25 kg.

Technische Daten

Baugröße20
Hub pro Greifbacken5 mm
Max. Austauschgenauigkeit0,2 mm
Max. Greifbacken-Winkelspiel ax, ay0°
Max. Greifbackenspiel Sz0 mm
Rotationssymmetrie0,2 mm
Wiederholgenauigkeit Greifer0,02 mm
Anzahl Greifbacken2
Antriebsartpneumatisch
Einbaulagebeliebig
Funktionsweiseeinfachwirkend, geschlossen
GreiferfunktionParallel
Greifkraftsicherungbeim Schließen
Konstruktiver AufbauHebel, Seitliche Befestigungsart für Greiffinger, zwangsgeführter Bewegungsablauf
FührungKugelführung
Positionserkennungfür Näherungsschalter
Betriebsdruck2,5 bis 8 bar
Max. Arbeitsfrequenz Greifer3 Hz
Min. Öffnungszeit bei 6 bar86 ms
Min. Schließzeit bei 6 bar38 ms
Max. Masse pro externem Greiffinger110 g
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich, danach dauerhaft geölt betreiben
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Umgebungstemperatur-10 bis 60 °C
Gesamtgreifkraft bei 6 bar öffnen170,9 N
Greifkraft pro Greifbacken bei 6 bar öffnen85,5 N
Massenträgheitsmoment0,515 kgcm²
Max. Kraft am Greifbacken Fz statisch101,3 N
Max. Moment am Greifbacken Mx statisch1,3 Nm
Max. Moment am Greifbacken My statisch1,43 Nm
Max. Moment am Greifbacken Mz statisch1,3 Nm
Produktgewicht224 g
BefestigungsartDirektbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde, auf Montagerahmen, mit Durchgangsbohrung und Passstift, mit Innengewinde und Passstift
Pneumatischer AnschlussM5
Werkstoff-HinweisRoHS konform
Werkstoff GehäuseAluminium, eloxiert
Werkstoff Greifbackenhochlegierter Stahl rostfrei
Gewicht0,25 kg
HerstellerFesto
Hersteller-Nr.DHPC-20-A-NC-S-1
EAN4052568564056
Zolltarifnummer84798997
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM5
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktioneinfachwirkend
Betätigungsartpneumatisch
Betriebsdruck max [bar]8
Temperaturbereich-10-60 °C
Temperatur (max.)60
