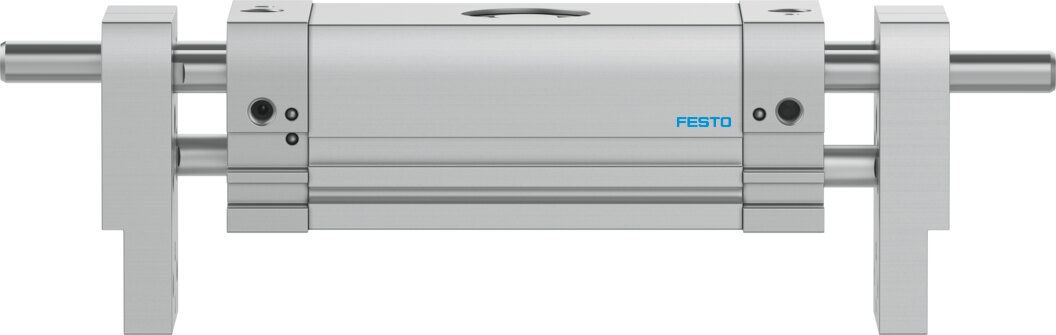

Parallelgreifer DHPL-16-80-P-A - Festo 8112218
Netto
zzgl. MwSt.
429,00 € inkl. 19 % MwSt., zzgl. Versand
360,50 €
Artikel
FES-8112218
Hersteller-Nr.
DHPL-16-80-P-A
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Baugröße | 16 |
|---|---|
| Gesamthub | 80 mm |
| Hub pro Greifbacken | 40 mm |
| Max. Austauschgenauigkeit | 0,2 mm |
| Max. Greifbacken-Winkelspiel ax, ay | 0,15 deg |
| Max. Greifbackenspiel Sz | 0,072 mm |
| Rotationssymmetrie | 0,2 mm |
| Wiederholgenauigkeit Greifer | 0,03 mm |
| Anzahl Greifbacken | 2 |
| Antriebsart | pneumatisch |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Greiferfunktion | Parallel |
| Greifkraftsicherung | ohne |
| Konstruktiver Aufbau | Zahnstange/Ritzel |
| Führung | Gleitführung |
| Positionserkennung | für Näherungsschalter |
| Betriebsdruck | 1,5 ... 8 bar |
| Max. Arbeitsfrequenz Greifer | 1,5 Hz |
| Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi) | 157 ms |
| Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi) | 221 ms |
| Max. Masse pro externem Greiffinger | 93 g |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Schutzart | IP54 |
| Umgebungstemperatur | -10 ... 60 °C |
| Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) öffnen | 190 N |
| Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) schließen | 142 N |
| Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) öffnen | 95 N |
| Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) schließen | 71 N |
| Massenträgheitsmoment | 9,7 ... 12,6 kgcm² |
| Max. Kraft am Greifbacken Fz statisch | 240 N |
| Max. Moment am Greifbacken Mx statisch | 3,5 Nm |
| Max. Moment am Greifbacken My statisch | 3,5 Nm |
| Max. Moment am Greifbacken Mz statisch | 3,5 Nm |
| Wartungsintervall | Lebensdauerschmierung |
| Produktgewicht | 802 g |
| Befestigungsart | wahlweise:, Direktbefestigung über Gewinde, mit Durchgangsbohrung |
| Pneumatischer Anschluss | M5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Abdeckkappe | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Deckel | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Endplatte | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Greifbacken | Alu-Knetlegierung, eloxiert |
| Werkstoff Kolbendichtung | TPE-U(PU) |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff O-Ring | NBR |
| Werkstoff Schrauben | Stahl, verzinkt |
| Werkstoff Zahnstange | hochlegierter Stahl rostfrei |
| Werkstoff Zahnrad | Sinterbronze |
| Gewicht | 0,9 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DHPL-16-80-P-A |
| EAN | 4052568573171 |
| Zolltarifnummer | 84798997 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
