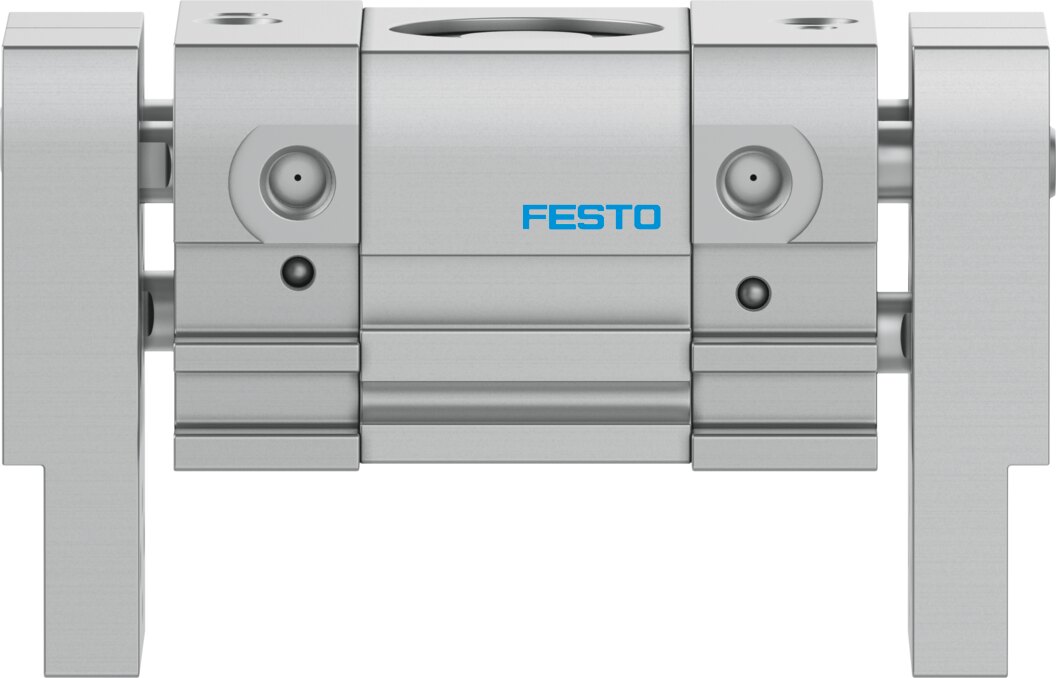

Pneumatischer Parallelgreifer Baugröße 10, Hub je Backe 10 mm DHPL-10-20-P-A - Festo 8112216
Der Parallelgreifer DHPL-10-20-P-A greift prismatische und runde Teile und bringt 19 N Greifkraft je Backe beim Schließen bei 6 bar. 10 mm Hub je Backe, Wiederholgenauigkeit 0,03 mm, doppeltwirkend, Gleitführung. Betrieb mit 2,5 bis 8 bar an Anschluss M5. Positionserkennung mit Näherungsschaltern.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
19 N Greifkraft je Backe beim Schließen bei 6 bar: Das liefert der Parallelgreifer DHPL-10-20-P-A in Baugröße 10. Beide Backen laufen parallel aufeinander zu. Ausführung DHPL-10-20-P-A: doppeltwirkend, Gleitführung, Zahnstange/Ritzel.
Vorteile
- 19 N Greifkraft je Backe beim Schließen bei 6 bar, Gesamtgreifkraft 38 N
- Wiederholgenauigkeit 0,03 mm, Austauschgenauigkeit 0,2 mm
- 10 mm Hub je Backe, bei max. 54 g je externem Greiffinger
- Schließzeit ab 70 ms, Öffnungszeit ab 41 ms bei 6 bar, Arbeitsfrequenz 2 Hz
- Korrosionsbeständigkeitsklasse KBK 1, Umgebungstemperatur -10 bis 60 °C
Einsatz
Typische Aufgaben für den DHPL-10-20-P-A sind Montage, Zuführung und Pick-and-Place in automatisierten Anlagen, bei -10 bis 60 °C Umgebungstemperatur. Die Greiffinger werden an die Backen montiert, je externem Finger sind bis 54 g zulässig. Positionserkennung mit Näherungsschaltern. Versandgewicht 0,27 kg.
Technische Daten
| Baugröße | 10 |
|---|---|
| Gesamthub | 20 mm |
| Hub pro Greifbacken | 10 mm |
| Max. Austauschgenauigkeit | 0,2 mm |
| Max. Greifbacken-Winkelspiel ax, ay | 0,22° |
| Max. Greifbackenspiel Sz | 0,064 mm |
| Rotationssymmetrie | 0,2 mm |
| Wiederholgenauigkeit Greifer | 0,03 mm |
| Anzahl Greifbacken | 2 |
| Antriebsart | pneumatisch |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Greiferfunktion | Parallel |
| Greifkraftsicherung | ohne |
| Konstruktiver Aufbau | Zahnstange/Ritzel |
| Führung | Gleitführung |
| Positionserkennung | für Näherungsschalter |
| Betriebsdruck | 2,5 bis 8 bar |
| Max. Arbeitsfrequenz Greifer | 2 Hz |
| Min. Öffnungszeit bei 6 bar | 41 ms |
| Min. Schließzeit bei 6 bar | 70 ms |
| Max. Masse pro externem Greiffinger | 54 g |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebsmedium | Geölter Betrieb möglich, danach dauerhaft geölt betreiben |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Schutzart | IP54 |
| Umgebungstemperatur | -10 bis 60 °C |
| Gesamtgreifkraft bei 6 bar öffnen | 60 N |
| Gesamtgreifkraft bei 6 bar schließen | 38 N |
| Greifkraft pro Greifbacken bei 6 bar öffnen | 30 N |
| Greifkraft pro Greifbacken bei 6 bar schließen | 19 N |
| Massenträgheitsmoment | 1,6 bis 2,2 kgcm² |
| Max. Kraft am Greifbacken Fz statisch | 40 N |
| Max. Moment am Greifbacken Mx statisch | 0,5 Nm |
| Max. Moment am Greifbacken My statisch | 0,5 Nm |
| Max. Moment am Greifbacken Mz statisch | 0,5 Nm |
| Wartungsintervall | Lebensdauerschmierung |
| Produktgewicht | 251 g |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss | M5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Abdeckkappe | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Deckel | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Endplatte | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Greifbacken | Alu-Knetlegierung, eloxiert |
| Werkstoff Kolbendichtung | TPE-U(PU) |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff O-Ring | NBR |
| Werkstoff Schrauben | Stahl, verzinkt |
| Werkstoff Zahnstange | hochlegierter Stahl rostfrei |
| Werkstoff Zahnrad | Sinterbronze |
| Gewicht | 0,28 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DHPL-10-20-P-A |
| EAN | 4052568573157 |
| Zolltarifnummer | 84798997 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Gewinde | M5 |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Medium | Druckluft |
| Funktion | doppeltwirkend |
| Betätigungsart | pneumatisch |
| Betriebsdruck max [bar] | 8 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
