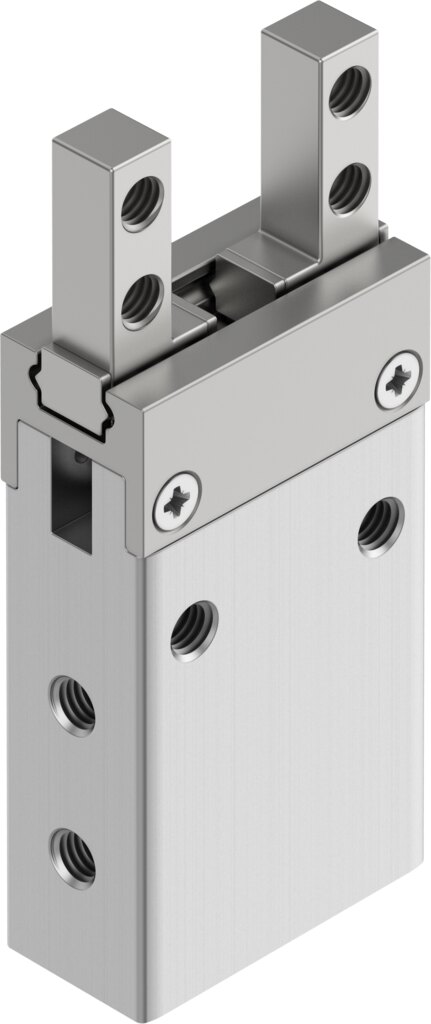

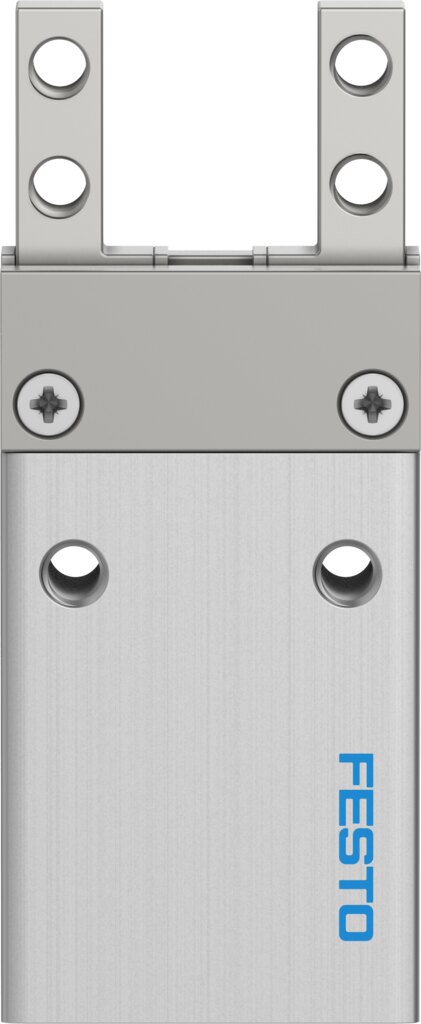

Pneumatischer Parallelgreifer Baugröße 6, Hub je Backe 2 mm DHPC-6-A-S-1 - Festo 8116736

Festo ✓ Originalprodukt Neuware

5,5 N Greifkraft je Backe beim Schließen bei 6 bar: Der Parallelgreifer DHPC-6-A-S-1 greift prismatische und runde Teile. 2 mm Hub je Backe, Wiederholgenauigkeit 0,02 mm, doppeltwirkend, Kugelführung. Betrieb mit 1,5 bis 8 bar an Anschluss M3. Positionserkennung mit Näherungsschaltern.

Netto
231,53 €
zzgl. MwSt.
275,52 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8116736
Hersteller-Nr. DHPC-6-A-S-1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Baugröße 6, 5,5 N Greifkraft je Backe beim Schließen bei 6 bar: Der DHPC-6-A-S-1 ist ein Parallelgreifer von Festo. Beide Backen laufen parallel aufeinander zu. Ausführung DHPC-6-A-S-1: doppeltwirkend, Kugelführung, seitliche Fingerbefestigung.

Vorteile

  • 5,5 N Greifkraft je Backe beim Schließen bei 6 bar, Gesamtgreifkraft 11 N
  • Wiederholgenauigkeit 0,02 mm, Austauschgenauigkeit 0,2 mm
  • 2 mm Hub je Backe, bei max. 6 g je externem Greiffinger
  • Schließzeit ab 11 ms, Öffnungszeit ab 9 ms bei 6 bar, Arbeitsfrequenz 3 Hz
  • Korrosionsbeständigkeitsklasse KBK 0, Umgebungstemperatur -10 bis 60 °C

Einsatz

Typische Aufgaben für den DHPC-6-A-S-1 sind Montage, Zuführung und Pick-and-Place in automatisierten Anlagen, bei -10 bis 60 °C Umgebungstemperatur. Die Greiffinger werden an die Backen montiert, je externem Finger sind bis 6 g zulässig. Positionserkennung mit Näherungsschaltern. Für die Batterieproduktion mit reduzierten Cu/Zn/Ni-Werten (F1a) ist der DHPC-6-A-S-1 geeignet.

Technische Daten

Baugröße6
Hub pro Greifbacken2 mm
Max. Austauschgenauigkeit0,2 mm
Max. Greifbacken-Winkelspiel ax, ay0°
Max. Greifbackenspiel Sz0 mm
Rotationssymmetrie0,2 mm
Wiederholgenauigkeit Greifer0,02 mm
Anzahl Greifbacken2
Antriebsartpneumatisch
Einbaulagebeliebig
Funktionsweisedoppeltwirkend
GreiferfunktionParallel
Greifkraftsicherungohne
Konstruktiver AufbauHebel, Seitliche Befestigungsart für Greiffinger, zwangsgeführter Bewegungsablauf
FührungKugelführung
Positionserkennungfür Näherungsschalter
VariantenVariante ohne Kupfer, Zink oder Nickel als Hauptbestandteil (ausgenommen Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, Steckverbinder und Spulen)
Betriebsdruck1,5 bis 8 bar
Max. Arbeitsfrequenz Greifer3 Hz
Min. Öffnungszeit bei 6 bar9 ms
Min. Schließzeit bei 6 bar11 ms
Max. Masse pro externem Greiffinger6 g
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich, danach dauerhaft geölt betreiben
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Umgebungstemperatur-10 bis 60 °C
Gesamtgreifkraft bei 6 bar öffnen14,6 N
Gesamtgreifkraft bei 6 bar schließen11 N
Greifkraft pro Greifbacken bei 6 bar öffnen7,3 N
Greifkraft pro Greifbacken bei 6 bar schließen5,5 N
Massenträgheitsmoment0,011 kgcm²
Max. Kraft am Greifbacken Fz statisch22 N
Max. Moment am Greifbacken Mx statisch0,11 Nm
Max. Moment am Greifbacken My statisch0,24 Nm
Max. Moment am Greifbacken Mz statisch0,11 Nm
Produktgewicht25 g
BefestigungsartDirektbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde
Pneumatischer AnschlussM3
Werkstoff-HinweisRoHS konform
Werkstoff GehäuseAluminium, eloxiert
Werkstoff Greifbackenhochlegierter Stahl rostfrei
HerstellerFesto
Hersteller-Nr.DHPC-6-A-S-1
EAN4052568553906
Zolltarifnummer84798997
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM3
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktiondoppeltwirkend
Betätigungsartpneumatisch
Betriebsdruck max [bar]8
Temperaturbereich-10-60 °C
Temperatur (max.)60
