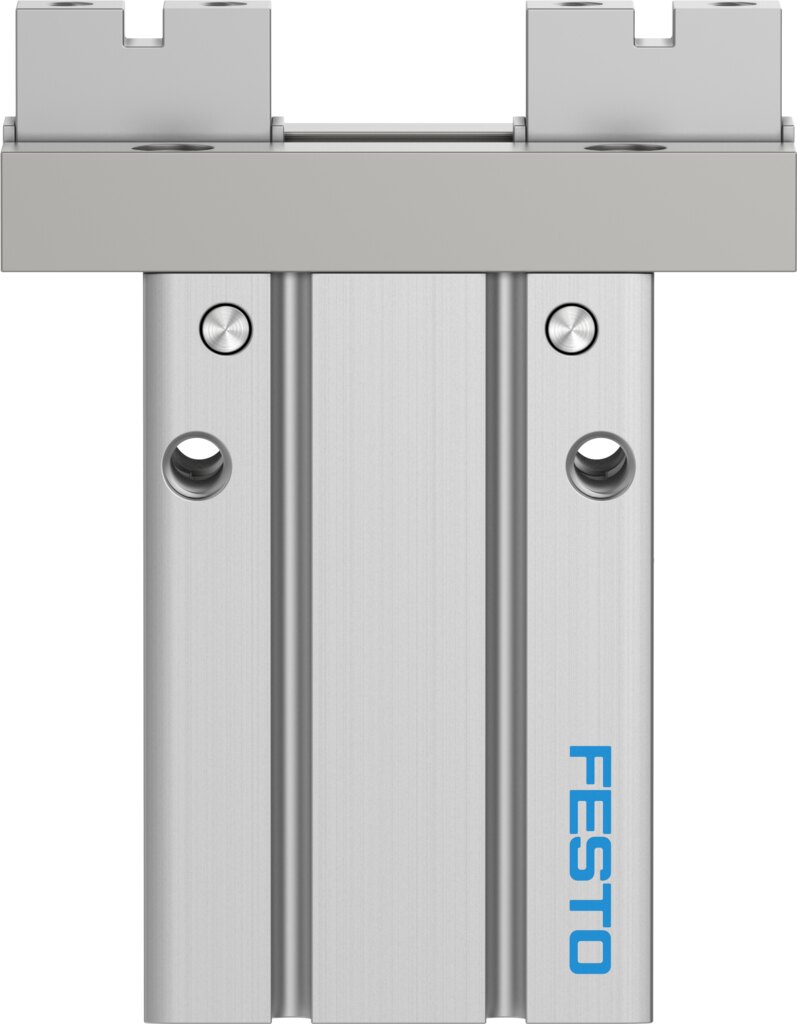

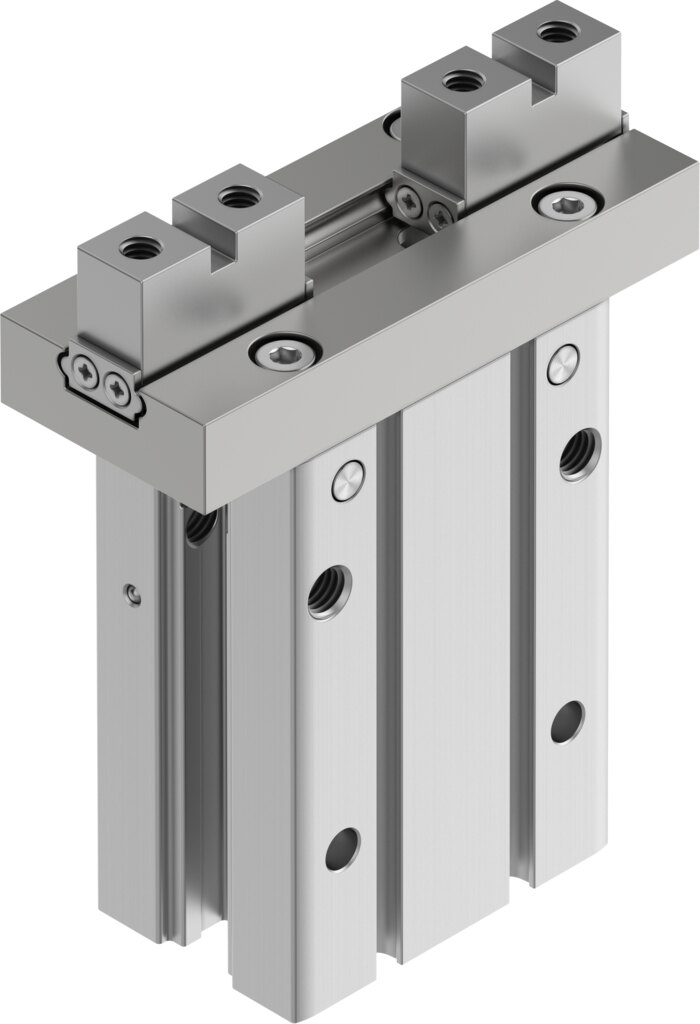

Pneumatischer Parallelgreifer Baugröße 20, Hub je Backe 9 mm DHPC-L-20-A-B-2 - Festo 8116840

Festo ✓ Originalprodukt Neuware

Der Parallelgreifer DHPC-L-20-A-B-2 greift prismatische und runde Teile und bringt 79,8 N Greifkraft je Backe beim Schließen bei 6 bar. 9 mm Hub je Backe, Wiederholgenauigkeit 0,02 mm, doppeltwirkend, Kugelführung. Betrieb mit 1 bis 8 bar an Anschluss M5. Positionserkennung mit Näherungsschaltern.

Netto
313,52 €
zzgl. MwSt.
373,09 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8116840
Hersteller-Nr. DHPC-L-20-A-B-2
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Parallelgreifer DHPC-L-20-A-B-2 der Baugröße 20 bringt 79,8 N Greifkraft je Backe beim Schließen bei 6 bar. Beide Backen laufen parallel aufeinander zu. Ausführung DHPC-L-20-A-B-2: doppeltwirkend, Kugelführung, flache Fingerbefestigung.

Vorteile

  • 79,8 N Greifkraft je Backe beim Schließen bei 6 bar, Gesamtgreifkraft 159,5 N
  • Wiederholgenauigkeit 0,02 mm, Austauschgenauigkeit 0,2 mm
  • 9 mm Hub je Backe, bei max. 110 g je externem Greiffinger
  • Schließzeit ab 75 ms, Öffnungszeit ab 110 ms bei 6 bar, Arbeitsfrequenz 3 Hz
  • Korrosionsbeständigkeitsklasse KBK 0, Umgebungstemperatur -10 bis 60 °C

Einsatz

Typische Aufgaben für den DHPC-L-20-A-B-2 sind Montage, Zuführung und Pick-and-Place in automatisierten Anlagen, bei -10 bis 60 °C Umgebungstemperatur. Die Greiffinger werden an die Backen montiert, je externem Finger sind bis 110 g zulässig. Positionserkennung mit Näherungsschaltern. Für die Batterieproduktion mit reduzierten Cu/Zn/Ni-Werten (F1a) ist der DHPC-L-20-A-B-2 geeignet.

Technische Daten

Baugröße20
Hub pro Greifbacken9 mm
Max. Austauschgenauigkeit0,2 mm
Max. Greifbacken-Winkelspiel ax, ay0°
Max. Greifbackenspiel Sz0 mm
Rotationssymmetrie0,2 mm
Wiederholgenauigkeit Greifer0,02 mm
Anzahl Greifbacken2
Antriebsartpneumatisch
Einbaulagebeliebig
Funktionsweisedoppeltwirkend
GreiferfunktionParallel
Greifkraftsicherungohne
Konstruktiver AufbauFlache Befestigungsart für Greiffinger, Hebel, zwangsgeführter Bewegungsablauf
FührungKugelführung
Positionserkennungfür Näherungsschalter
VariantenVariante ohne Kupfer, Zink oder Nickel als Hauptbestandteil (ausgenommen Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, Steckverbinder und Spulen)
Betriebsdruck1 bis 8 bar
Max. Arbeitsfrequenz Greifer3 Hz
Min. Öffnungszeit bei 6 bar110 ms
Min. Schließzeit bei 6 bar75 ms
Max. Masse pro externem Greiffinger110 g
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich, danach dauerhaft geölt betreiben
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Umgebungstemperatur-10 bis 60 °C
Gesamtgreifkraft bei 6 bar öffnen192,6 N
Gesamtgreifkraft bei 6 bar schließen159,5 N
Greifkraft pro Greifbacken bei 6 bar öffnen96,3 N
Greifkraft pro Greifbacken bei 6 bar schließen79,8 N
Massenträgheitsmoment0,515 kgcm²
Max. Kraft am Greifbacken Fz statisch101,3 N
Max. Moment am Greifbacken Mx statisch1,3 Nm
Max. Moment am Greifbacken My statisch1,43 Nm
Max. Moment am Greifbacken Mz statisch1,3 Nm
Produktgewicht261 g
BefestigungsartDirektbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde, auf Montagerahmen, mit Durchgangsbohrung und Passstift, mit Innengewinde und Passstift
Pneumatischer AnschlussM5
Werkstoff-HinweisRoHS konform
Werkstoff GehäuseAluminium, eloxiert
Werkstoff Greifbackenhochlegierter Stahl rostfrei
HerstellerFesto
Hersteller-Nr.DHPC-L-20-A-B-2
EAN4052568564155
Zolltarifnummer84798997
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM5
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktiondoppeltwirkend
Betätigungsartpneumatisch
Betriebsdruck max [bar]8
Temperaturbereich-10-60 °C
Temperatur (max.)60
