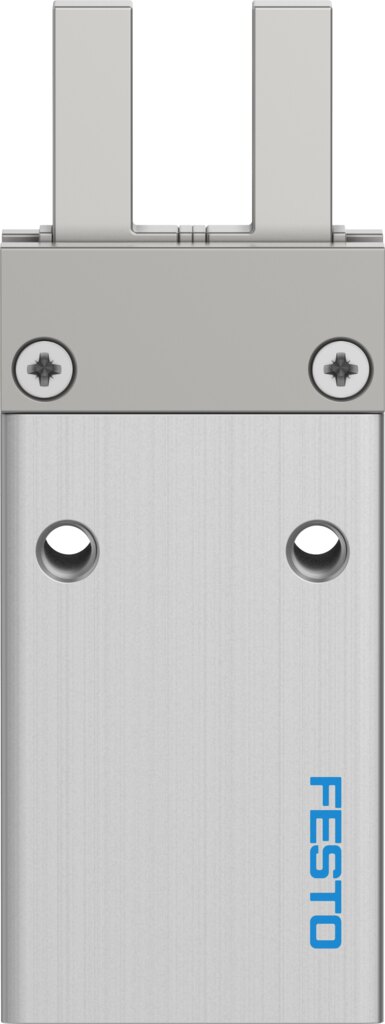

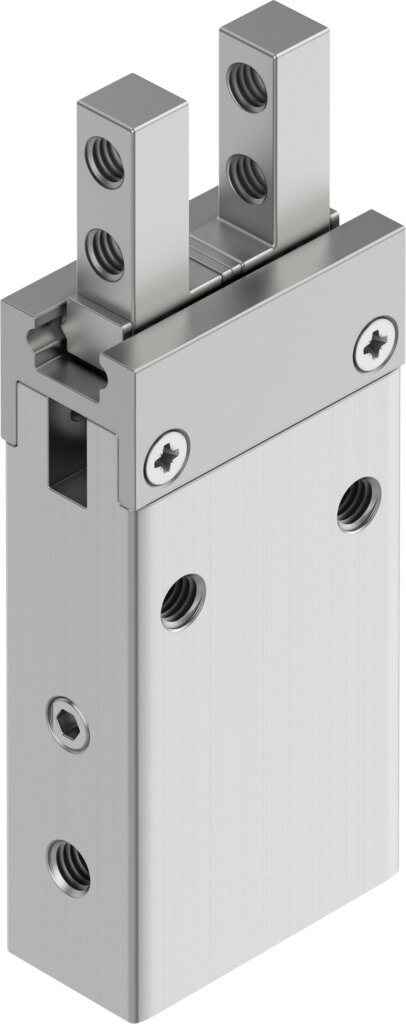

Pneumatischer Parallelgreifer Baugröße 6, Hub je Backe 2 mm DHPC-6-A-NC-S - Festo 8116747

Festo ✓ Originalprodukt Neuware

Der Parallelgreifer DHPC-6-A-NC-S greift prismatische und runde Teile und bringt 5,2 N Greifkraft je Backe beim Öffnen bei 6 bar. 2 mm Hub je Backe, Wiederholgenauigkeit 0,02 mm, einfachwirkend, in Grundstellung geschlossen, Kugelführung. Betrieb mit 3,5 bis 8 bar an Anschluss M3.

Netto
231,53 €
zzgl. MwSt.
275,52 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8116747
Hersteller-Nr. DHPC-6-A-NC-S
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Baugröße 6, 5,2 N Greifkraft je Backe beim Öffnen bei 6 bar: Der DHPC-6-A-NC-S ist ein Parallelgreifer von Festo. Beide Backen laufen parallel aufeinander zu. Ausführung DHPC-6-A-NC-S: einfachwirkend, in Grundstellung geschlossen, Kugelführung, Standard-Fingerbefestigung.

Vorteile

  • 5,2 N Greifkraft je Backe beim Öffnen bei 6 bar
  • Wiederholgenauigkeit 0,02 mm, Austauschgenauigkeit 0,2 mm
  • 2 mm Hub je Backe, bei max. 6 g je externem Greiffinger
  • Schließzeit ab 16 ms, Öffnungszeit ab 16 ms bei 6 bar, Arbeitsfrequenz 3 Hz
  • Greifkraftsicherung beim Schließen
  • Korrosionsbeständigkeitsklasse KBK 0, Umgebungstemperatur -10 bis 60 °C

Einsatz

Typische Aufgaben für den DHPC-6-A-NC-S sind Montage, Zuführung und Pick-and-Place in automatisierten Anlagen, bei -10 bis 60 °C Umgebungstemperatur. Die Greiffinger werden an die Backen montiert, je externem Finger sind bis 6 g zulässig. Positionserkennung mit Näherungsschaltern. Für die Batterieproduktion mit reduzierten Cu/Zn/Ni-Werten (F1a) ist der DHPC-6-A-NC-S geeignet.

Technische Daten

Baugröße6
Hub pro Greifbacken2 mm
Max. Austauschgenauigkeit0,2 mm
Max. Greifbacken-Winkelspiel ax, ay0°
Max. Greifbackenspiel Sz0 mm
Rotationssymmetrie0,2 mm
Wiederholgenauigkeit Greifer0,02 mm
Anzahl Greifbacken2
Antriebsartpneumatisch
Einbaulagebeliebig
Funktionsweiseeinfachwirkend, geschlossen
GreiferfunktionParallel
Greifkraftsicherungbeim Schließen
Konstruktiver AufbauHebel, Standard Befestigungsart für Greiffinger, zwangsgeführter Bewegungsablauf
FührungKugelführung
Positionserkennungfür Näherungsschalter
VariantenVariante ohne Kupfer, Zink oder Nickel als Hauptbestandteil (ausgenommen Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, Steckverbinder und Spulen)
Betriebsdruck3,5 bis 8 bar
Max. Arbeitsfrequenz Greifer3 Hz
Min. Öffnungszeit bei 6 bar16 ms
Min. Schließzeit bei 6 bar16 ms
Max. Masse pro externem Greiffinger6 g
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich, danach dauerhaft geölt betreiben
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Umgebungstemperatur-10 bis 60 °C
Gesamtgreifkraft bei 6 bar öffnen10,4 N
Greifkraft pro Greifbacken bei 6 bar öffnen5,2 N
Massenträgheitsmoment0,012 kgcm²
Max. Kraft am Greifbacken Fz statisch22 N
Max. Moment am Greifbacken Mx statisch0,11 Nm
Max. Moment am Greifbacken My statisch0,24 Nm
Max. Moment am Greifbacken Mz statisch0,11 Nm
Produktgewicht27 g
BefestigungsartDirektbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde
Pneumatischer AnschlussM3
Werkstoff-HinweisRoHS konform
Werkstoff GehäuseAluminium, eloxiert
Werkstoff Greifbackenhochlegierter Stahl rostfrei
HerstellerFesto
Hersteller-Nr.DHPC-6-A-NC-S
EAN4052568554019
Zolltarifnummer84798997
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM3
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktioneinfachwirkend
Betätigungsartpneumatisch
Betriebsdruck max [bar]8
Temperaturbereich-10-60 °C
Temperatur (max.)60
