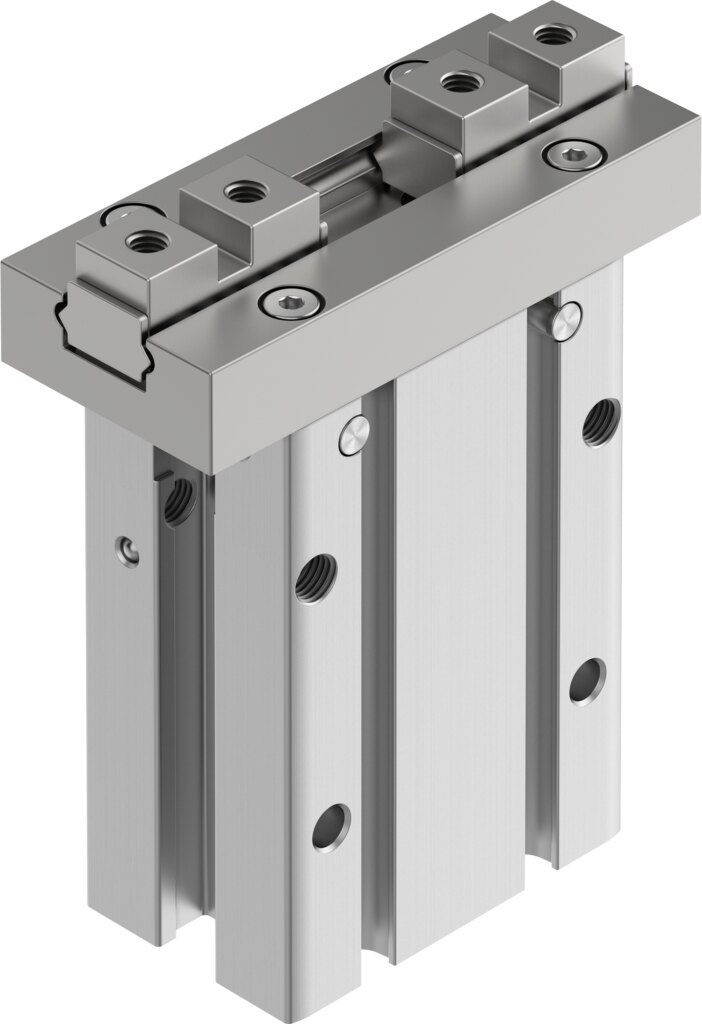

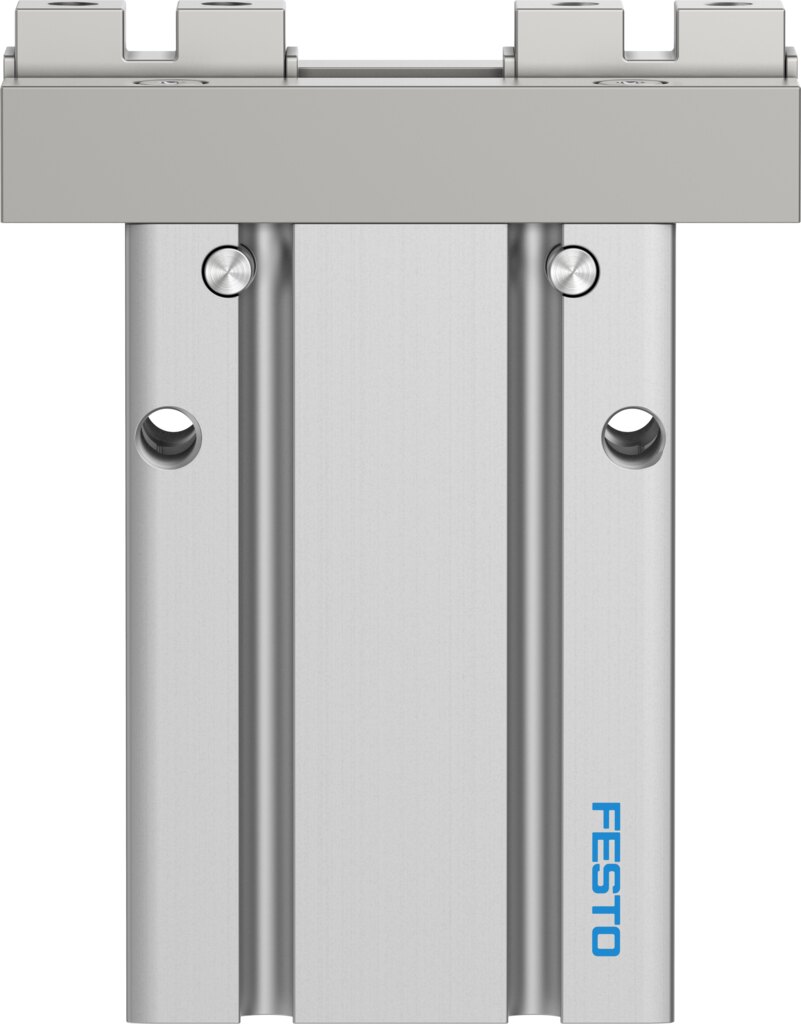

Pneumatischer Parallelgreifer Baugröße 16, Hub je Backe 6 mm DHPC-L-16-A-B-2 - Festo 8116808

Festo ✓ Originalprodukt Neuware

53,9 N Greifkraft je Backe beim Schließen bei 6 bar: Der Parallelgreifer DHPC-L-16-A-B-2 greift prismatische und runde Teile. 6 mm Hub je Backe, Wiederholgenauigkeit 0,02 mm, doppeltwirkend, Kugelführung. Betrieb mit 1 bis 8 bar an Anschluss M3. Positionserkennung mit Näherungsschaltern.

Netto
271,50 €
zzgl. MwSt.
323,09 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8116808
Hersteller-Nr. DHPC-L-16-A-B-2
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Parallelgreifer DHPC-L-16-A-B-2 der Baugröße 16 bringt 53,9 N Greifkraft je Backe beim Schließen bei 6 bar. Beide Backen laufen parallel aufeinander zu. Ausführung DHPC-L-16-A-B-2: doppeltwirkend, Kugelführung, flache Fingerbefestigung.

Vorteile

  • 53,9 N Greifkraft je Backe beim Schließen bei 6 bar, Gesamtgreifkraft 107,8 N
  • Wiederholgenauigkeit 0,02 mm, Austauschgenauigkeit 0,2 mm
  • 6 mm Hub je Backe, bei max. 50 g je externem Greiffinger
  • Schließzeit ab 40 ms, Öffnungszeit ab 40 ms bei 6 bar, Arbeitsfrequenz 3 Hz
  • Korrosionsbeständigkeitsklasse KBK 0, Umgebungstemperatur -10 bis 60 °C

Einsatz

Typische Aufgaben für den DHPC-L-16-A-B-2 sind Montage, Zuführung und Pick-and-Place in automatisierten Anlagen, bei -10 bis 60 °C Umgebungstemperatur. Die Greiffinger werden an die Backen montiert, je externem Finger sind bis 50 g zulässig. Positionserkennung mit Näherungsschaltern. Der DHPC-L-16-A-B-2 eignet sich für die Batterieproduktion mit reduzierten Cu/Zn/Ni-Werten (F1a).

Technische Daten

Baugröße16
Hub pro Greifbacken6 mm
Max. Austauschgenauigkeit0,2 mm
Max. Greifbacken-Winkelspiel ax, ay0°
Max. Greifbackenspiel Sz0 mm
Rotationssymmetrie0,2 mm
Wiederholgenauigkeit Greifer0,02 mm
Anzahl Greifbacken2
Antriebsartpneumatisch
Einbaulagebeliebig
Funktionsweisedoppeltwirkend
GreiferfunktionParallel
Greifkraftsicherungohne
Konstruktiver AufbauFlache Befestigungsart für Greiffinger, Hebel, zwangsgeführter Bewegungsablauf
FührungKugelführung
Positionserkennungfür Näherungsschalter
VariantenVariante ohne Kupfer, Zink oder Nickel als Hauptbestandteil (ausgenommen Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, Steckverbinder und Spulen)
Betriebsdruck1 bis 8 bar
Max. Arbeitsfrequenz Greifer3 Hz
Min. Öffnungszeit bei 6 bar40 ms
Min. Schließzeit bei 6 bar40 ms
Max. Masse pro externem Greiffinger50 g
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich, danach dauerhaft geölt betreiben
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Umgebungstemperatur-10 bis 60 °C
Gesamtgreifkraft bei 6 bar öffnen125,4 N
Gesamtgreifkraft bei 6 bar schließen107,8 N
Greifkraft pro Greifbacken bei 6 bar öffnen62,7 N
Greifkraft pro Greifbacken bei 6 bar schließen53,9 N
Massenträgheitsmoment0,22 kgcm²
Max. Kraft am Greifbacken Fz statisch84 N
Max. Moment am Greifbacken Mx statisch0,71 Nm
Max. Moment am Greifbacken My statisch0,94 Nm
Max. Moment am Greifbacken Mz statisch0,71 Nm
Produktgewicht127 g
BefestigungsartDirektbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde, mit Durchgangsbohrung und Passstift, mit Innengewinde und Passstift
Pneumatischer AnschlussM3
Werkstoff-HinweisRoHS konform
Werkstoff GehäuseAluminium, eloxiert
Werkstoff Greifbackenhochlegierter Stahl rostfrei
HerstellerFesto
Hersteller-Nr.DHPC-L-16-A-B-2
EAN4052568554606
Zolltarifnummer84798997
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM3
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktiondoppeltwirkend
Betätigungsartpneumatisch
Betriebsdruck max [bar]8
Temperaturbereich-10-60 °C
Temperatur (max.)60
