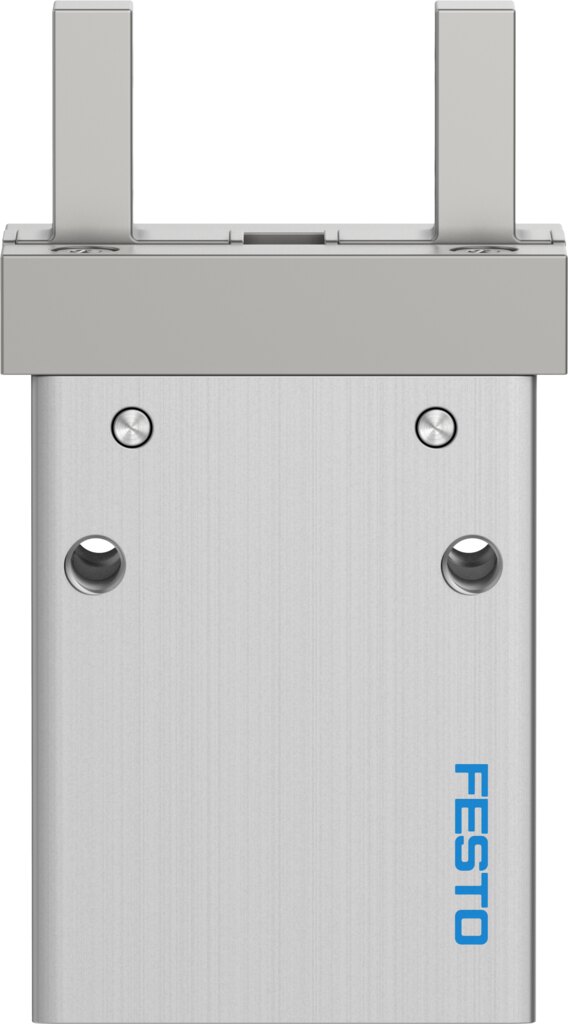

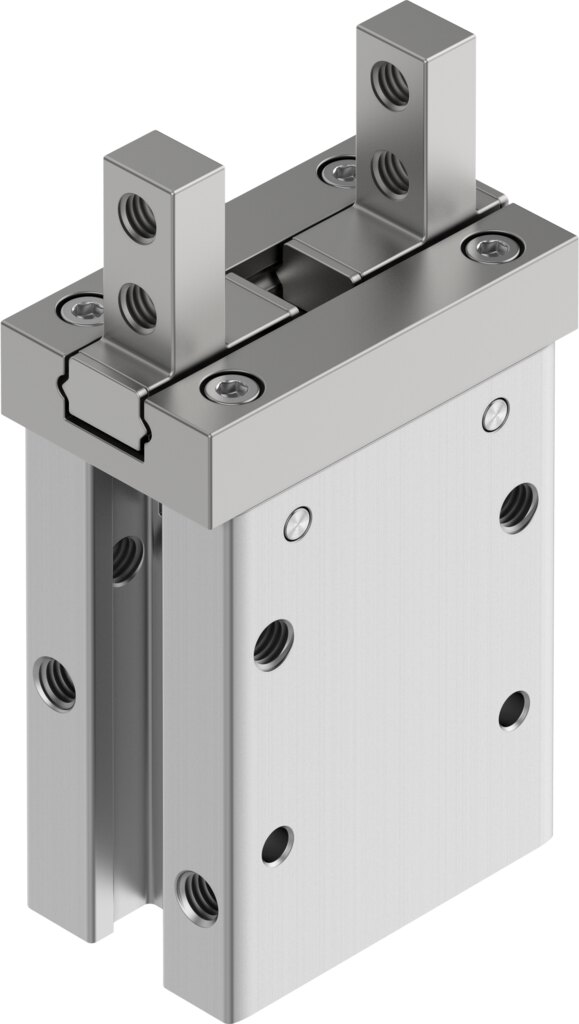

Pneumatischer Parallelgreifer Baugröße 10, Hub je Backe 2 mm DHPC-10-A-S - Festo 8116753
Der Parallelgreifer DHPC-10-A-S greift prismatische und runde Teile und bringt 21,5 N Greifkraft je Backe beim Schließen bei 6 bar. 2 mm Hub je Backe, Wiederholgenauigkeit 0,02 mm, doppeltwirkend, Kugelführung. Betrieb mit 2 bis 8 bar an Anschluss M3. Positionserkennung mit Näherungsschaltern.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der Parallelgreifer DHPC-10-A-S der Baugröße 10 bringt 21,5 N Greifkraft je Backe beim Schließen bei 6 bar. Beide Backen laufen parallel aufeinander zu. Ausführung DHPC-10-A-S: doppeltwirkend, Kugelführung, Standard-Fingerbefestigung.
Vorteile
- 21,5 N Greifkraft je Backe beim Schließen bei 6 bar, Gesamtgreifkraft 43 N
- Wiederholgenauigkeit 0,02 mm, Austauschgenauigkeit 0,2 mm
- 2 mm Hub je Backe, bei max. 25 g je externem Greiffinger
- Schließzeit ab 14 ms, Öffnungszeit ab 12 ms bei 6 bar, Arbeitsfrequenz 3 Hz
- Korrosionsbeständigkeitsklasse KBK 0, Umgebungstemperatur -10 bis 60 °C
Einsatz
Typische Aufgaben für den DHPC-10-A-S sind Montage, Zuführung und Pick-and-Place in automatisierten Anlagen, bei -10 bis 60 °C Umgebungstemperatur. Die Greiffinger werden an die Backen montiert, je externem Finger sind bis 25 g zulässig. Positionserkennung mit Näherungsschaltern. Für die Batterieproduktion mit reduzierten Cu/Zn/Ni-Werten (F1a) ist der DHPC-10-A-S geeignet. Versandgewicht 0,06 kg.
Technische Daten
| Baugröße | 10 |
|---|---|
| Hub pro Greifbacken | 2 mm |
| Max. Austauschgenauigkeit | 0,2 mm |
| Max. Greifbacken-Winkelspiel ax, ay | 0° |
| Max. Greifbackenspiel Sz | 0 mm |
| Rotationssymmetrie | 0,2 mm |
| Wiederholgenauigkeit Greifer | 0,02 mm |
| Anzahl Greifbacken | 2 |
| Antriebsart | pneumatisch |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Greiferfunktion | Parallel |
| Greifkraftsicherung | ohne |
| Konstruktiver Aufbau | Hebel, Standard Befestigungsart für Greiffinger, zwangsgeführter Bewegungsablauf |
| Führung | Kugelführung |
| Positionserkennung | für Näherungsschalter |
| Varianten | Variante ohne Kupfer, Zink oder Nickel als Hauptbestandteil (ausgenommen Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, Steckverbinder und Spulen) |
| Betriebsdruck | 2 bis 8 bar |
| Max. Arbeitsfrequenz Greifer | 3 Hz |
| Min. Öffnungszeit bei 6 bar | 12 ms |
| Min. Schließzeit bei 6 bar | 14 ms |
| Max. Masse pro externem Greiffinger | 25 g |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebsmedium | Geölter Betrieb möglich, danach dauerhaft geölt betreiben |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Umgebungstemperatur | -10 bis 60 °C |
| Gesamtgreifkraft bei 6 bar öffnen | 51,2 N |
| Gesamtgreifkraft bei 6 bar schließen | 43 N |
| Greifkraft pro Greifbacken bei 6 bar öffnen | 25,6 N |
| Greifkraft pro Greifbacken bei 6 bar schließen | 21,5 N |
| Massenträgheitsmoment | 0,04 kgcm² |
| Max. Kraft am Greifbacken Fz statisch | 33 N |
| Max. Moment am Greifbacken Mx statisch | 0,28 Nm |
| Max. Moment am Greifbacken My statisch | 0,18 Nm |
| Max. Moment am Greifbacken Mz statisch | 0,28 Nm |
| Produktgewicht | 49 g |
| Befestigungsart | Direktbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde, mit Durchgangsbohrung und Passstift, mit Innengewinde und Passstift |
| Pneumatischer Anschluss | M3 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Gehäuse | Aluminium, eloxiert |
| Werkstoff Greifbacken | hochlegierter Stahl rostfrei |
| Gewicht | 0,065 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DHPC-10-A-S |
| EAN | 4052568554071 |
| Zolltarifnummer | 84798997 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Gewinde | M3 |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Medium | Druckluft |
| Funktion | doppeltwirkend |
| Betätigungsart | pneumatisch |
| Betriebsdruck max [bar] | 8 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
